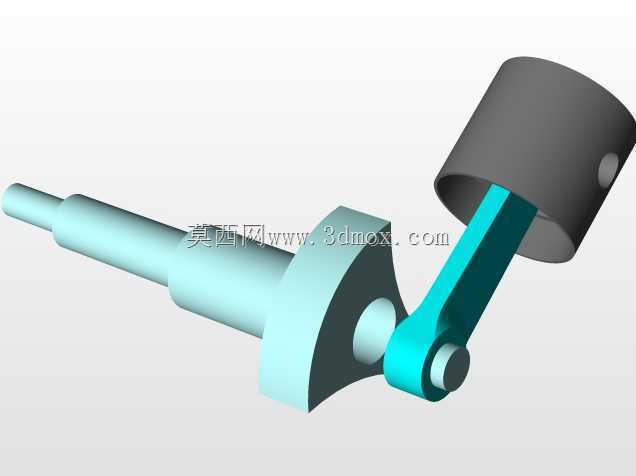

带铰接连杆结构的活塞组件三维结构

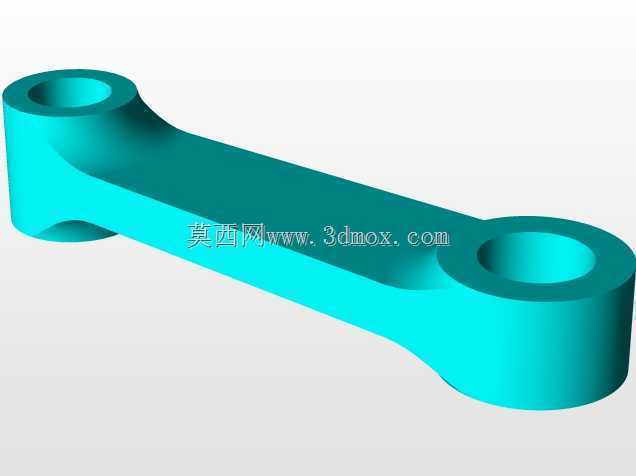

　　这套活塞组件的结构设计，核心围绕往复动力转换场景的实际工况展开，不同于常规一体式活塞的结构形式，该组件将活塞头部与下端执行端通过青蓝色铰接连杆做柔性连接，可适配小空间内的非同轴动力传递需求，常见于小型内燃动力装置、往复式增压泵、专用气动执行机构的传动链路中。从结构细节来看，上端的圆柱活塞头为核心承压部件，外圆面预留有密封件安装环槽，侧壁开设的径向通孔用于连接铰接销，可将缸体内流体压力或燃烧推力通过销结构传递至中间连杆；活塞头的端面做了倒角过渡处理，既可以减少装配时的磕碰划伤，也能避免往复运动过程中与缸盖、阀组等周边部件发生运动干涉。中间的连杆部件采用变截面结构设计，靠近活塞销的一端做了加厚处理，用于承受往复运动带来的交变拉压载荷，

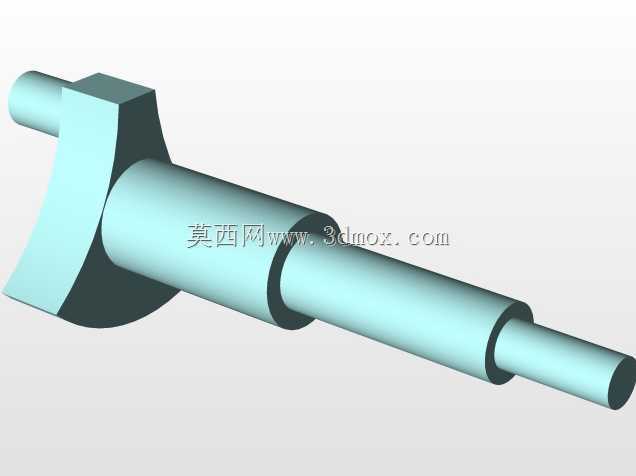

　　杆身部分做了等宽减薄处理，在保证结构强度的前提下尽可能降低运动件的整体质量，减少往复惯性力带来的振动与冲击；连杆两端的铰接孔均做了同轴度公差约束，孔内预留了衬套安装空间，可通过加装耐磨衬套降低铰接位置的磨损速率，延长组件的整体维护周期。下端的执行端为异形斧状结构，该结构并非通用活塞的裙部导向结构，而是根据特定设备的执行需求设计，可在动力传递过程中同步完成拨动、换向或者间歇锁止的辅助动作，执行端的弧形轮廓是根据配套机构的运动轨迹做的包络设计，可保证整个运动行程内不会与相邻的固定部件、运动部件发生卡滞。从安装边界来看，活塞头的外圆直径为核心安装尺寸，需与配套缸体内径保持指定的间隙配合公差，整个组件的运动行程由活塞头的轴向长度、

　　连杆的有效长度以及下端执行端的运动极限位置共同决定，设计时已预留足够的安全行程余量，避免超程运行导致的结构损坏。在实际应用场景中，这类带铰接异形执行端的活塞组件，多用于小型专用动力设备、便携式气动工具、特种流体控制阀的内部传动链路，相比常规的活塞-连杆-曲轴分体式传动结构，该组件将动力输出端直接集成在活塞连杆组上，减少了中间传动环节的间隙累积，可提升小行程往复动作的响应精度。设计过程中，各铰接位置的间隙控制是核心要点，既要保证铰接转动的灵活性，避免运动卡滞，也要控制间隙量在合理范围内，减少往复换向时的冲击噪音与结构磨损；活塞头的密封槽尺寸根据配套密封件的规格做了适配，可保证承压腔的密封性能，减少压力泄漏带来的动力损失。

　　整个组件的材质选型可根据实际工况调整，常规气动场景下可采用铝合金材质降低运动件重量，内燃动力场景下活塞头可采用合金钢材质提升耐高温与耐磨性能，连杆部分可采用调质钢提升交变载荷下的结构强度，铰接销位置可采用表面淬火处理提升耐磨性能。
