回转式分度钻孔加工专用夹具结构

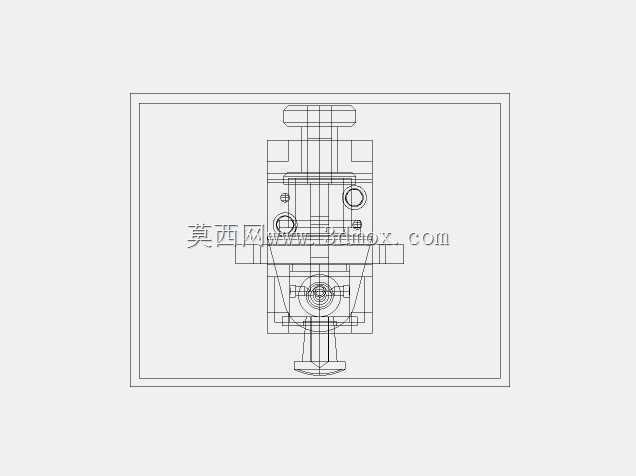

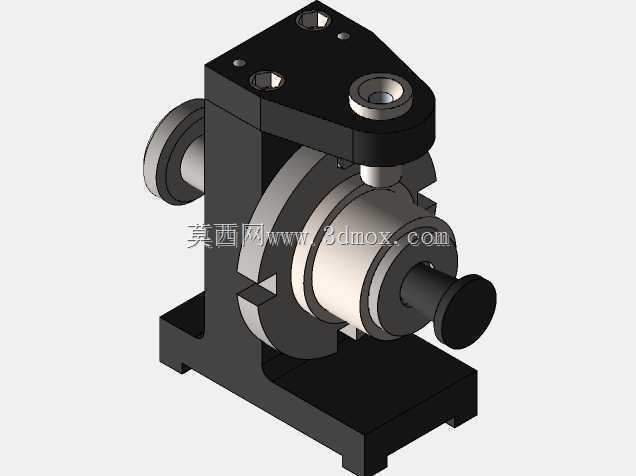

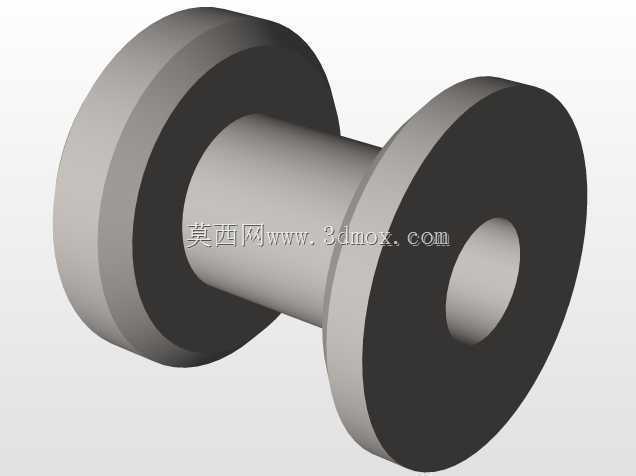

　　在中小批量盘类、轴套类零件的圆周等分孔加工场景里，通用钻床搭配专用分度钻模的作业模式，至今仍是兼顾加工精度与生产效率的主流选择，这类夹具不需要额外购置数控转台等高价附件，就能在普通立式钻床、摇臂钻床上完成等分孔系的加工，适配维修车间、中小机加工企业的多品种小批量生产需求。这套分度钻模的核心功能，是完成工件的周向精准分度、轴向与径向的可靠夹紧，以及钻头的进给导向，避免钻孔过程中出现偏斜、位移，保证孔位的位置度、孔径尺寸一致性。从结构布局来看，整套夹具采用立式C型架作为主体承载结构，底部的安装底板预留了与钻床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在工作台面，底板的平面度要求控制在0.02mm以内，

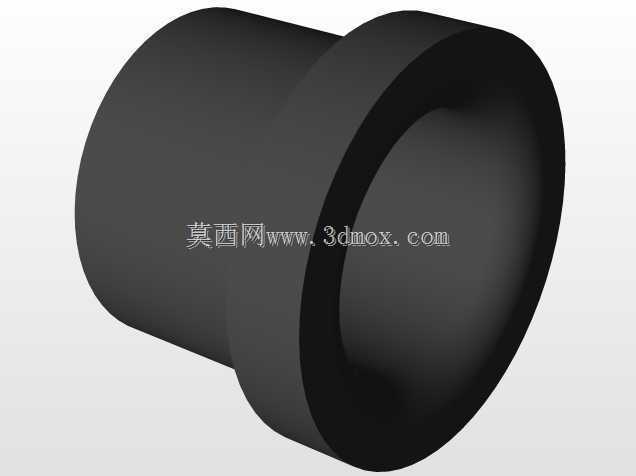

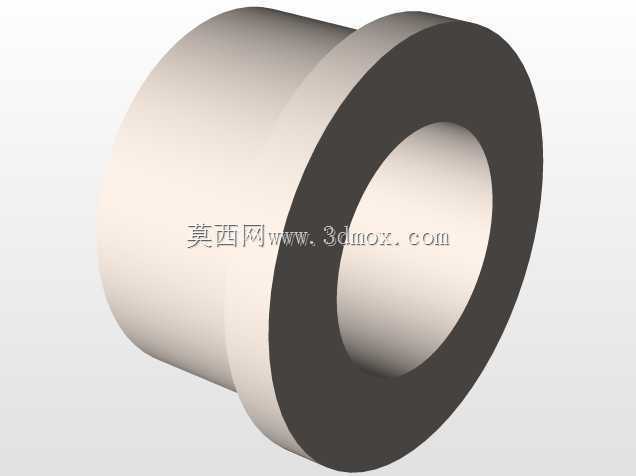

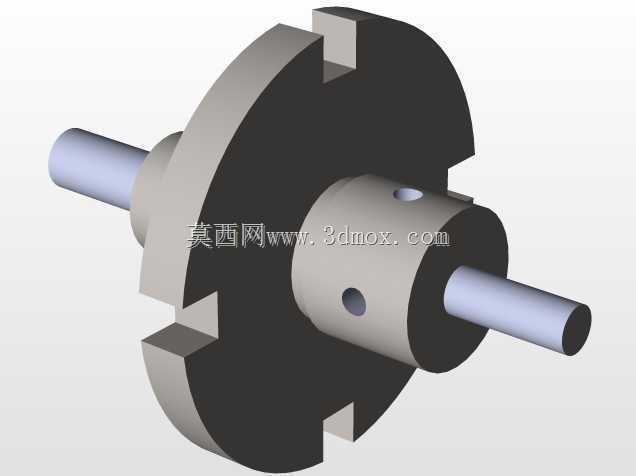

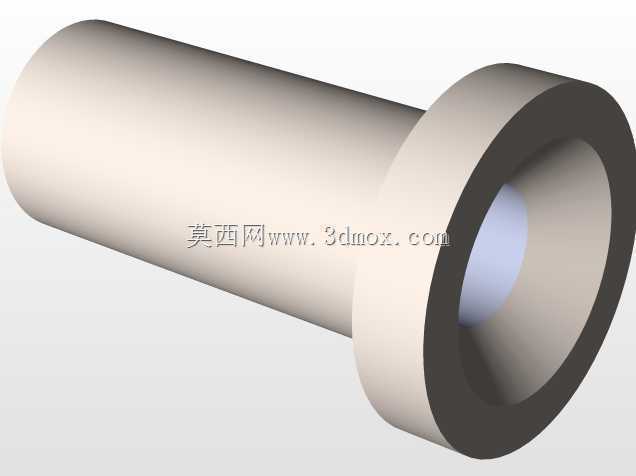

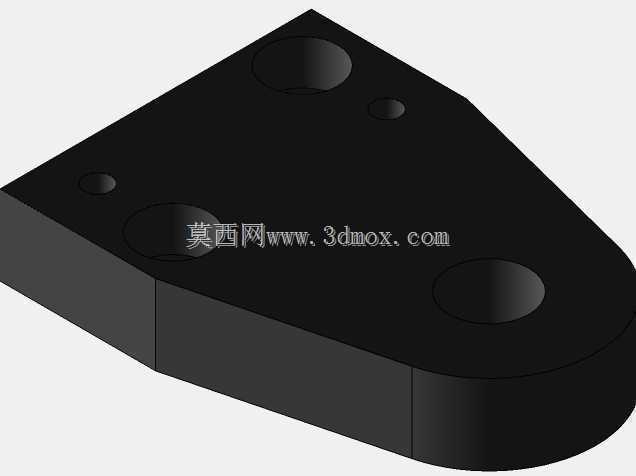

　　保证夹具整体的安装基准水平，避免钻孔时出现轴线倾斜。上部的钻模板通过定位销与架体连接，钻套孔的位置与工件待加工孔位同轴，快换钻套嵌入钻模板内，可根据不同的钻头直径更换对应规格的钻套，钻套与钻头的配合间隙控制在H7/g6级别，既保证导向精度，又不会出现钻头卡滞的问题。中间的回转分度机构是整套夹具的核心，工件安装在回转心轴上，心轴两端通过滑动轴承支撑在架体的支撑孔内，保证回转过程的同轴度，分度定位采用端面齿盘或者圆柱销定位的方式，每完成一个孔位的钻孔作业，扳动侧面的回转手柄，即可带动心轴连同工件转动一个固定的分度角度，到位后定位销自动卡入分度盘的定位槽内，完成周向锁止，不需要每次钻孔都重新找正孔位，大幅降低重复装夹找正的辅助时间。

　　夹紧机构采用螺旋夹紧与端面压紧结合的方式，心轴端部的转动手柄同时兼具夹紧功能，转动手柄可带动压块轴向移动，将工件压紧在回转心轴的定位端面上，夹紧力的方向与钻孔的轴向进给方向同向，避免钻孔时工件出现轴向窜动，同时夹紧力的作用点靠近工件的加工支撑面，不会导致工件出现装夹变形。在实际使用过程中，这套夹具可适配外径在一定范围内的盘类、套类零件加工，针对不同直径、不同等分孔数的工件，只需要更换对应的回转心轴、分度盘以及钻套，就能快速切换加工对象，夹具的整体外形尺寸紧凑，不会占用过多钻床工作台的操作空间，操作位置全部集中在夹具的正面与侧面，操作人员站在钻床的操作位就能完成工件装夹、分度转位、夹紧松脱的全部动作，不需要额外挪动位置，

　　符合人机工程学的操作要求。设计过程中，针对钻削过程的排屑问题，在钻模板下方、工件安装位的周边预留了足够的排屑空间，钻削产生的铁屑可以顺着架体的空腔直接落到工作台的排屑槽内，不会堆积在定位面或者转动副内，避免铁屑进入配合面导致的分度精度下降、机构卡滞问题。所有的转动配合面都设计了润滑注油孔，日常维护时只需要定期注入润滑脂，就能保证回转机构的转动顺畅，延长夹具的使用寿命。定位元件与夹紧元件都采用了可拆卸的模块化设计，当定位销、钻套这些易损件出现磨损时，不需要拆卸整套夹具，就能快速更换备件，减少停机维护的时间。针对加工过程中的振动问题，架体的C型结构采用了加厚的筋板设计，整体刚性足够承受钻削时的轴向切削力，不会因为切削振动导致钻模板出现形变，保证孔位的加工精度稳定，在常规的高速钢钻头钻削参数下，加工出的孔位位置度可以稳定控制在0.1mm以内，满足绝大多数通用机械零件的孔系加工精度要求。
