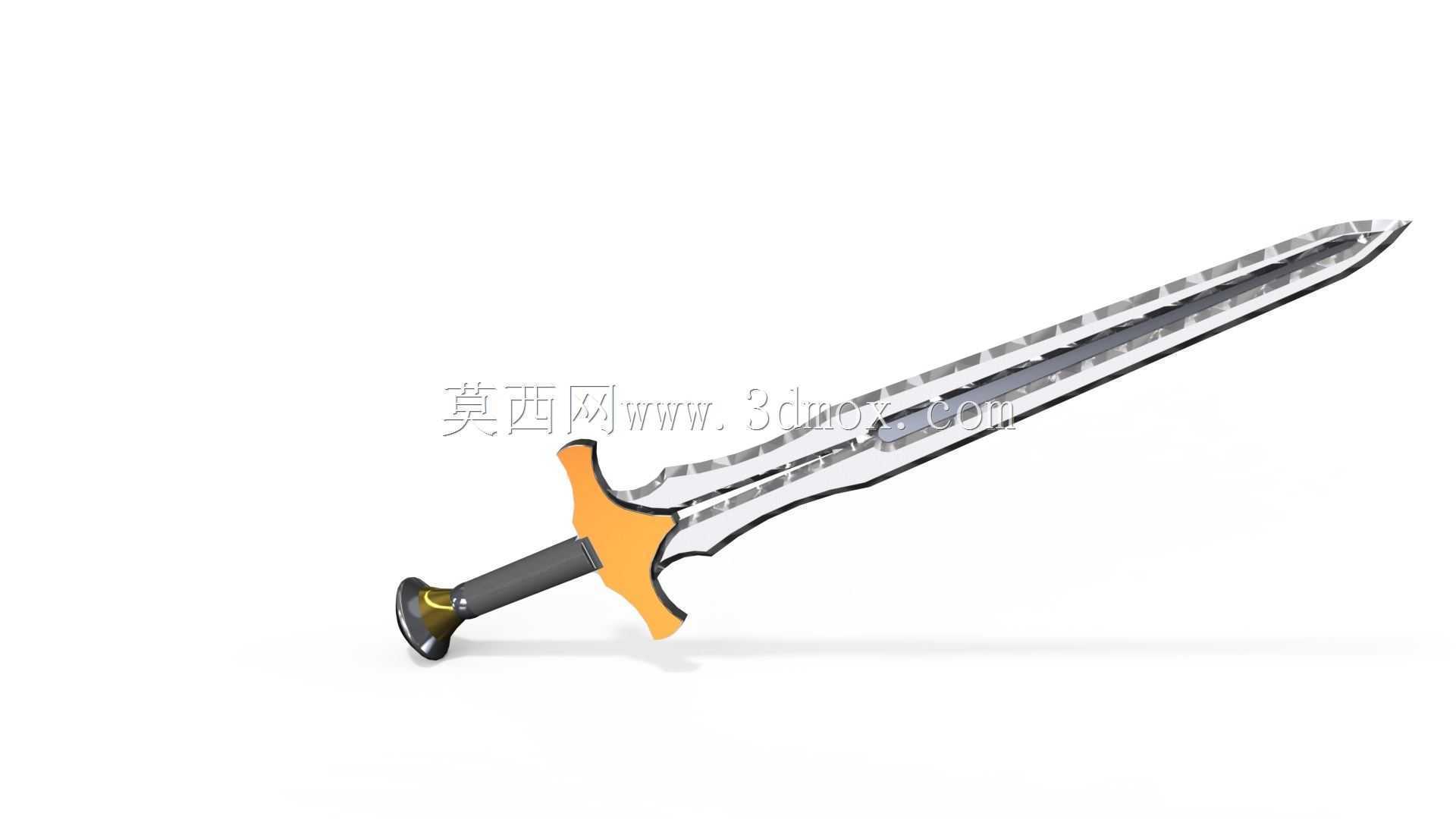

参考实物照片制作的单手直柄长剑结构

　　这款直柄长剑的三维结构设计，最初的参考依据是实物拍摄的照片素材，建模过程中优先还原了实物的握持平衡与刃部线条特征，没有做过度的艺术化夸张修改。从实际应用场景来看，这类结构的长剑既可以作为影视道具制作的结构参考，用于1:1还原道具的配重与外形匹配，也能作为冷兵器复原研究的结构参照，辅助传统兵器形制的数字化留存，部分文创周边的开模打样也可以直接调用该结构做尺寸适配。

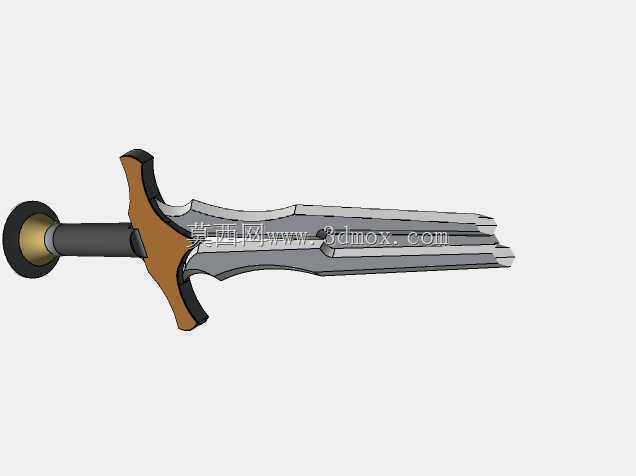

　　从功能特性上拆解，整剑分为剑身、护手、握柄、柄首四个独立装配段，各段之间采用过盈配合加定位销的连接逻辑，不需要额外的粘接工序就能完成组装，拆解后也方便单独做表面处理。剑身部分采用双面对称开刃的直刃设计，刃部从靠近护手位置开始向剑尖方向做渐进式收窄，靠近剑尖三分之一段的刃厚比根部薄0.8毫米，既保证了劈砍时的结构强度，也能让刺击时的穿透力达到合理水平。剑身靠近护手的根部做了12毫米长度的无刃段，也就是俗称的剑格卡位，这个位置的厚度和护手的安装槽完全匹配，装配后不会出现剑身晃动的问题。

　　护手部分采用了不对称的碟形设计，朝向握柄的一侧做了内凹的弧形贴合面，刚好能贴合握持时的食指根部位置，避免长时间握持时硌手，护手向外延伸的两个翼片长度控制在35毫米，既能格挡对方兵器的滑击，也不会因为过长影响出剑的灵活性。握柄部分采用圆柱收腰造型，整体长度120毫米，直径从靠近护手位置的28毫米向柄首方向逐步收窄到24毫米，表面预留了0.6毫米的包覆层厚度，不管是缠绳还是包皮革都能刚好匹配最终的握持直径，不会出现包覆后握径过粗影响手感的问题。柄首部分做了偏心配重设计，重量占整剑总重的22%，刚好把整剑的平衡点控制在护手前65毫米的位置，这个平衡位置是单手剑比较理想的配重区间，握持时不会出现头重脚轻的问题，长时间持握也不容易疲劳。

　　设计过程中首先校准了实物照片的透视比例，通过多视角轮廓拟合确定了各段的尺寸边界，剑身总长度控制在780毫米，最大宽度42毫米，整剑装配后的总长度920毫米，所有装配面的公差都控制在0.1毫米以内，不管是3D打印打样还是数控加工都能直接使用。安装边界方面，整剑最宽处为护手位置的110毫米，最厚处为柄首位置的32毫米，收纳时不需要预留过大的空间，配套的剑鞘结构可以直接沿着剑身外轮廓偏移2毫米做腔体设计，不需要额外调整安装位。各零部件的拆分也考虑了加工便利性，剑身、护手、握柄、柄首都可以单独加工，不需要复杂的多轴联动工序，普通的三轴加工设备配合简单的夹具就能完成生产，加工成本控制在比较低的水平。另外结构上也预留了装饰件的安装位，比如柄首位置的装饰镶嵌槽、护手表面的纹饰凹槽，后续做外观升级时不需要修改主体结构，直接在预留位置加装装饰件即可。
