地下污水管网用脚踏式截止阀结构

　　该脚踏阀主要应用于地下污水管网的末端截流、检修段通断控制场景，适配市政排污、厂区地下排污管线、小区化粪池接驳段等工况，这类场景下操作人员往往需要在井下或者低洼积水区域操作阀门，常规手轮式阀门需要操作人员俯身或者探身操作，在狭窄、积污的井下空间操作难度大，且手部直接接触阀件容易沾附污物，脚踏式的操作逻辑刚好适配这类场景的操作需求，操作人员只需脚部施力即可完成阀的通断切换，无需手部接触阀件，也不需要大幅度俯身调整操作姿态。

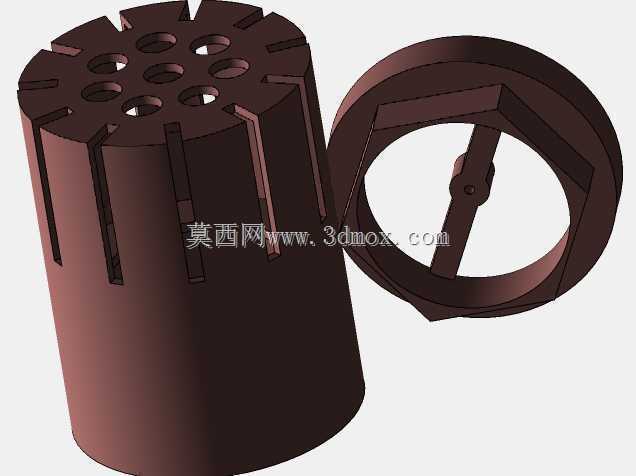

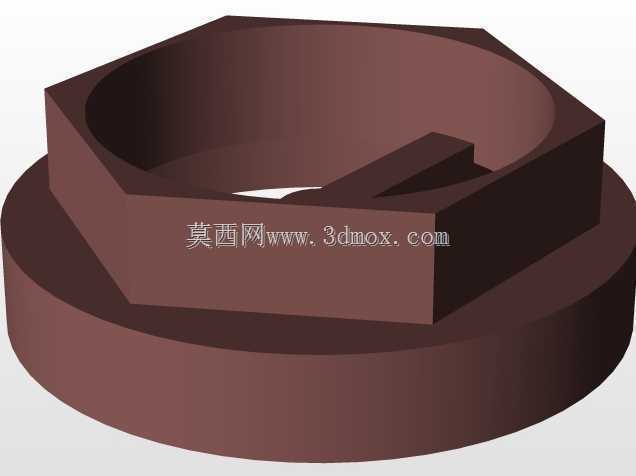

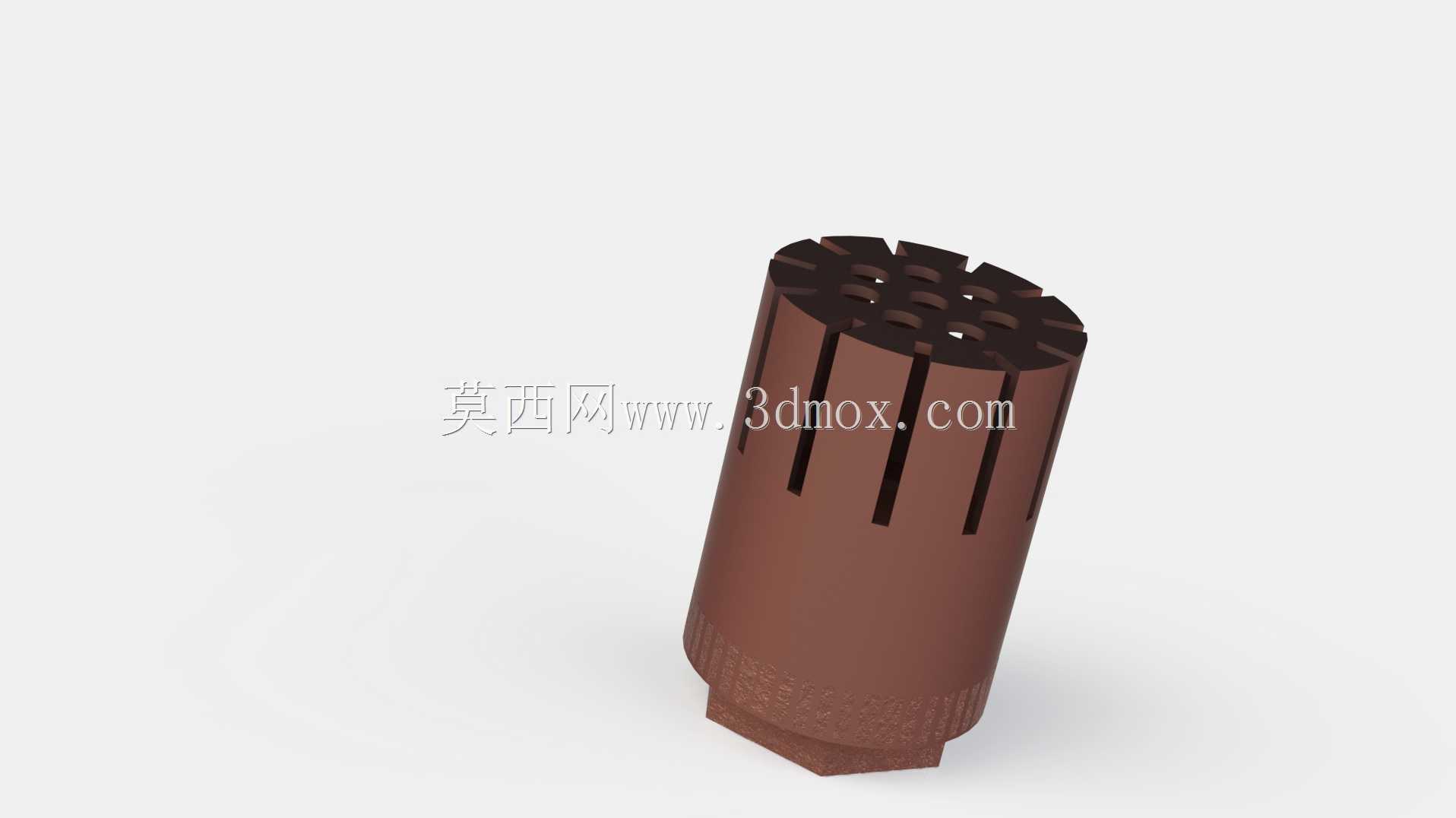

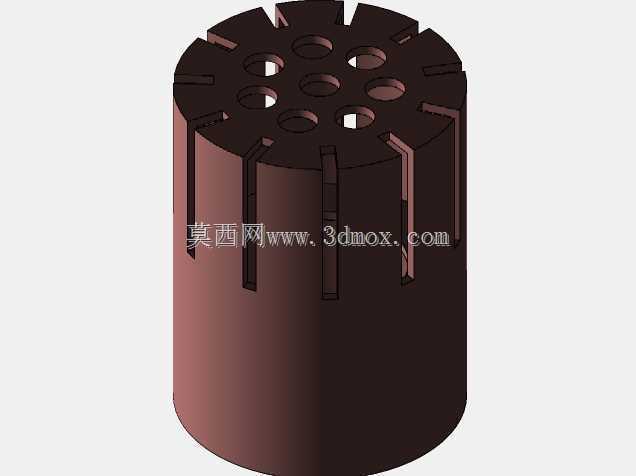

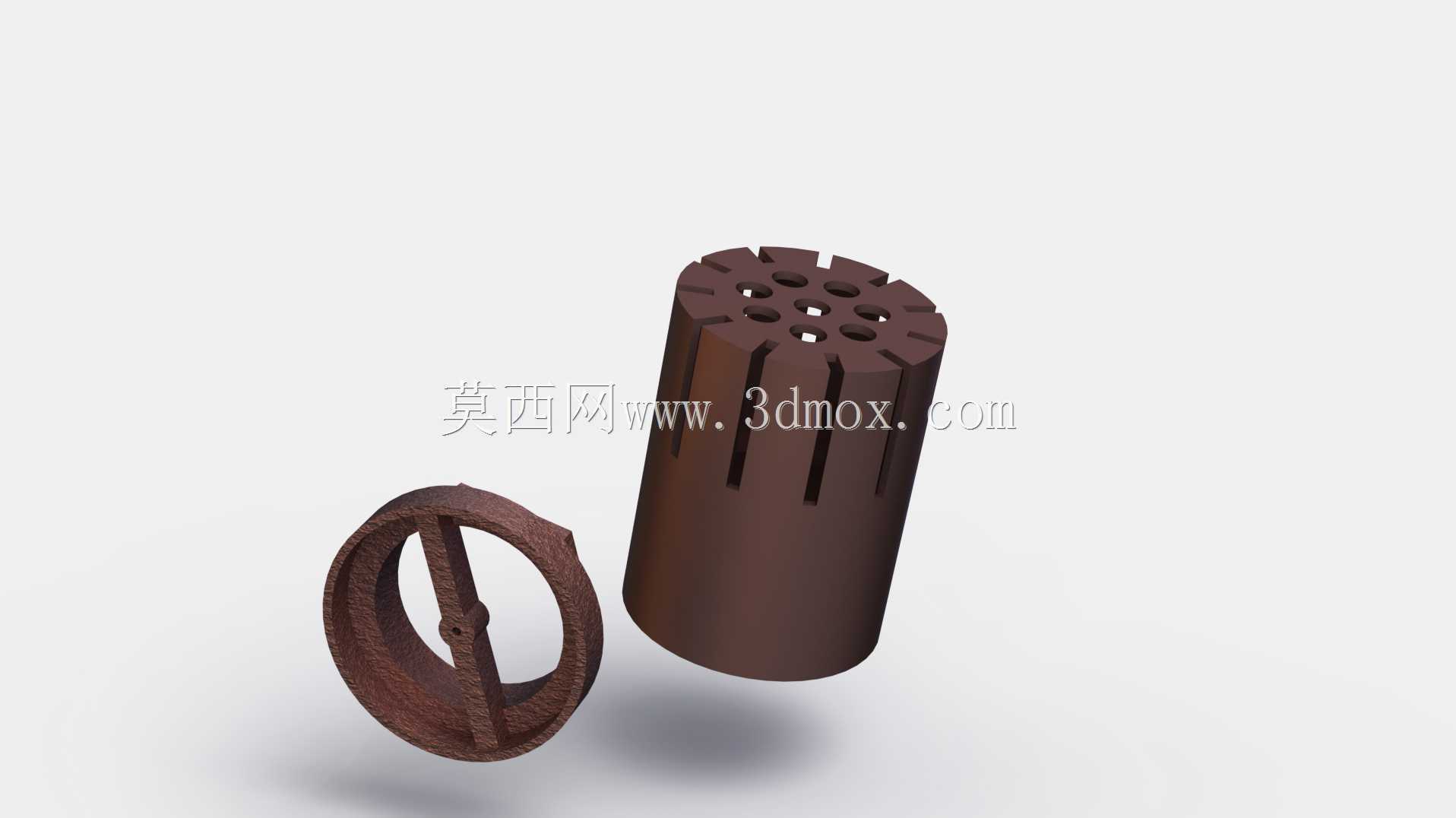

　　从功能特性来看，该阀采用直筒式阀体配合侧置阀盖的结构，阀体上端面开设多组通流孔，通流孔沿圆周方向均匀排布，既保证了污水过流时的通流面积，避免大尺寸杂物直接卡滞在阀口位置，同时圆周排布的孔位也让阀瓣受力更均匀，不会因为单侧受压导致密封偏磨。阀体侧壁开设多道轴向通槽，这些槽道一方面是作为阀瓣上下滑动的导向限位结构，让阀瓣在脚踏施力下压、复位弹簧顶起回位的过程中不会出现径向偏移，保证密封面的贴合精度；另一方面这些槽道也能在阀瓣开启时，让污水中的纤维类、大颗粒杂质顺着槽道滑落，不会堆积在导向配合面导致阀瓣卡涩。配套的阀盖采用外六角式外缘结构，安装时可以用标准管钳直接卡持拧紧，不需要定制专用工装，阀盖内部设置十字形加强筋，既减轻了阀盖整体重量，又能保证阀盖承受管道内压时的结构强度，不会因为长期受污水静压出现变形开裂。

　　设计过程中首先考虑的是地下污水环境的抗堵性能，常规的升降式止回阀或者截止阀往往采用中心单孔进水的结构，很容易被污水中的塑料袋、编织袋、石块等杂物堵死，因此将进水端设计为多孔排布结构，单个孔的尺寸控制在常规井下检修能碰到的大尺寸杂物粒径以下，就算个别孔被杂物堵住，剩余的孔位也能保证正常通流，不会出现整个阀完全失效的情况。其次考虑操作力的适配，脚踏操作的施力方向是垂直向下，因此将阀瓣的运动方向设计为与阀体轴线同轴的垂直升降，不需要额外的传动拐臂，减少了传动环节的卡滞点，操作人员单脚施加的压力就可以克服阀瓣复位力和管道背压完成阀的开启，抬脚之后阀瓣在复位结构的作用下自动回位关闭，不需要额外的锁止或者手动复位操作。

　　安装边界方面，该阀整体为圆柱式直筒结构，下端为标准管道接驳端，可以直接对接同管径的污水立管，不需要额外加装变径接头，整体外径比对接管道外径大两个规格等级，安装时预留的井下操作空间只需要满足阀体外径周边预留50mm的安装间隙即可，不需要额外扩大井室尺寸。阀盖侧置的结构让阀的整体高度不会因为阀盖的安装额外增加，适配井下垂直空间不足的安装场景，阀盖的密封面采用平面密封结构，安装时只需要在密封面加装标准橡胶密封垫即可满足污水工况的密封要求，不需要定制异形密封件，后期维护更换配件也更容易采购。

　　从结构细节来看，阀体上端的开槽除了导向作用之外，还可以作为杂物的溢流通道，当阀口位置堆积的杂物过多时，水流可以顺着侧壁的槽道旁通，不会出现阀完全堵死导致管网雍水的情况。阀瓣的密封面采用整面贴合的结构，密封面宽度比常规清水阀宽30%左右，就算密封面沾附少量污泥杂物，也能在阀瓣下压的过程中把杂物挤到密封面两侧，保证密封效果，不会因为少量杂物卡滞就出现关闭不严的渗漏问题。整体结构没有细小的传动销轴、弹簧外露等结构，所有运动部件都在阀体内部，不会被井下的杂物缠绕或者被泥沙埋住导致动作失效，适配地下污水管网长期浸泡、杂物多、维护频次低的使用工况。
