手动卷笔刀削笔器外观结构设计

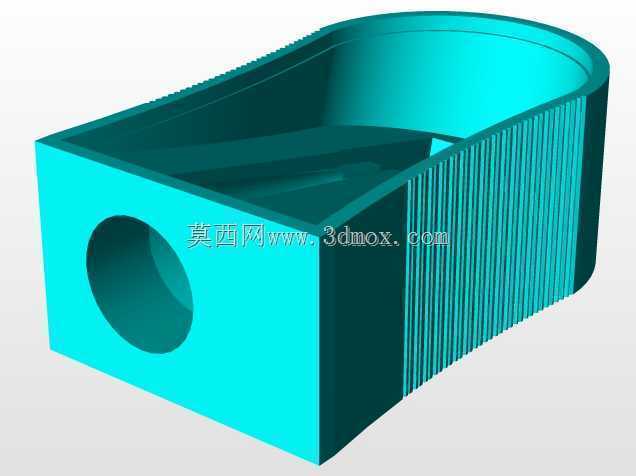

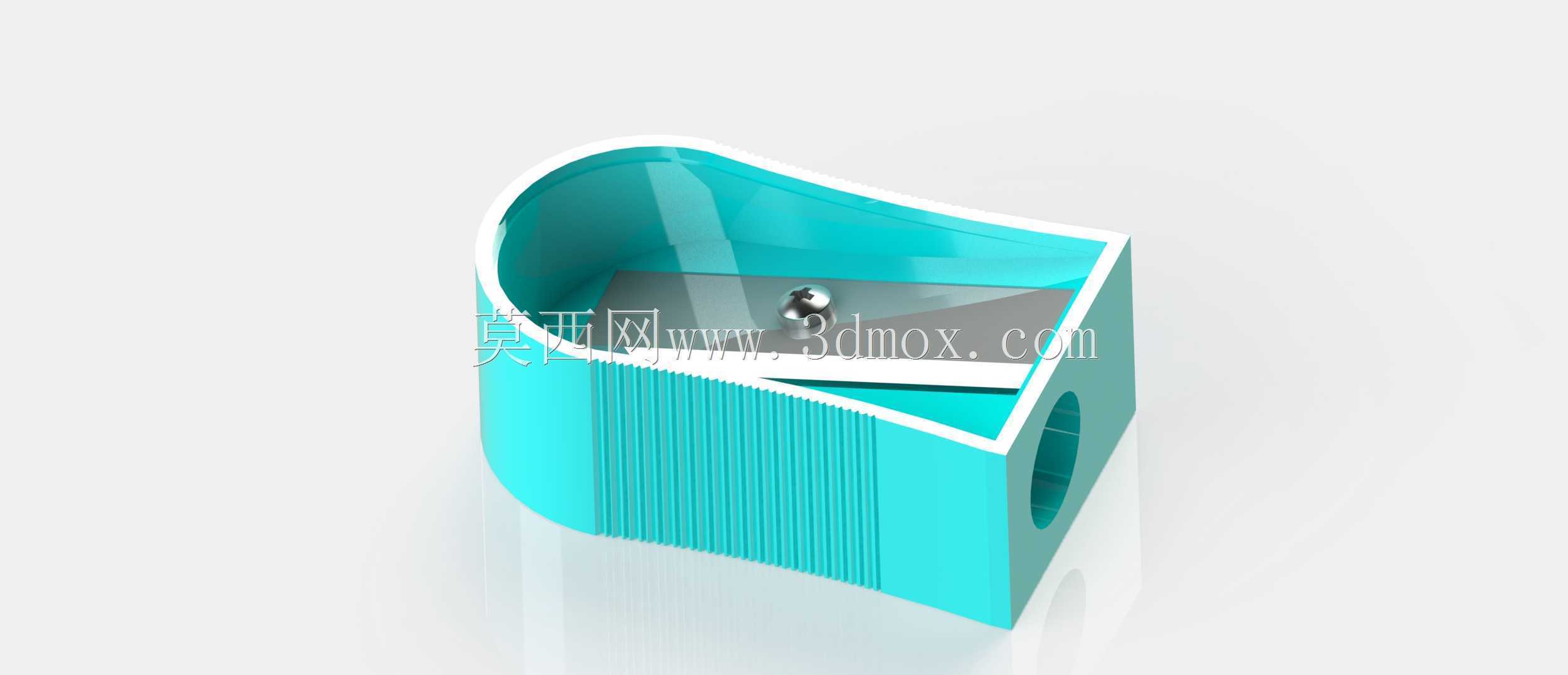

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款卷笔刀的结构设计完全围绕手持使用的人机需求展开，整体采用弧形曲面的壳体造型，握持侧设置竖向防滑肋条，单手握持时手指可自然贴合肋条间隙，避免削笔过程中施力打滑。壳体内部预留锥形切削腔，与侧部的铅笔插入孔同轴度公差控制在0.1mm以内，保证铅笔插入后笔杆轴线与切削刀片的进给角度匹配，削出的笔尖锥度均匀，不会出现偏芯、断铅的问题。刀片采用嵌入式安装结构，通过两颗微型紧固螺钉固定在壳体的定位槽内，定位槽的深度与刀片厚度匹配，安装后刀片刃口突出切削腔内壁的高度控制在0.2-0.3mm区间，既保证足够的切削量，又不会因为进刀过深导致笔杆木质层崩裂。切削腔底部预留铅屑收纳空间，

　　弧形的壳体侧壁形成封闭的储屑腔，使用过程中铅屑不会从侧边缝隙漏出，倾倒时只需打开端部的密封端盖即可清理储屑腔内的废屑，端盖与壳体采用卡扣式连接，配合间隙控制在0.05mm，反复开合不会出现松动脱落的问题。侧部的铅笔插入孔做了倒角导向设计，孔口直径略大于标准铅笔杆直径，铅笔插入时可自动导正，无需刻意对准即可顺利进入切削腔，适配市面上绝大多数直径7-8mm的标准木质铅笔。从设计思路来看，这款卷笔刀没有采用复杂的多刀片结构，而是用单刀片斜置切削的方案，斜置角度匹配铅笔锥面的展开角度，切削过程中刀片与笔杆木质层的接触为连续线接触，切削阻力更小，手动旋转铅笔时的施力手感更轻盈，儿童使用也能轻松操作。外形尺寸方面，整体长度控制在60mm以内，

　　宽度35mm，高度40mm，属于便携尺寸，可轻松放入笔袋、文具盒的边角位置，不会占用过多收纳空间，安装边界上无需额外的固定结构，完全依靠手持施力即可完成切削操作，没有外接动力或安装底座的需求，适配桌面、手持等多种使用场景。壳体采用注塑成型的一体化结构，除刀片、紧固螺钉外无其他额外零散零件，装配工序简单，量产时的组装效率更高，壳体的壁厚控制在1.5mm，既保证足够的结构强度，跌落时不会出现壳体开裂的问题，又能控制整体重量，单只成品重量控制在20g左右，携带无负重感。切削刀片采用标准文具刀片规格，磨损后可直接替换同规格的通用刀片，无需定制专用配件，后期维护成本极低。储屑腔的容积设计可满足单次削3-5支铅笔的储屑需求，

　　正常使用场景下无需频繁清理废屑，端盖的卡扣结构设置在壳体非握持侧，清理废屑时单手即可拨开卡扣打开端盖，操作逻辑符合日常使用习惯。防滑肋条的深度设置为0.3mm，间距2mm，既保证足够的防滑摩擦力，又不会因为肋条过深导致积灰难以清理，壳体外表面做哑光磨砂处理，握持时不易留指纹，长期使用外观也不会出现明显的划痕发亮问题。
