带安装凸耳的环形锁紧连接构件

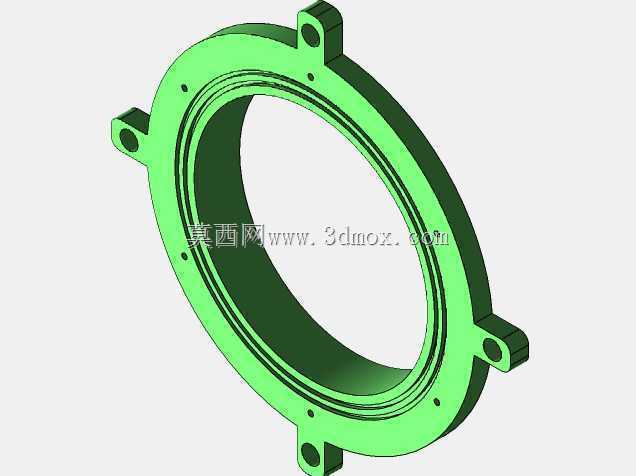

　　在流体管路对接、旋转轴系轴向限位、腔体端盖压紧这类需要周向均匀锁紧的工况里，这类带径向安装凸耳的环形锁环是很常见的紧固零件，很多人做设计时容易忽略它的配合细节，最后装配时出现锁紧失效或者密封渗漏的问题。先从实际安装场景说，这类零件通常不会单独使用，大多是配合对应规格的法兰、端盖或者轴承外圈挡肩使用，三个均布的带孔凸耳是核心安装位，穿入螺栓后可以提供均匀的周向压紧力，相比整圈螺栓紧固的法兰结构，它的占用空间更小，适合安装空间局促、不需要极高密封压力的腔体连接场景，比如小型齿轮箱的端盖锁紧、气动管路的对接压环、轻工设备的旋转接头限位都能看到这类结构的应用。

　　设计这类零件的时候，首先要确定的是内环的配合尺寸，内环面通常会加工多道环形凹槽，这些凹槽不是冗余结构，是用来嵌装O型密封圈或者挡圈的，根据使用场景的不同，凹槽的深度和宽度要匹配对应线径的密封件，比如用在气压回路里的锁环，凹槽深度要控制在密封圈线径的18%-22%，保证压紧后密封圈有足够的压缩量又不会被过度挤压出现永久变形。三个凸耳的位置要做严格的周向均布处理，角度公差控制在±0.5°以内，不然螺栓锁紧的时候会出现偏载，导致环形主体受力不均，长期受振动的话容易出现局部应力断裂，凸耳上的安装孔要比配套螺栓的公称直径大0.5-1mm，给装配留出适当的调整余量，避免因为加工累积误差导致螺栓无法穿入。

　　从外形边界来看，这类锁环的轴向厚度不需要做的太厚，通常根据锁紧力的需求控制在8-20mm区间，太厚的话会增加不必要的重量，还会占用轴向安装空间，太薄的话螺栓锁紧时容易出现翘曲变形，导致压紧面贴合不严。凸耳的外伸长度要刚好覆盖安装孔的位置，外缘做R2-R3的圆角过渡，避免尖角处的应力集中，环形主体的内外径差要根据受力情况核算，比如用在有轴向载荷的轴系限位场景时，环形截面的抗剪强度要满足最大轴向载荷的1.5倍安全系数，避免受冲击时出现断裂失效。

　　实际选型应用的时候还要注意配合面的粗糙度要求，和密封件接触的内环凹槽面粗糙度要达到Ra1.6以上，不然会刮伤密封圈导致密封失效，和被压紧件接触的两个端面粗糙度控制在Ra3.2即可，不需要过高的加工精度徒增成本。另外三个安装凸耳的背面要做锪平处理，保证螺栓头或者螺母的贴合面和锁环端面平行，锁紧时不会出现附加的弯曲应力。很多新手建模的时候容易忽略凸耳和环形主体连接处的过渡圆角，直接做直角连接，实际生产时这个位置很容易出现应力集中，在受交变载荷的场景下使用很容易从根部开裂，所以建模时一定要在连接处加R3-R5的过渡圆角，分散应力集中点。

　　这类锁环和普通孔用挡圈的区别在于，它能提供更大的压紧力，而且可以通过螺栓调整锁紧力矩，适合需要定期拆解维护的连接位置，不像弹性挡圈拆解几次就会出现弹性衰减。在有腐蚀环境的应用场景里，建模时还要预留表面处理的厚度余量，比如做阳极氧化或者镀锌处理的话，尺寸要预留0.05-0.1mm的膜厚空间，避免处理后配合尺寸超差。如果是用在旋转部件上的锁环，还要做动平衡校核，三个凸耳的重量差要控制在0.5g以内，避免高速旋转时出现不平衡振动。
