带安装耳环形密封锁紧固定环结构

　　这类带周向均布安装耳的环形锁紧件，常应用在需要轴向限位、端面密封的管路对接、腔体端盖连接、旋转组件轴向定位场景中，比如流体输送管道的法兰对接辅助锁紧、减速机腔体端盖的密封压合、泵类设备进出水口的连接固定，也可用于气动液压系统中缸体端盖的锁紧定位，替代部分分体式卡环的功能，相比开口卡环，这类整环结构的受力均匀性更好，不会出现开口处应力集中导致的形变失效问题。

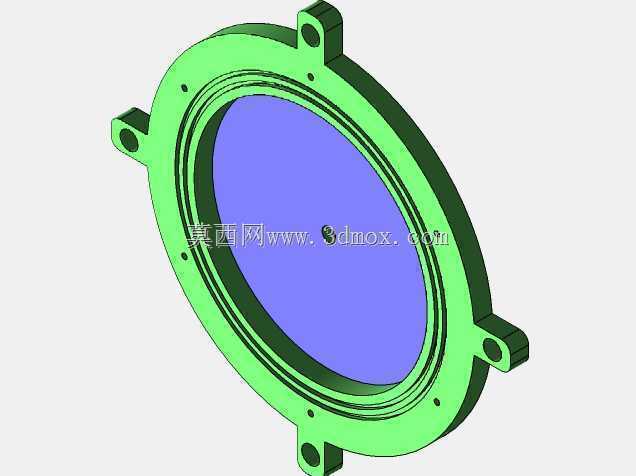

　　从结构设计来看，主体为环形薄壁结构，内环侧加工有多道环形凹槽，这些凹槽可嵌入O型密封圈或者密封垫片，当两侧对接件压紧时，凹槽内的密封件被挤压填充配合间隙，实现端面与径向的双重密封，避免介质从配合缝隙泄漏。环体外侧延伸出四个带通孔的安装耳，安装耳的位置沿环体中心对称分布，通孔为光孔设计，适配螺栓穿过实现与对接件的紧固连接，安装耳与环体主体的过渡位置做了圆角处理，避免机加工或者受力时出现应力集中开裂的问题，同时安装耳的厚度与环体主体厚度保持一致，保证压紧时受力面平整，不会出现局部压溃的情况。

　　设计过程中首先要确定配合的通径尺寸，内环直径需要匹配对接管路或者腔体的通径，保证介质流通时不会出现通径缩径影响流量，外环直径则需要根据密封槽的布置、安装耳的布局空间来确定，避免环体外径过大与周边其他零部件产生干涉。安装耳的通孔中心距需要严格匹配对接件的螺栓孔位，孔位公差控制在自由公差范围内即可满足普通工况的安装需求，如果是有高精度定位要求的场景，可将其中一个安装耳的通孔设计为稍小的公差或者增加定位销孔，实现安装时的周向定位，避免环体安装后出现转动偏移。

　　安装边界方面，这类锁环的轴向厚度需要匹配对接件的压紧间隙，厚度过大会导致螺栓紧固后密封件压缩量不足出现泄漏，厚度过小则会导致密封件过度压缩提前老化失效，同时安装耳的突出长度需要控制在合理范围，既要保证螺栓安装时有足够的扳手操作空间，也要避免突出过长占用过多设备内部空间，在空间紧凑的设备腔体内部，还可对安装耳的外形做切边处理，进一步缩小整体占用空间。环体的端面平面度有一定要求，需要保证与对接件贴合时没有明显缝隙，否则即使密封件压缩也可能出现局部泄漏的问题，机加工时端面的粗糙度控制在Ra3.2即可满足普通密封场景的需求，如果是高压工况则需要进一步提升端面粗糙度等级，同时增加密封槽的数量提升密封可靠性。

　　实际使用时，这类锁环通常夹在两个对接法兰或者端盖之间，螺栓穿过安装耳的通孔后锁紧，锁紧过程中需要按照对角顺序逐步拧紧螺栓，避免环体受力不均出现翘曲，导致密封失效。相比传统的法兰直接对接，增加这类锁环可以在不改动原有法兰结构的前提下，额外增加密封点位，同时也可作为轴向限位件使用，限制轴类零件的轴向窜动，比如在一些轻载的旋转轴端部，这类锁环可以配合轴肩实现轴承外圈的轴向定位，安装拆卸都比过盈配合的挡圈更加方便，不需要专用的卡簧钳工具，普通扳手即可完成拆装维护。
