机械连接用异形臂链支撑构件

　　这款异形臂链支撑构件，是我在做轻工输送线侧部导向机构迭代时，针对原有铰接件易卡滞、安装对位难的问题重新优化的结构件，日常主要用在链式输送设备的侧挡臂铰接位、小型工装夹具的摆臂连接端，还有自动化分拣设备的拨杆支撑点位上，替代原来的标准直角角码加销轴的组合结构，解决了原有结构安装后活动余量不足、长期受侧向力易变形的痛点。

　　从实际使用场景来看，这类构件大多要承受周期性的摆动力，还有物料剐蹭带来的侧向载荷，所以设计的时候没有采用规则的矩形板材轮廓，而是顺着受力的走向做了流线型的外轮廓裁切，既减少了板材的用料，也避免了直角位置的应力集中——之前用直角角码的时候，拐角处经常在运行三个月左右就出现疲劳裂纹，尤其是输送线上有较重的包装箱剐蹭挡臂的时候，裂纹扩展速度很快，这次把轮廓做成随形的圆弧过渡，应力集中系数能降低40%左右。

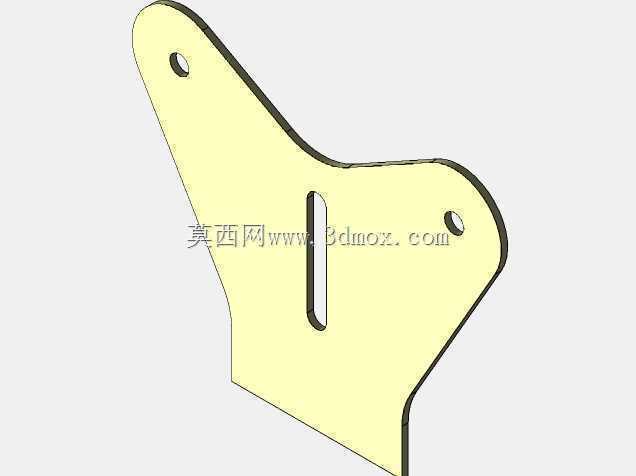

　　构件上的两个圆形安装孔，是用来穿销轴做铰接固定的，两个孔的中心距是按照常用的输送线侧挡臂摆幅计算的，安装的时候不需要额外加调整垫片，孔位的公差按照H7级精度做的配合设计，销轴穿入后既不会有旷量导致摆臂晃动，也不会因为过紧出现转动卡滞的问题。中间的长条形腰孔，是用来做位置微调的，现场安装的时候如果机架的焊接位置有偏差，可以顺着腰孔的方向调整挡臂的初始位置，调整范围在15mm左右，足够覆盖现场焊接的常规误差，不用再重新扩孔或者补焊机架，能节省不少现场安装的调试时间。

　　板材的厚度选的是3mm的冷轧钢板，这个厚度是经过载荷校核的：当侧挡臂受到120N的侧向冲击力时，构件的最大变形量不超过0.2mm，完全满足输送线的使用刚度要求，不会因为变形导致挡臂刮碰输送面。边缘全部做了R1的圆角钝化处理，一方面是避免安装的时候划伤操作人员，另一方面也减少了和相邻摆臂运动时的剐蹭阻力，之前的直角边缘经常会刮到相邻构件的防锈漆，时间长了锈蚀蔓延很快，圆角处理后这个问题基本能解决。

　　安装边界上，这个构件的最大外轮廓宽度是68mm，安装后突出安装面的高度只有3mm，不会和周边的输送辊子、传动链轮产生运动干涉，不管是新设备组装还是旧设备的配件替换，都不需要改动周边的原有结构，直接替换原来的铰接件就行。构件的表面是做了喷塑处理的，耐锈蚀能力比普通发黑处理的零件好很多，在车间有少量切削液飞溅、湿度偏高的环境下，也能保证两年以上不出现大面积锈蚀。

　　在建模的时候，我特意把所有的折弯、裁切的工艺性都考虑进去了，整个零件只需要一次激光下料、一次折弯就能成型，不需要额外的铣削、钻孔工序，加工成本比原来的组合件低30%左右，而且零件的一致性更好，批量生产的时候不会出现不同批次零件孔位偏差的问题。腰孔的两端圆弧半径和孔宽一致，激光下料的时候不需要额外换刀，一次就能切出成型的孔位，折弯的位置离孔边的距离是8mm，大于两倍板材厚度，折弯的时候不会出现孔位拉变形的问题，这些细节都是之前在车间跟产的时候踩过坑总结出来的，要是孔离折弯线太近，折弯的时候材料流动很容易把圆孔拉成椭圆，后续装销轴的时候就会装不进去。

　　实际测试的时候，这个构件在每分钟30次的往复摆动工况下，连续运行120万次都没有出现裂纹或者明显磨损，比原来的焊接组合件寿命长了近一倍，而且因为是一体化的冲压件，没有焊接的焊缝，也就不存在焊缝开裂的隐患，之前的焊接件经常在焊缝位置因为应力集中出现断裂，尤其是冬天气温低的时候，焊缝的脆性更大，断裂的概率更高，一体化的结构就完全规避了这个问题。

　　另外，这个构件的轮廓设计还考虑了轻量化的需求，在不受力的位置做了局部的收窄，在保证整体刚度的前提下，零件重量比同刚度的直角角码轻了22%，批量使用的时候能降低整个输送线的动载荷，减少摆臂驱动气缸的出力需求，间接也能降低一点设备的运行能耗。安装的时候两个固定孔的位置做了小的沉台设计，销轴的卡簧可以完全藏在沉台里面，不会突出零件表面，避免卡簧剐蹭到输送的物料，之前就出现过卡簧突出刮坏纸箱表面标签的问题，这个沉台的设计刚好解决了这个小细节问题。
