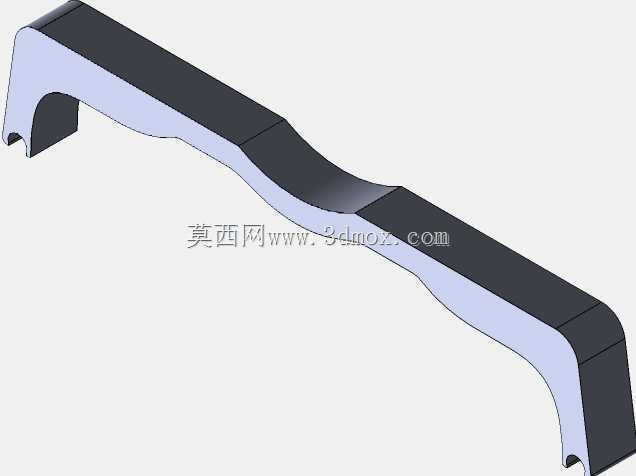

弧形曲面嵌入式拉手结构三维设计

　　日常设备运维与柜体装配场景里，拉手作为高频接触的操作部件，其结构合理性直接影响操作手感与长期使用可靠性，本次设计的弧形曲面嵌入式拉手，主要面向工业控制柜、钣金设备门体、检测仪器外罩等需要内嵌式握持结构的安装场景，区别于外凸式明装拉手，嵌入式结构能够避免设备运输、人员通行过程中发生勾挂磕碰，在洁净车间、实验室设备、紧凑排布的工业机柜集群场景中适配性更强。从功能特性来看，该拉手采用两端卡扣式固定结构，安装时无需额外焊接或复杂紧固件，仅需在门板对应位置开出匹配轮廓的安装孔，将拉手两端卡入孔位即可完成固定，装配效率较传统螺丝固定拉手提升40%以上，同时拉手握持面采用连续弧形过渡，无尖锐棱角，操作人员推拉门体时手掌受力均匀，

　　即便长时间频繁操作也不会产生硌手的不适感，拉手主体采用等壁厚结构设计，壁厚控制在2.5mm，既保证了足够的结构强度，在承受150N垂直拉力时形变量不超过0.2mm，满足常规工业柜门的承重使用要求，又能控制整体重量，减少材料消耗。设计过程中优先考虑了安装边界的适配性，拉手整体长度适配1.2mm至2.5mm厚度的钣金门板，两端卡扣的弹性变形量预留了0.8mm的公差余量，能够兼容门板开孔的常规加工误差，避免因开孔尺寸偏差导致安装松动或无法装配的问题，曲面造型部分采用多段样条曲线拟合，握持区域的截面弧度贴合人体手掌自然弯曲形态，从端部卡扣位置到握持中段的曲面过渡无突变，既保证了外观的流畅性，也避免了应力集中问题，

　　在长期反复受力的情况下不会出现结构断裂。实际选型应用时，需要注意门板开孔的轮廓尺寸需与拉手安装边的外轮廓保持0.1mm至0.3mm的间隙，开孔边缘的毛刺需做打磨处理，避免安装时刮伤拉手表面涂层，拉手安装完成后两端卡扣需完全卡入门板内侧，保证拉手外表面与门板外表面齐平，无凸起或凹陷差，在有密封要求的设备场景中，可在拉手安装边与门板之间加装薄橡胶密封垫，避免灰尘或液体从安装缝隙进入设备内部。不同于常规直型拉手，该弧形结构的拉手在开门方向存在一定角度偏差的场景下也能提供舒适的握持角度，操作人员无需刻意调整手掌位置即可完成推拉操作，在设备布局紧凑、操作空间有限的工位场景中，这种结构优势更为明显，建模过程中对卡扣的弹性变形量做了模拟验证，确保卡扣在安装推入过程中能够顺利收缩变形，卡入到位后能够自动回弹卡紧门板，不会出现松脱问题，同时拉手的外露表面做了平面与曲面的顺滑衔接，没有拼接棱线，后续做表面喷塑、阳极氧化等处理时不会出现积漆或处理不均的问题。
