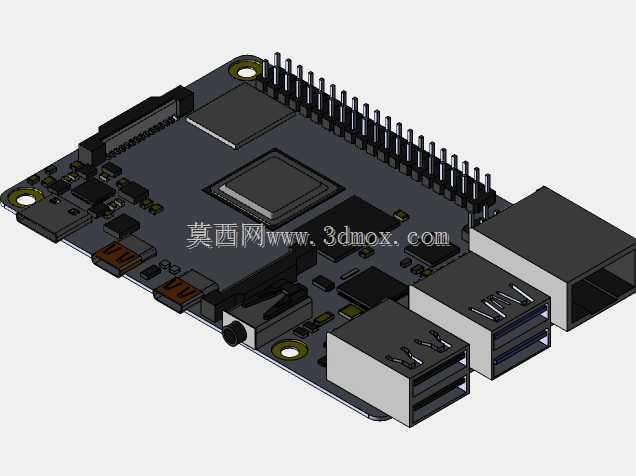

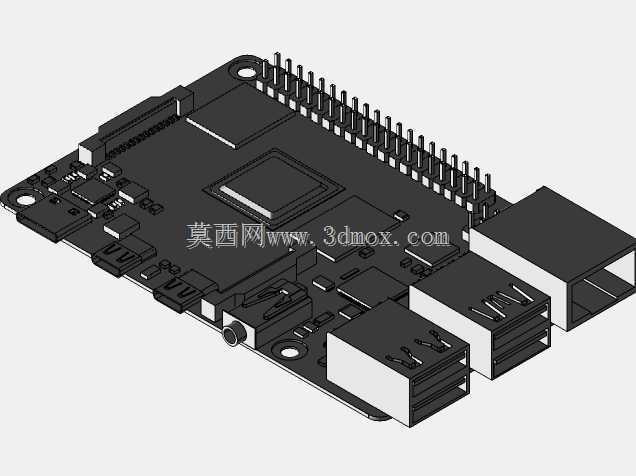

覆盆子派2开发板三维结构设计模型

　　在嵌入式开发与小型智能设备的结构适配场景中，主控板的三维结构精度直接决定了外壳开模、外设对接的落地效率，这款覆盆子派2的三维结构模型，完整还原了实体板卡的所有结构特征，可直接用于配套外壳设计、堆叠扩展模块的干涉校验、教学演示结构拆解等场景。从实际工程用途来看，该板卡作为嵌入式开发的通用主控载体，可承载小型物联网终端、简易智能控制节点、编程教学实验平台的核心运算功能，建模时优先还原了板上所有接插件的凸台高度、引脚伸出长度，避免结构设计时出现接插件与外壳开孔错位、扩展模块堆叠时顶到板载元件的问题。设计思路上完全遵循实体板卡的堆叠逻辑，首先确定PCB基板的基准平面，板厚取常规消费级电路板的1.6mm标准值，

　　四个角的安装孔位严格匹配通用固定铜柱的孔径与孔位间距，孔位周边做了露铜区域的结构避让，建模时特意保留了安装孔周围无元件的安全边界，方便结构工程师直接调用孔位坐标做固定结构设计。板载元件的布局完全复刻实物的排布逻辑，核心处理器芯片的散热焊盘区域做了凸起结构还原，方便后续搭配散热片时做间隙匹配；两侧的USB接口、以太网接口的伸出长度与接口内的弹片结构都做了简化但精准的还原，接口端面与PCB板边的距离严格控制在实物公差范围内，做外壳开孔时可直接提取接口轮廓做拉伸切除，不用反复核对实物尺寸。内存芯片、电源管理芯片的高度都按照实际元件的封装尺寸建模，板边的排针引脚高度统一，排针座的塑料基座厚度也做了对应还原，做扩展板堆叠设计时，

　　可直接通过模型校验排针对接后的整体高度，避免出现扩展板压到板载 tall 元件的问题。电源接口、HDMI接口的位置与板边的相对尺寸完全匹配实物，接口周围的小型阻容元件都做了简化块建模，既保证结构干涉校验的准确性，又不会让模型过于冗余影响装配体运行速度。从安装边界来看，板卡整体长宽尺寸严格遵循通用派板的标准规格，可兼容市面上绝大多数通用派的外壳、散热模组、固定支架，板卡背面的元件高度做了精准还原，背面的焊盘凸起高度控制在合理范围内，设计背装式散热片或者底部固定支架时，可直接参考模型的背面轮廓做避让，不会出现支架顶到背面焊盘导致短路的风险。建模时特意区分了不同元件的材质特征，PCB基板做了哑光深灰的质感区分，金属接口、

　　排针引脚做了金属质感的结构区分，塑料接插件基座做了黑色塑料的质感区分，用于产品演示时可直接导出渲染图，不用再重新赋材质做外观调整。对于嵌入式开发的结构工程师来说，这个模型可直接导入装配体中，作为核心主控部件参与整体设备的布局设计，不用再花费时间从零测绘板卡结构，能大幅缩短小型智能硬件的结构开发周期，尤其是做定制化外壳、多板堆叠的扩展设备时，精准的接口与元件尺寸可有效减少开模后的试错成本，避免因为接插件位置偏差导致外壳无法装配的问题。在教学场景中，这个模型也可用于电子结构装配的演示，拆解展示板载元件的排布逻辑、接口的固定方式，帮助初学者理解电路板结构设计的基本避让规则、安装孔位的布局逻辑，以及接插件与板边的安全距离设计原则。
