嵌入式开发单板电路组件结构设计

　　做嵌入式硬件相关的结构设计时，这类单板的三维建模往往要兼顾板载元件的干涉规避、外接接口的对位精度以及后期外壳适配的安装余量，很多刚接触硬件结构建模的工程师容易忽略板上排针、接口元件的实际高度差，导致后期打样外壳时出现接口插不到位、排针被外壳顶住的问题。从实际应用场景来看，这类单板常被用于小型智能终端、工业边缘采集节点、创客DIY项目的核心控制单元，板上集成的USB接口负责外接存储、调试外设或者上位机通讯，排针引脚用于扩展外接传感器、执行模块，板载的核心芯片、存储元件则承担运算与数据存储功能，建模时需要先梳理所有板载元件的实际占位尺寸，不能只按照PCB板的外轮廓做简化处理。设计思路上，首先要确认PCB基板的厚度参数，

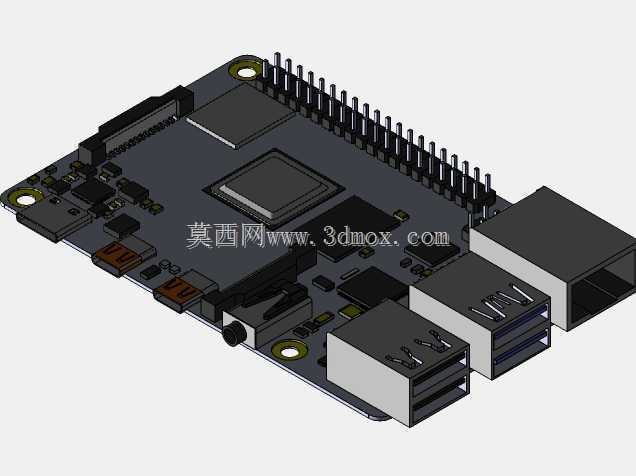

　　常规这类开发板的基板厚度在1.6mm左右，板上的金属固定孔位置需要严格对应实际开孔坐标，孔位周边要预留足够的绝缘间隙，避免固定螺丝接触板上走线造成短路。两个层叠布置的USB接口是建模时的重点，不仅要做出接口本身的金属外壳与内部胶芯结构，还要确认接口伸出板边的长度，保证后期装配外壳时，接口端面能和外壳开孔齐平，既不会缩进壳内导致插头插不到位，也不会伸出过多影响外观与装配。板边的排针是单排直插结构，建模时要区分排针的塑料基座与金属针脚的高度差，针脚伸出基座的长度要符合实际焊接后的尺寸，避免后期扩展模块安装时出现针脚长度不足或者顶到外壳的问题。板上的主芯片、存储芯片这类贴片元件，要按照实际元件的封装尺寸做等比例建模，

　　芯片表面的散热焊盘位置也要预留对应的结构空间，部分带散热片的设计还要考虑散热片的安装高度，避免和上层结构或者外壳产生干涉。安装边界方面，整板的长宽尺寸要严格按照PCB的实际外形绘制，板边的不规则缺口、定位槽都要准确还原，这些结构往往是和配套外壳的定位筋对应的，一旦尺寸偏差就会出现装配卡滞的问题。固定孔的内径要匹配常用的M2.5或者M3铜柱规格，孔位周边的禁布区要在建模时做出标识，提醒结构设计人员不要在该区域布置加强筋或者其他凸起结构。从实际选型适配的角度，这类单板的三维模型可以直接用于配套外壳的结构设计、整机装配的干涉检查，也能用于教学演示中讲解嵌入式硬件的结构组成，建模时不需要做过度的细节简化，比如板上的电容、电阻、按键、

　　音频接口这类小元件，也要按照实际位置与尺寸还原，才能保证装配校验时的准确性。很多工程师在做这类硬件建模时，容易把接口的方向做反，比如USB接口的金属弹片方向、排针的引脚顺序，这些细节如果出错，后期做装配仿真时就会发现外设根本无法插入，所以建模过程中要反复对照实物的丝印方向确认元件朝向。另外板上的定位孔是金属化孔，建模时可以区分孔壁的金属层与基板材质，不过对于结构设计来说，只要保证孔的通径与位置准确即可，不需要过度纠结PCB内部的走线层结构，毕竟结构建模的核心是服务于装配与外形适配。在做整机布局时，这类单板往往需要和电源模块、散热风扇、外接显示屏等组件配合安装，所以模型中所有元件的高度数据都要准确，比如最高的排针元件高度、USB接口的高度、主芯片加散热片的高度，这些数据直接决定了整机内部的层间间距，要是高度尺寸偏差过大，就会导致内部组件挤压，甚至损坏板载元件。
