双孔弧形连接手柄结构设计

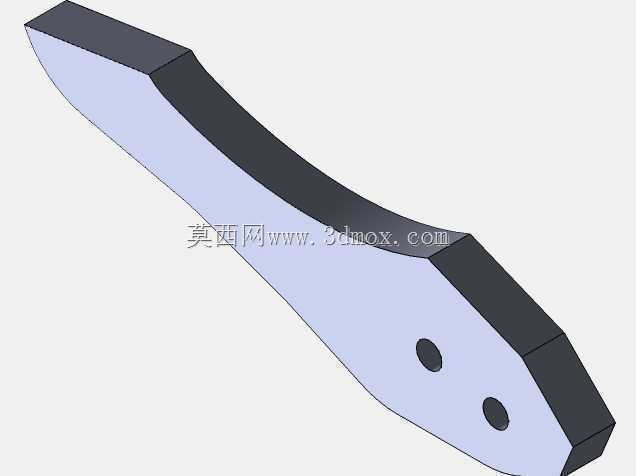

　　这类弧形双孔手柄常作为手动操作机构的施力构件，在各类工装夹具、小型手动设备、检修门启闭结构、工位调节机构中都有广泛应用，核心作用是为操作人员提供符合人机工程的施力点位，将手部的握持力传递到后端的传动或锁止结构上，完成锁紧、解锁、位移调节、档位切换等动作。从结构设计逻辑来看，整体采用变截面弧形梁构型，并非等厚度直杆设计，首先是适配人手握持时的自然弯曲姿态，握持段的弧度贴合掌心与指根的贴合曲线，操作时不会出现直杆件硌手、施力方向偏移的问题，长时间操作也能降低手部疲劳感。其次弧形的梁结构在受力时能更好地分散弯矩，相比同截面尺寸的直杆，在承受垂直于手柄长度方向的扳动力时，应力集中系数更低，不会在根部出现突然断裂的风险。

　　构件上的两个通孔为安装固定孔，孔位分布在构件较宽的一端，采用双孔排布的设计是为了避免单孔固定时出现的转动窜动问题，安装时通过两个紧固件将手柄与被驱动件刚性连接，传递扭矩时两个孔共同承受剪切力，相比单孔固定能承受更大的操作力矩，也不会因为长期反复受力出现孔位磨损、手柄松动的问题。安装端的截面做了加宽处理，一方面是为了预留足够的孔位布置空间，保证孔边到构件边缘的壁厚满足强度要求，避免紧固件锁紧时出现边缘开裂；另一方面加宽的安装面与被连接件的贴合面积更大，连接刚性更好，操作时不会出现贴合面翘曲、发力虚位的情况。

　　从外形尺寸边界来看，整体长度适配成年人单手握持的操作范围，握持段的厚度控制在人手能稳定握持的区间，不会因为过薄导致握持时割手，也不会因为过厚导致握持不牢、发力受限。构件的棱边都做了钝化处理，没有尖锐的直角边，避免操作时划伤手部。弧形段的曲率经过反复调整，既保证了握持时的贴合度，也避免弧度过大导致构件整体占用空间过多，在设备上安装后不会与周边的其他构件发生运动干涉。

　　设计过程中首先要明确手柄的额定操作力矩，根据常用的手动操作施力范围，反向推算构件的截面尺寸、孔位间距以及材料选型，这类手柄一般采用金属板材冲压成型或者工程塑料注塑成型，若用于重载操作场景则选用金属材质，表面做防滑或防锈处理；若用于轻载调节场景则可选用工程塑料材质，降低整体重量同时提升握持触感。孔位的尺寸公差需要与配套的紧固件匹配，保证安装时间隙控制在合理范围，既不会因为间隙过大导致安装后松动，也不会因为间隙过小导致装配困难。安装面的平面度也有相应要求，保证与被连接件完全贴合，避免锁紧后构件存在内应力，长期受力后出现变形。

　　在实际设备选型应用中，这类手柄可以替代传统的直杆手柄、T型手柄，在安装空间受限、操作角度有特殊要求的场景下使用，比如小型工装的快速夹紧机构、设备侧门的锁止手柄、工位载具的调节手柄等，安装时只需要在被驱动件上加工对应的两个螺纹孔或者通孔，即可完成装配，不需要额外的连接转接件，整体结构简单可靠，维护成本极低。受力分析时需要重点关注弧形段与安装段的过渡位置，这个位置是弯矩最大的区域，设计时做了平滑过渡处理，没有截面突变，避免应力集中导致的断裂失效，同时根据受力大小调整过渡区域的圆角半径，进一步提升结构的疲劳强度，满足反复操作的使用寿命要求。
