工业操作臂连接基座组件结构设计

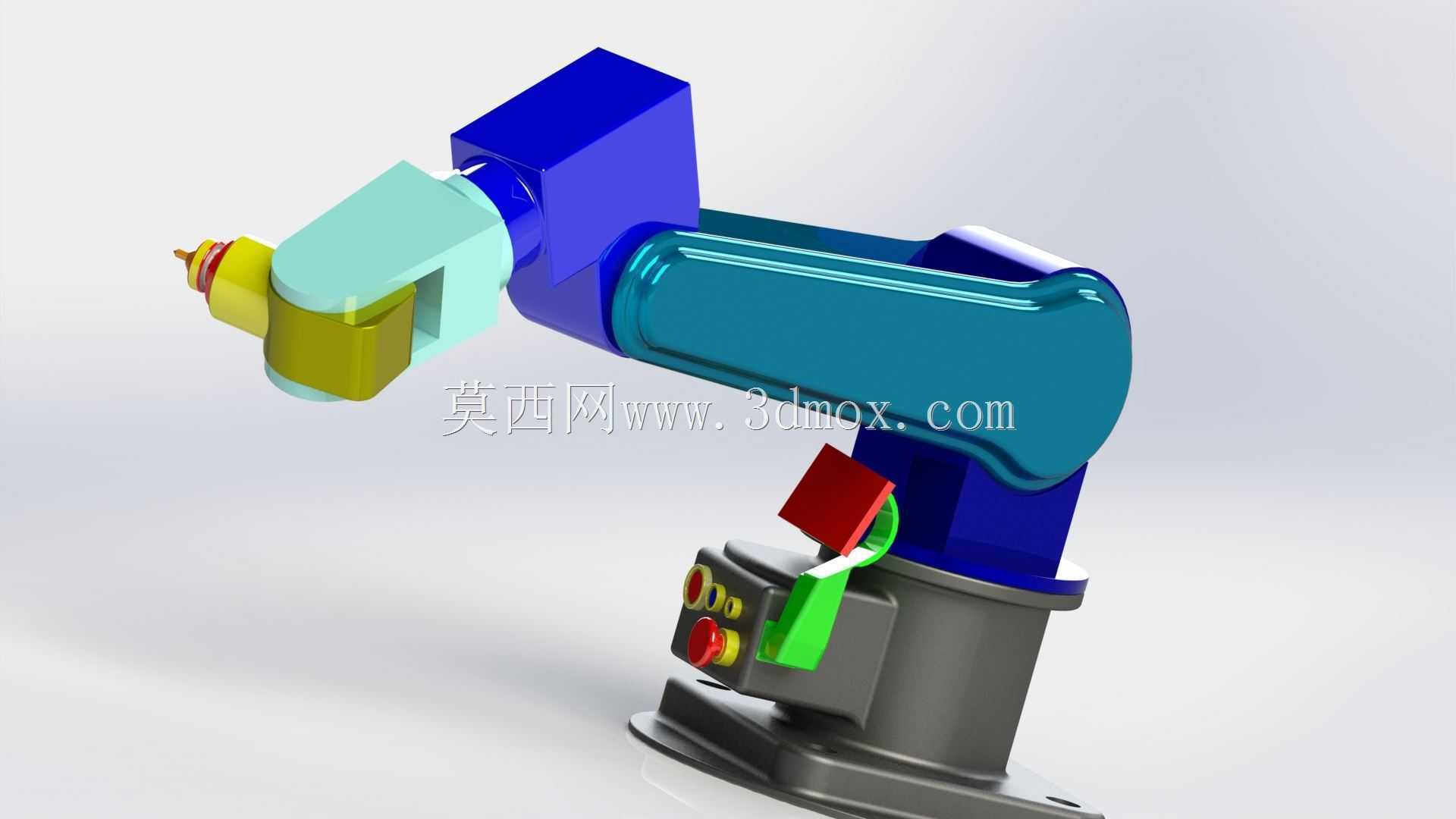

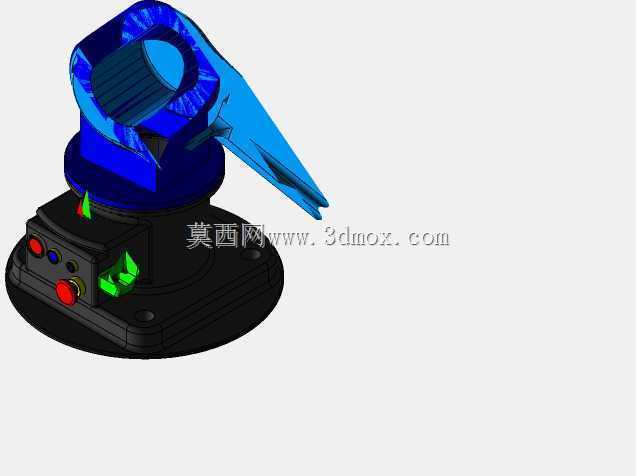

　　该臂组件属于工业操作执行机构的核心连接承载部件，主要应用在小型工位辅助操作、工装夹具切换、手动精密调节工位等场景中，承担末端执行件的承载、角度调节与姿态锁定功能，在装配工位的辅助定位、检测工位的探头姿态调整、小型工装的手动操作端都能见到这类结构的实际应用。从结构设计逻辑来看，组件下部采用圆盘式安装基座，基座上预留了均匀分布的安装孔位，可直接通过螺栓固定在工作台面或者设备的安装基准面上，安装面的平面度设计要求控制在0.05mm以内，保证安装后基座不会出现倾斜偏移，避免上部臂体转动时出现卡滞或者间隙过大的问题。基座内部集成了转动锁紧结构，上部的臂体连接座可绕基座中心轴做360度水平回转，回转配合面采用了轴孔间隙配合设计，

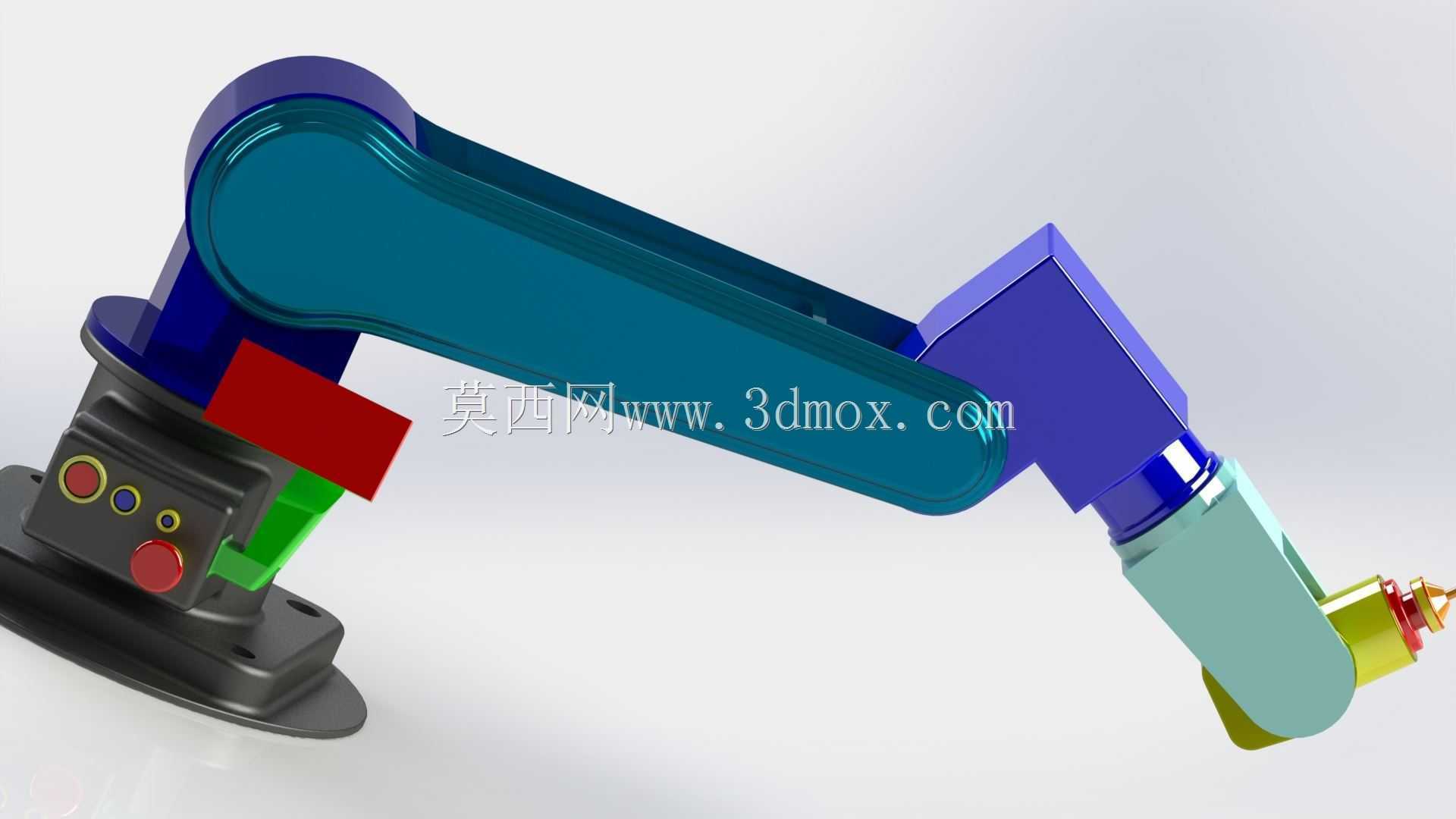

　　配合间隙控制在0.02-0.04mm之间，既保证转动时的顺滑度，又不会出现径向晃动影响末端操作精度。上部的臂体采用了带镂空减重的结构设计，在保证结构强度满足额定承载要求的前提下，尽可能去除非受力区域的材料，降低整体组件的自重，减少转动时的惯性力，让手动操作时的手感更轻盈，同时镂空结构也能方便内部线缆或者气路的布设，避免管线外露造成的剐蹭或者干涉问题。臂体的末端设置了标准的连接接口，可适配不同规格的夹具、操作手柄、检测探头等末端执行件，接口处设计了定位销孔与锁紧螺纹孔，更换末端件时可快速完成定位与固定，不需要反复调整位置精度。组件上集成的操作手柄采用了符合人体工学的倾斜角度设计，手柄表面做了防滑纹理处理，

　　操作人员握持施力时可顺畅带动臂体转动调整角度，调整到目标位置后可通过基座上的锁紧旋钮完成位置锁定，锁紧旋钮采用了大尺寸的红色按压式设计，佩戴劳保手套时也能方便操作，不需要额外工具即可完成锁紧与释放动作。基座侧面还设置了状态指示结构，不同颜色的标识块可对应臂体的不同工作状态，方便操作人员快速识别当前组件的锁定状态，避免误操作引发的安全问题。从安装边界来看，该组件整体安装占用的台面空间直径不超过160mm，竖直方向的总高度控制在120mm以内，臂体水平伸出的最大长度为110mm，在小型工作台面上安装也不会占用过多操作空间，适配大多数紧凑型工位的安装需求。结构设计时充分考虑了日常维护的便利性，所有转动配合位置都预留了润滑注油孔，

　　定期加注润滑脂即可保证长期使用的转动顺滑度，易损的锁紧垫片等零件都采用了标准化设计，出现磨损时可快速更换，不需要整体拆解组件。在受力设计上，该组件的额定垂直承载能力可达5kg，可满足大多数小型工装、检测元件、轻型夹具的安装承载需求，臂体在最大伸出位置时的偏摆量控制在0.1mm以内，保证操作时的位置精度满足工位要求。组件的所有棱角位置都做了倒圆角处理，避免操作时划伤操作人员，外露的紧固件都采用了内六角沉头设计，不会突出零件表面造成剐蹭隐患。
