铰接式臂链连接结构三维数模

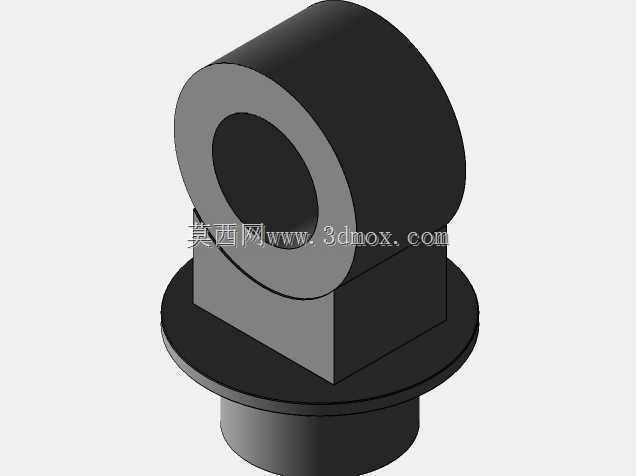

　　该铰接式臂链连接结构，多应用于工程机械臂架组、自动化输送线铰接段、工装夹具活动臂等需要实现相对回转运动的机械连接场景，核心作用是在两个相邻刚性构件之间传递载荷的同时，允许二者绕固定轴线完成限定角度的回转动作，避免构件运动过程中出现卡滞、应力集中断裂的问题。从实际工况适配角度看，这类结构常承受径向载荷与少量轴向窜动力，设计阶段优先考虑铰接面的耐磨性能与同轴度公差，上部的筒状铰接孔为销轴安装位，孔内壁预留了衬套安装余量，实际生产中可根据载荷等级选配铜基合金衬套或者自润滑复合材料衬套，降低铰接副的磨损速率，延长部件维护周期。下部的方形连接台与圆盘状安装法兰为一体结构，方形台的作用是传递扭矩，避免铰接座与下方安装基座之间出现相对转动，

　　圆盘法兰上可根据安装需求布置螺栓过孔，适配不同规格的内六角圆柱头螺栓或者六角头螺栓，实现与下方构件的刚性固定，法兰下方的短圆柱段为安装定位止口，装配时可插入下方基座的定位孔内，快速完成同轴度找正，降低现场装配的调校难度。设计过程中，铰接孔的轴线与下方安装止口的轴线垂直度公差控制在0.02mm以内，避免销轴安装后出现偏载，导致衬套局部磨损过快；方形连接台的棱边均做了R2的圆角过渡，避免热处理或者载荷冲击时出现应力集中开裂的问题，铰接孔的外圆壁厚根据额定载荷做了等强度优化，在保证结构刚度满足1.5倍额定载荷静载测试要求的前提下，尽可能去除非受力区域的多余材料，降低部件整体重量。从安装边界来看，上部铰接孔的内径适配常用的标准销轴规格，

　　孔的轴向长度根据铰接臂的板厚预留了0.5mm的轴向间隙，避免臂板转动时与铰接座端面出现摩擦；下方法兰的外径尺寸覆盖了方形连接台的最大轮廓，保证螺栓安装位有足够的支撑面，不会出现螺栓压紧力导致的法兰局部变形。实际应用中，这类臂链结构可单组使用，也可多组串联组成长距离的铰接臂组，比如在混凝土泵车的臂架连接位、高空作业平台的折叠臂段、自动化生产线的翻转工装铰接点都能看到同类结构的应用，设计时可根据具体的载荷大小调整铰接孔的直径、法兰厚度以及连接台的截面尺寸，无需改动整体的结构形式，适配性较强。建模过程中对各个配合面的尺寸公差做了对应标注，铰接孔的尺寸公差带选用H7，适配g6公差的销轴，形成间隙配合保证转动灵活，

　　同时不会因为间隙过大产生晃动；下方定位止口的公差带选用h6，适配基座上H7的定位孔，实现小间隙定位，装配后无需额外调校即可保证同轴度要求。结构的所有外露棱边除了特意保留的安装定位面外，均做了倒角或者圆角处理，避免加工和装配过程中出现锐边划伤操作人员的问题，也能减少喷漆或者表面处理时的积液问题，提升表面处理的质量。
