多接口集成式臂架连接支撑底座结构

　　在工程机械设备的臂架系统布设中，底座作为整套臂架结构的承载根基，直接决定了上部臂架动作的稳定性与载荷传递的可靠性，这款臂架底座的设计，完全围绕臂架铰接端的实际受力工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类底座多用于中小型工程机械臂架、自动化输送线摆臂、工位辅助机械臂的根部固定，需要同时承担上部臂架传递的竖向压载、横向倾覆力矩以及动作过程中的交变冲击载荷，因此在结构设计上，底部采用了带安装孔的方形法兰盘结构，四个安装孔均匀分布在法兰盘四角，安装时可通过螺栓将底座整体固定在设备主机架或者混凝土预埋基础上，法兰盘与上部主体结构之间做了大圆角过渡，避免应力集中导致的根部断裂问题，这也是承载类支撑件设计中必须考量的细节，很多新手建模时容易忽略过渡圆角，实际投用后很容易在交变载荷下出现焊缝开裂或者本体断裂的故障。

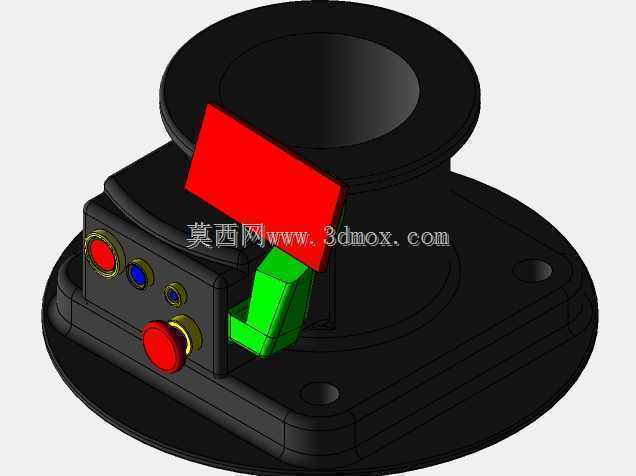

　　底座上部的筒状承接结构，是用来对接臂架根部的回转或者铰接构件的，内孔的尺寸公差需要和臂架端的铰接轴、回转支承外圈做匹配设计，建模时已经预留了配合间隙，同时筒壁的厚度经过载荷核算，能够满足额定载荷下的刚度要求，不会出现臂架举升时筒壁变形导致的卡滞问题。底座侧面集成的多组接口，是这款结构区别于普通焊接式底座的核心设计点，不同口径的接口分别对应液压管路穿设、控制线缆走线、传感器安装的功能，其中带红色防护帽的大口径接口是主液压油道的接入端，蓝色、黄色的小口径接口分别对应控制油路和信号线缆的穿设通道，侧面突出的带红色按钮的安装位，是预留的紧急停止阀或者压力检测元件的安装座，旁边的绿色弯折结构是线缆导向防护槽，能够避免臂架回转过程中管线被拉扯、磨损，这类集成式的接口设计，省去了现场安装时额外焊接管线支架的工序，也让底座周边的管线排布更加规整，减少了管线故障的排查难度。

　　在设计思路上，这款底座没有采用传统的分体焊接结构，而是整体式的结构设计，主体部分的壁厚均匀，既适合铸造工艺成型，也可以通过整块坯料数控加工完成，能够根据不同的产能需求和成本预算选择对应的加工工艺。安装边界方面，底部方形法兰的边长尺寸适配常规的主机架安装面规格，四个安装孔的孔距符合通用的工程机械安装孔位标准，不需要对原有设备的安装面做额外的打孔改造，上部承接筒的中心高度经过核算，能够保证臂架在最低俯角状态下不会和底部安装面发生干涉，侧面的所有接口的朝向和伸出长度，都预留了足够的管线安装操作空间，现场接管接线时不需要额外调整底座的安装角度。从受力传递路径来看，上部臂架的载荷通过承接筒传递到底座主体，再通过底部法兰均匀分散到安装基础上，侧面的接口和安装座都做了局部加厚处理，避免安装元件后出现局部应力过大的问题，线缆导向槽的弯折角度做了圆弧过渡，不会对穿设的线缆外皮造成切割损伤，所有外露的安装端面都预留了密封槽的位置，安装液压元件或者电气元件时可以加装密封圈，满足户外作业场景下的防尘防水要求。

　　对于结构设计从业者来说，这类支撑底座的建模核心不在于复杂的曲面造型，而在于每一处尺寸的工程合理性，比如安装孔的大小要匹配对应规格的螺栓，孔边到法兰边缘的距离要满足螺栓拧紧的操作空间，接口的螺纹规格要和通用的液压管接头、电缆格兰头匹配，这些细节往往决定了一个三维模型能不能真正落地加工使用，而不是只能做展示用的外观模型。这款臂架底座的所有特征都对应实际的装配和受力需求，没有多余的几何结构，在建模过程中也充分考虑了加工工艺的可行性，比如所有的内角都做了适配刀具半径的圆角处理，不需要后续做额外的清根工序，能够有效降低加工成本，缩短生产周期。在设备选型适配时，只需要核对上部臂架的根部连接尺寸、整体额定载荷以及安装面的孔位参数，就可以直接选用这款底座结构，也可以根据具体的载荷等级调整对应部位的壁厚尺寸，拓展适配不同吨位的臂架系统。
