钢制商用车轮辋金属支撑结构

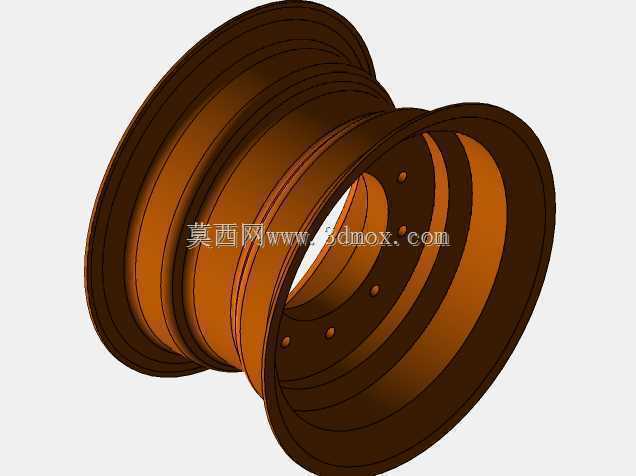

　　商用车轮辋作为轮胎装配的核心承载基体，日常作业中需要同时承担整车垂直载荷、行驶过程中的侧向冲击以及制动带来的扭矩传递，其结构合理性直接关系到车辆行驶的安全性与轮胎使用寿命。这款钢制轮辋采用多台阶式深槽结构设计，整体为旋压成型的薄壁回转体，不同直径的台阶环带分别对应轮胎胎圈的安装位、密封贴合面以及轮辐装配止口，各环带之间通过平滑圆弧过渡，避免应力集中导致的疲劳开裂。

　　从实际装配边界来看，轮辋中部的安装法兰面均匀分布螺栓过孔，孔位公差严格匹配车桥轮毂的定位销尺寸，装配时法兰面与轮毂贴合面的平面度控制在0.1mm以内，保证高速转动时的动平衡精度。轮辋两侧的胎圈座带有5度左右的倾斜角度，既方便轮胎安装时的滑入定位，也能在轮胎充气后通过胎圈与斜面的压紧力实现可靠密封，避免重载行驶时出现轮胎脱圈的风险。

　　设计过程中首先需要匹配对应规格轮胎的内腔尺寸，轮辋的标定宽度直接决定了轮胎接地时的胎面变形量，过窄的轮辋会导致胎侧过度挤压变形，增加高速行驶时的胎温升高风险，过宽则会加大轮胎安装难度，同时提升转向系统的负载。这款轮辋的轮缘部分采用加厚卷边结构，轮缘高度符合对应载荷等级的行业规范，能够在车辆经过坑洼路面、轮胎受到侧向挤压时，为胎侧提供足够的支撑，避免胎圈直接撞击硬物造成损坏。

　　在结构强度校核层面，轮辋本体的壁厚根据不同区域的受力情况做差异化设计，中部与轮辐连接的区域壁厚最大，承担主要的载荷传递，两侧靠近轮缘的区域适当减薄，在保证整体刚度满足要求的前提下控制整体重量，降低非簧载质量，提升车辆的悬挂响应表现。轮辋表面的通风缺口均匀分布在安装法兰周边，既可以在车辆行驶时引导气流穿过，带走制动系统产生的热量，也能作为拆装时的着力点，方便维修时使用撬棍完成轮胎的拆装作业。

　　实际应用场景覆盖轻卡、中型载货汽车以及短途客运车辆，这类车辆日常行驶路况复杂，既有铺装路面的高速行驶工况，也有工地、矿区等非铺装路面的冲击载荷，轮辋的材料选用高强度低碳钢，经过旋压成型后再做表面防锈处理，能够适应潮湿、多泥沙的使用环境，避免长期使用后出现锈蚀剥落影响平衡精度。在三维建模过程中，所有回转曲面都通过参数化草图驱动，调整轮辋宽度、直径、螺栓孔分布圆直径等参数时可以快速生成对应规格的模型，方便后续做有限元分析时直接导入，模拟不同载荷下的应力分布，验证圆弧过渡区域、螺栓孔周边的应力是否在材料许用范围内。

　　安装时需要注意轮辋中心孔与轮毂定位轴的配合公差，间隙过大会导致转动时出现径向跳动，加剧轮胎的不均匀磨损，配合过紧则会导致拆装困难，维修时难以从轮毂上取下轮辋。胎圈座的表面粗糙度需要控制在合理范围，过于粗糙会划伤轮胎胎圈的橡胶层，影响密封性能，过于光滑则可能在大扭矩输出时出现胎圈与轮辋的相对滑动，导致气门嘴被扯断。这款轮辋的结构设计充分考虑了售后维修的通用性，螺栓孔的分布尺寸、轮缘的轮廓参数都符合通用轮辋的互换标准，损坏后可以直接替换同规格的标准配件，不需要额外定制加工，降低车辆的运维成本。
