钣金折弯式长条通风栅结构设计

　　在各类工业电控柜体、户外设备舱、精密机床外罩的结构设计中，通风散热构件的选型与结构设计一直是平衡防护等级、散热效率、结构强度三者关系的核心环节，这款长条型折弯通风栅，正是针对狭长安装空间的通风需求开发的专用结构件。从实际应用场景来看，这类构件常被布置在设备侧壁的狭长预留槽位、操作台边缘的散热通槽、或是长条型照明灯具的壳体散热段，相比方形或圆形的独立通风孔组，一体化的长条折弯结构无需额外拼接多组小尺寸通风件，能大幅减少现场安装的紧固件用量，同时降低拼接缝隙带来的防尘防水隐患。

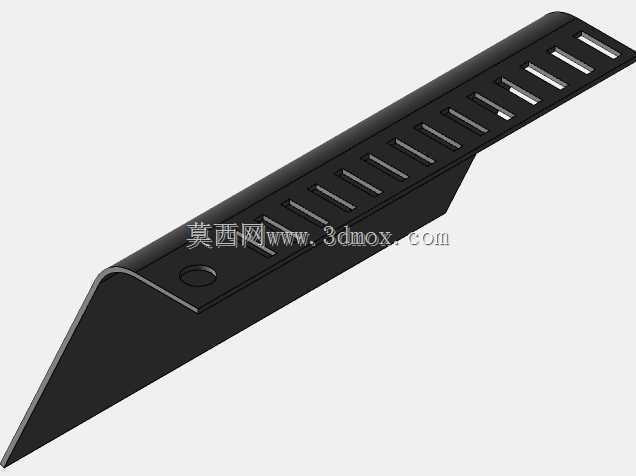

　　从结构功能特性上看，该构件采用一体化钣金折弯成型工艺，主体为等宽长条结构，其中一侧带有90度折弯的安装边，安装边上预留了沉头安装孔位，安装时可直接通过沉头螺丝将构件固定在设备壳体的预留开口内侧，安装后构件的冲孔段与壳体表面齐平，不会突出壳体表面造成磕碰或积灰。冲孔段采用等距排布的长条形通风孔，孔型沿构件长度方向均匀排列，相邻孔位之间保留足够宽度的钣金连接筋，既保证了足够的通风通流面积，又不会因为开孔过密导致构件整体刚性下降，在承受常规的外力碰撞、或是设备运行带来的振动时，不会出现孔边变形、构件翘曲的问题。构件末端的斜切折弯设计，是针对安装空间的适配优化，当设备壳体的转角位置存在斜向的结构加强筋、或是相邻部件存在安装干涉时，斜切的端部可以直接避让开干涉位置，无需现场对构件进行二次切割打磨，减少现场安装的加工工作量。

　　在设计思路的考量上，这款通风栅没有采用常见的平板冲孔后额外加装压边的结构，而是直接通过钣金折弯一次成型安装边与主体通风面，省去了额外的压条配件，减少了零件数量，同时折弯形成的直角边本身就具备加强筋的作用，能大幅提升长条构件的抗扭刚性——长度超过300mm的长条平板钣金件，如果没有折弯边加强，仅靠1.2-1.5mm厚度的冷轧钢板，很容易在运输或安装过程中出现扭曲变形，而90度折弯的安装边相当于在构件长度方向增加了一道连续的加强筋，能让构件的整体抗扭强度提升60%以上，即使是长度达到500mm的规格，也能保持平直度满足安装要求。冲孔的孔型选择长条形而非圆形，也是基于通流效率的考量，相同开孔面积下，长条形孔的通风阻力更小，气流穿过时的风噪更低，对于布置在操作人员附近的设备操作台来说，更低的通风风噪能有效改善操作岗位的噪音环境；同时长条形孔的冲孔模具加工更简单，钣金冲压时的料边受力更均匀，不会出现圆形孔密集排布时容易产生的孔间料带撕裂问题。

　　从安装边界与尺寸适配的角度来看，该构件的宽度方向尺寸控制在较窄的范围内，适合安装在设备壳体上宽度20-40mm的狭长开口，安装边的宽度设计为10mm，刚好能覆盖开口边缘的钣金毛边，同时提供足够的螺丝安装空间，沉头孔的位置距离折弯边的距离经过精确计算，安装后沉头螺丝的头部完全沉入钣金表面，不会突出影响外观或造成刮擦。构件的折弯圆角采用钣金加工常用的R0.8-R1.5mm圆角，适配常规数控折弯机的加工参数，无需特殊定制折弯模具，加工时的回弹量也经过提前测算，批量生产时能保证折弯角度的一致性，安装后不会出现与壳体表面贴合不严的缝隙。斜切段的角度设计为45度，是通用的干涉避让角度，能适配绝大多数设备壳体转角位置的加强筋布局，如果遇到特殊角度的干涉场景，也可以在建模时直接调整斜切角度，参数化的建模逻辑能快速调整尺寸生成对应规格的模型，无需重新绘制整体结构。

　　在实际选型应用中，这类通风栅的材质通常选用1.2mm厚度的冷轧钢板，表面做黑色喷塑处理，既能满足户外设备的防腐蚀要求，黑色外观也能和多数工业设备的深色壳体保持视觉统一；如果是用于食品加工、医疗设备等对卫生要求较高的场景，也可以将材质替换为304不锈钢，表面做拉丝处理，同样的结构尺寸就能满足不同场景的使用需求。需要注意的是，在确定安装开口尺寸时，要预留出安装边的搭接余量，开口的长度要比构件通风段的长度短5mm左右，保证安装边能完全搭接在壳体壁面上，避免出现缝隙导致灰尘或水汽进入设备内部；如果设备的防护等级要求达到IP54以上，还可以在构件安装边与壳体壁面之间加装薄型密封泡棉条，不需要改动主体结构就能提升防护等级，适配更多复杂的使用环境。
