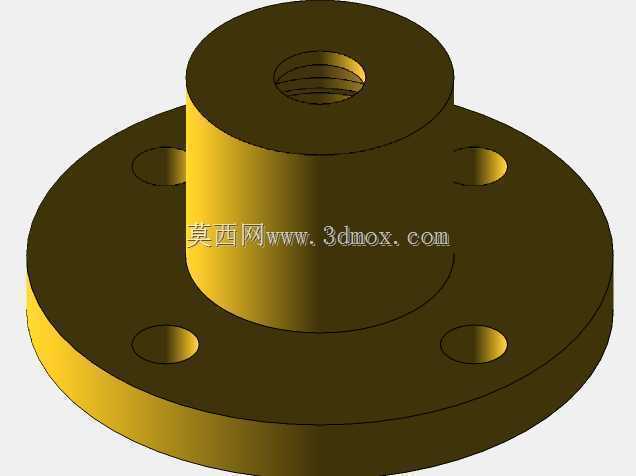

带内螺纹法兰式金属连接圆盘结构

　　在流体输送管路、小型设备机架连接、气动元件安装固定等场景里，这类带中心内螺纹的法兰式圆盘是非常常见的连接载体，它不需要额外加工焊接凸台，就能同时实现轴向螺纹连接与径向法兰面的多点位固定，适配很多空间紧凑、需要频繁拆装的装配位置。从结构设计逻辑来看，这类圆盘的核心功能是实现两种不同连接形式的转换：上部的凸台段加工内螺纹，用来和带外螺纹的杆件、管接头、调节螺杆直接旋合，下部的圆盘法兰面均匀分布安装通孔，用来穿装螺栓固定在基座、面板或者另一组法兰端面上，两种连接形式集成在同一个零件上，省去了中间转接件的装配误差累积，也减少了整体结构的零件数量。设计这类零件的时候，首先要确定中心内螺纹的规格与旋合长度，

　　上部凸台的高度不能低于螺纹公称直径的1.2倍，保证螺纹连接有足够的啮合牙数，避免受轴向拉力时出现滑牙失效；凸台和下部圆盘的衔接位置要做圆角过渡，不能直接加工成直角，不然在受交变载荷的时候，转角位置会出现应力集中，长期运行容易产生疲劳裂纹。下部法兰盘的直径要根据安装螺栓的规格来确定，四个安装孔的中心圆直径要留出足够的扳手操作空间，孔的直径比配套螺栓大0.5到1mm，补偿安装时的位置误差，法兰盘的厚度要根据螺栓预紧力来核算，不能太薄，不然拧紧螺栓的时候法兰面会出现翘曲变形，导致连接面密封失效或者固定不稳。从安装边界来看，这类零件的轴向安装尺寸是上部凸台顶面到法兰盘底面的总高度，径向占用尺寸是法兰盘的外圆直径，

　　安装的时候要保证法兰盘底面和安装基面完全贴合，不能有切屑、毛刺垫在结合面之间，不然固定后会出现倾斜，导致中心螺纹的轴线和安装基面不垂直，后续连接的杆件会出现别劲、磨损加剧的问题。实际使用中，这类圆盘常用来做小型气缸的尾部安装座、调节螺杆的支撑底座、低压管路的中间转接法兰，在轻工自动化设备、小型液压站、实验室流体装置里的应用尤其广泛。建模的时候要注意内螺纹的收尾处理，不能把螺纹直接加工到凸台根部，要留出2到3个螺距的退刀空间，符合实际机械加工的工艺要求；法兰盘上的安装孔要做孔口倒角，去除钻孔产生的毛刺，也方便螺栓顺利穿入。如果是用在有密封要求的管路场景，法兰盘的贴合面还可以加工密封槽，安装O型圈实现端面密封，

　　这时候法兰盘的厚度要额外留出密封槽的加工深度，避免槽底过薄影响零件强度。和普通的平法兰相比，这种带凸台内螺纹的结构不需要在安装面板上加工大直径的过孔，只需要留出对应螺栓的安装孔位就行，对安装基面的加工要求更低，装配的时候直接把圆盘贴在基面上，穿入螺栓拧紧，再把带外螺纹的零件旋入中心螺纹孔即可，装配效率比分体式的转接结构高很多。在受力方面，这类零件主要承受中心螺纹连接带来的轴向拉力，以及法兰面螺栓固定时的压紧力，设计时要保证凸台和法兰盘连接位置的强度足够，必要时可以在凸台根部增加加强筋，但如果安装空间对零件外形轮廓有要求，不允许有突出的筋位，就通过加大衔接圆角、适当增加法兰盘厚度的方式来提升强度，避免结构干涉。
