伺服电机配套塑料防护外罩结构设计

　　在工业自动化产线的伺服驱动单元布局中，这类塑料外罩是伺服电机本体防护体系里容易被忽略但直接影响长期运行稳定性的配套部件，很多现场运维的故障溯源里，都能找到外罩选型或安装不当的诱因。不同于金属冲压护罩的厚重感，这款塑料材质的外罩在设计之初就瞄准了中轻载工况下的伺服安装场景，比如3C电子组装设备的进给轴驱动、小型包装机械的主传动伺服、桌面型自动化工作站的动力单元防护，这类场景里电机不会持续暴露在强冲击、高磨蚀的环境下，但长期存在车间浮尘、切削液飞溅、接线端误触碰的风险，外罩的核心作用就是在不额外增加过多安装负载的前提下，给电机的接线端、尾部编码器区域形成一道物理屏障。

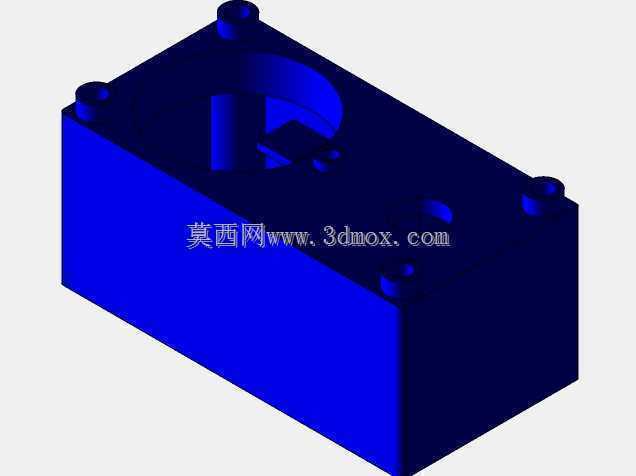

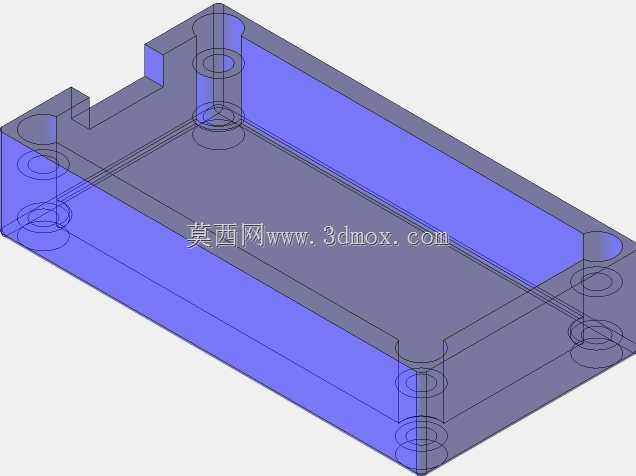

　　从结构形态上看，这款外罩采用了半围合的腔体设计，腔体的内轮廓完全匹配对应型号伺服电机的尾部安装基准，没有多余的冗余空间，避免了护罩与电机本体之间出现晃动间隙。四周预留的安装柱是整个结构的受力核心，每个柱体都做了根部加厚的过渡处理，注塑成型时能减少缩痕，同时安装锁紧时的应力会顺着加厚的筋条分散到整个罩体侧壁，不会因为单颗螺丝锁紧力过大导致柱体开裂。柱体的内孔尺寸匹配常规的电机安装螺丝规格，孔位的同轴度公差控制在0.1mm以内，安装时不需要额外扩孔或者调整对位，能直接卡在电机尾部的预设安装位上。

　　设计过程中优先考虑了塑料材质的成型特性，整个罩体的壁厚保持均匀过渡，没有出现壁厚突变的区域，避免注塑冷却过程中出现翘曲变形，影响最终的安装贴合度。侧壁的高度刚好覆盖电机尾部的接线端子与编码器接线区域，不会遮挡电机本体的散热筋结构——这点在实际应用中非常关键，很多不合格的自制护罩为了追求防护面积盲目加高侧壁，反而挡住了电机的散热风道，导致电机长期运行温度偏高，编码器信号出现温漂，影响进给精度。这款外罩的下边缘做了微倒角处理，安装时不会刮伤电机表面的喷涂层，也不会割伤安装人员的手部，边缘与电机壳体之间预留了0.5mm的均匀间隙，既不会因为加工误差导致装配卡滞，也能避免大颗粒粉尘从缝隙直接进入罩体内部。

　　从安装边界来看，这款外罩的外部轮廓尺寸完全适配对应功率段伺服电机的尾部安装空间，不会和旁边的拖链、安装支架、相邻轴的传动部件产生运动干涉。在多轴密集排布的伺服安装场景里，比如多轴点胶机、小型龙门运动平台的驱动端，相邻电机的间距往往只有十几毫米，这款外罩的外侧壁做了直面设计，没有向外突出的凸台或者卡扣结构，能最大化压缩安装占用空间，不需要为了避让护罩额外调整电机的安装位置。罩体的顶部预留了平整的平面区域，现场运维时可以临时粘贴电机的轴号标识、线缆标签，不会因为表面弧度导致标签起翘脱落。

　　材质选择上适配注塑工艺的通用工程塑料，具备基础的耐油、耐弱腐蚀特性，能应对车间日常的切削液飞溅、润滑油滴落场景，不会因为长期接触工业油品出现脆化开裂。和金属护罩相比，塑料材质本身不导电，即使接线端出现轻微的绝缘层破损，也不会因为护罩导电导致短路接地故障，同时自身重量只有几十克，安装在电机尾部不会给电机的输出轴带来额外的偏载，不会影响电机的动态响应性能，在高速往复运动的进给轴上使用时，也不会因为护罩自身重量产生额外的振动噪音。

　　实际选型匹配时，只需要确认对应伺服电机的尾部安装孔位间距、尾部突出长度两个核心尺寸，就能判断这款外罩的适配性，不需要对电机本体做任何改装，直接利用电机原有的安装螺丝就能完成固定，后期维护拆卸时只需要松开对应螺丝就能取下护罩，操作接线、调试编码器时不需要完全拆解整个电机的安装结构，能大幅缩短现场运维的时间。在一些有洁净度要求的生产场景里，这种光滑表面的塑料外罩也更容易擦拭清洁，不会像金属护罩那样容易积留锈迹或者涂层脱落的碎屑，满足洁净车间的使用要求。
