带螺旋桨减速装置的航模动力单元

　　这套动力单元主要面向小型遥控航空模型场景使用，是航模飞行系统里负责输出飞行动力的核心组件，适配固定翼、小型像真航模这类需要稳定拉力输出的机型，替代传统直连电机的动力方案，解决小尺寸高转速动力源扭矩不足的问题。从实际使用场景来看，这类带减速的动力结构常应用在翼展1米以内的轻量固定翼航模上，也可适配小型遥控飞艇、室内慢飞航模的动力需求，相比直驱结构，能在相同动力输入下获得更大的螺旋桨扭矩，带动大尺寸低转速螺旋桨，提升低速飞行时的拉力表现，降低动力单元的能耗，延长航模单次飞行的续航时长。

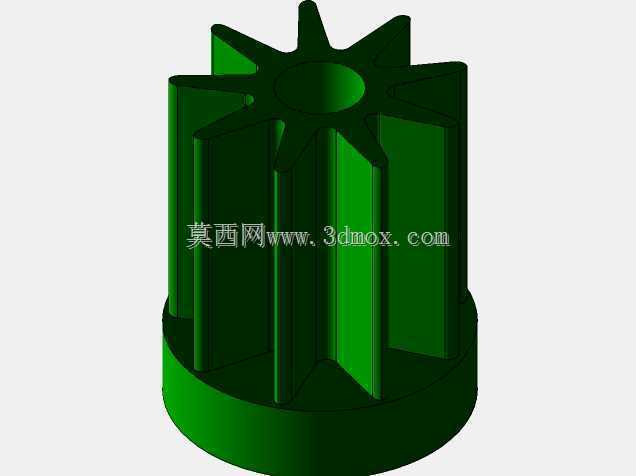

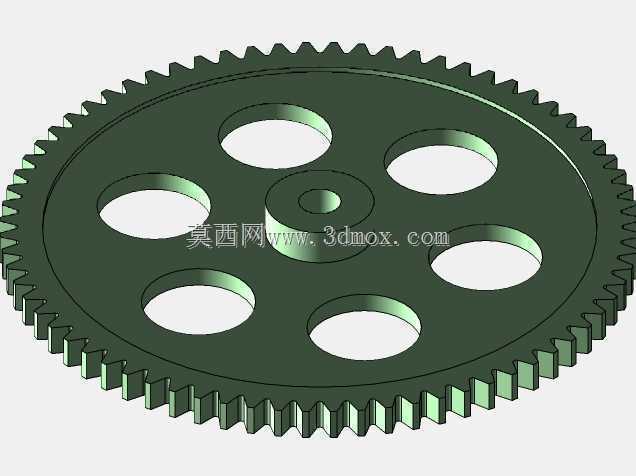

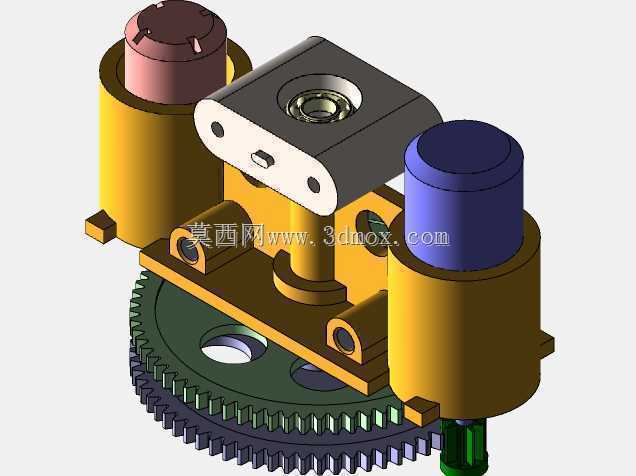

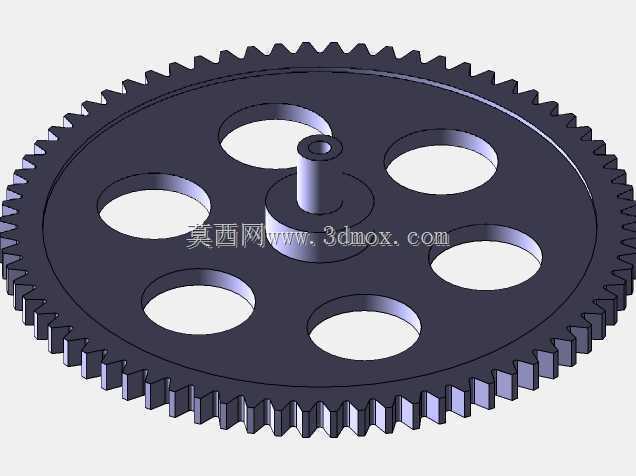

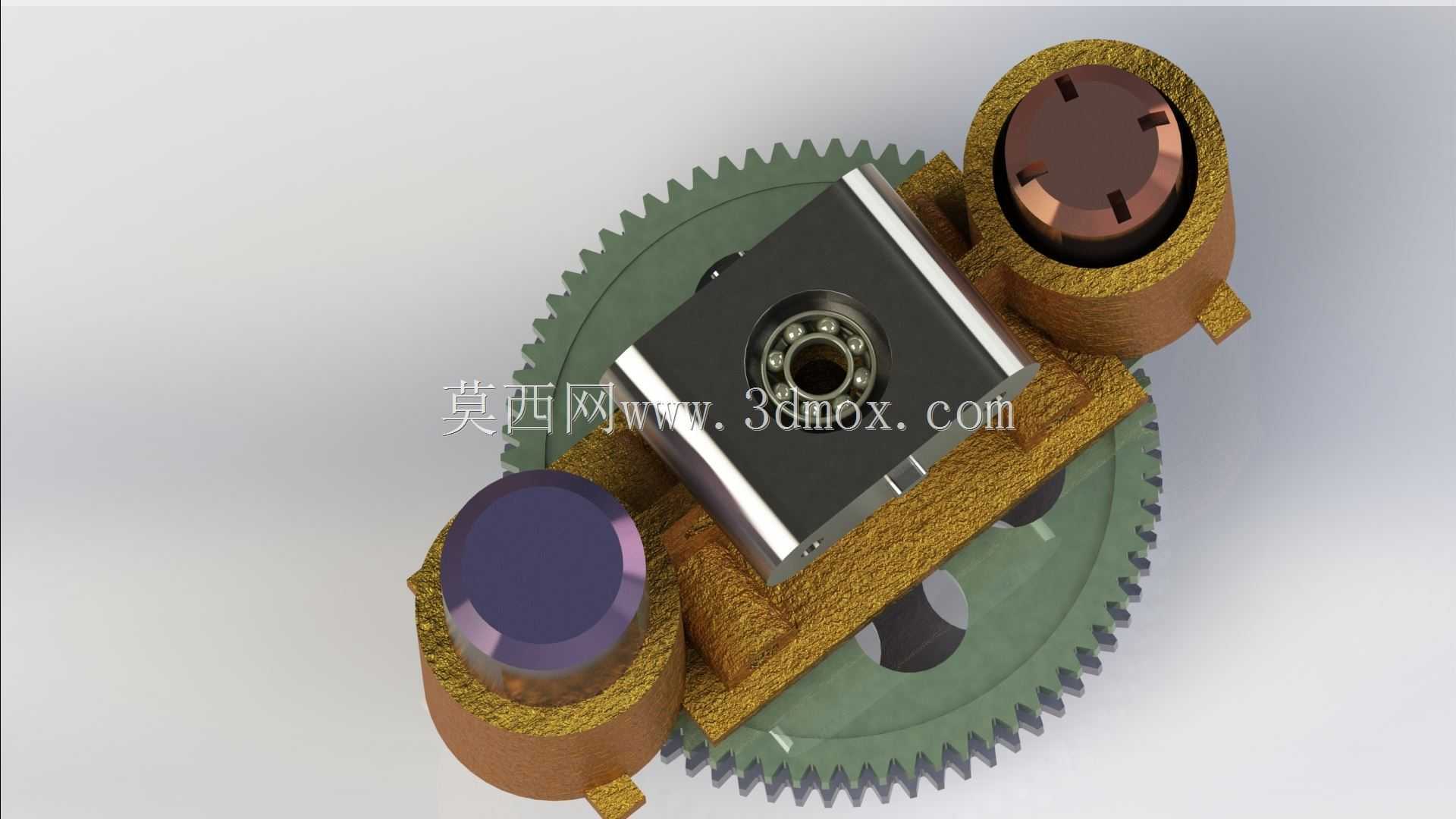

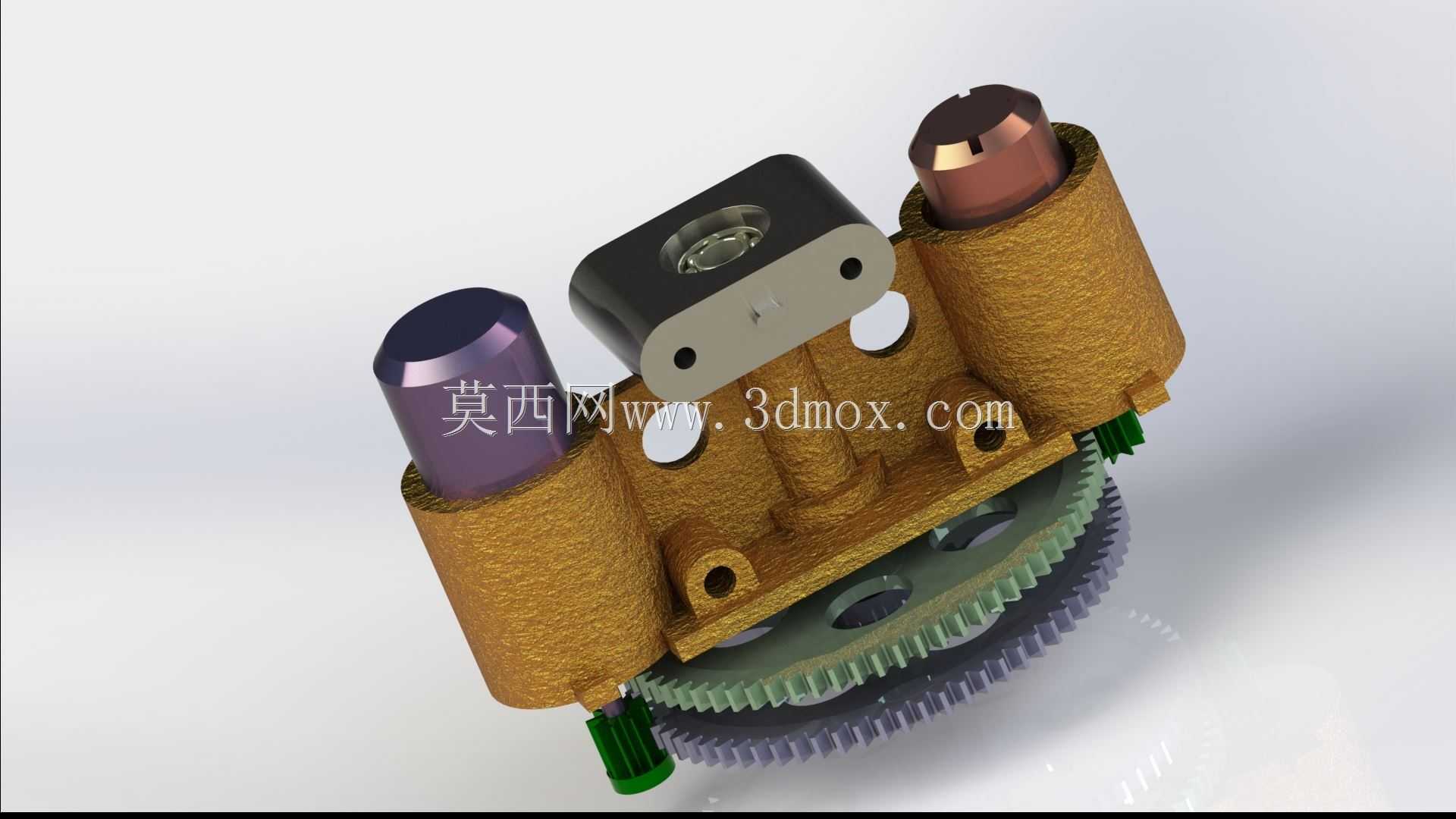

　　功能特性上，这套动力单元整合了动力安装基座、齿轮减速组、螺旋桨安装位三个核心部分，基座部分采用一体化的缸体式造型，预留了两个动力输入部件的安装孔位，可适配常规尺寸的航模驱动电机，孔位的同轴度公差控制在0.02mm以内，避免高速运转时出现偏心震动；减速组采用直齿圆柱齿轮传动结构，主动齿轮与从动齿轮的传动比设置为3.2:1，可将输入的高转速降低到适合螺旋桨工作的转速区间，齿轮啮合侧隙控制在0.05mm到0.1mm之间，既保证传动顺畅无卡滞，又能减少反向间隙带来的传动虚位；螺旋桨安装轴位于减速组从动齿轮的中心位置，轴端预留了标准的航模螺旋桨安装卡位，可适配孔径2mm、直径范围150mm到220mm的两叶螺旋桨，安装位带有防转卡槽，避免大扭矩输出时螺旋桨与轴发生相对转动。

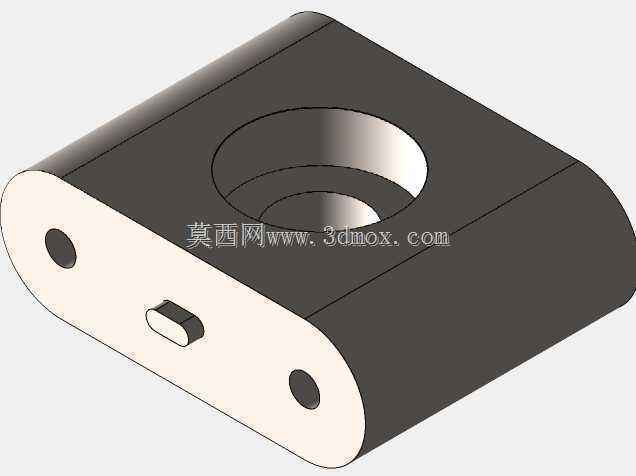

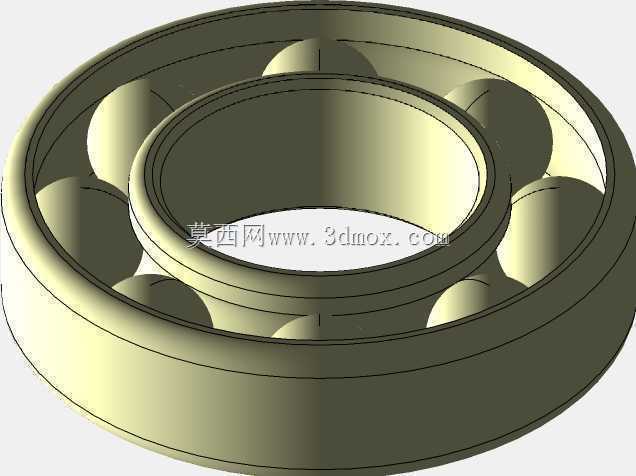

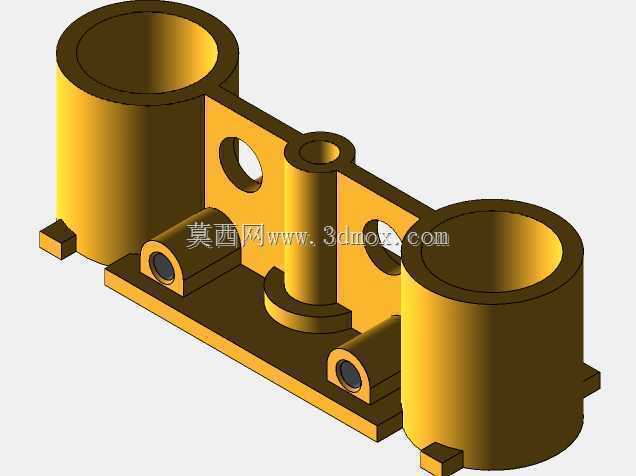

　　设计思路上，整个结构优先考虑轻量化与安装便捷性，基座部分的壁厚设置为1.2mm，在保证结构强度的前提下尽可能降低整体重量，整体不含动力源的重量控制在18g以内，不会给轻量航模带来过多的负载；基座侧面预留了两个固定安装耳，安装耳上开有2.5mm的通孔，可通过M2螺丝直接固定在航模的防火墙上，安装孔的中心距为28mm，匹配市面上多数小型航模的防火墙安装孔位标准，不需要额外制作转接件；齿轮组的支撑采用上下双轴承定位，上轴承位于基座内部的轴承位，下轴承位于基座底部的端盖上，两个轴承的同轴度通过基座的一体加工保证，可承受螺旋桨转动时产生的径向拉力，避免长时间运转后轴出现偏摆。

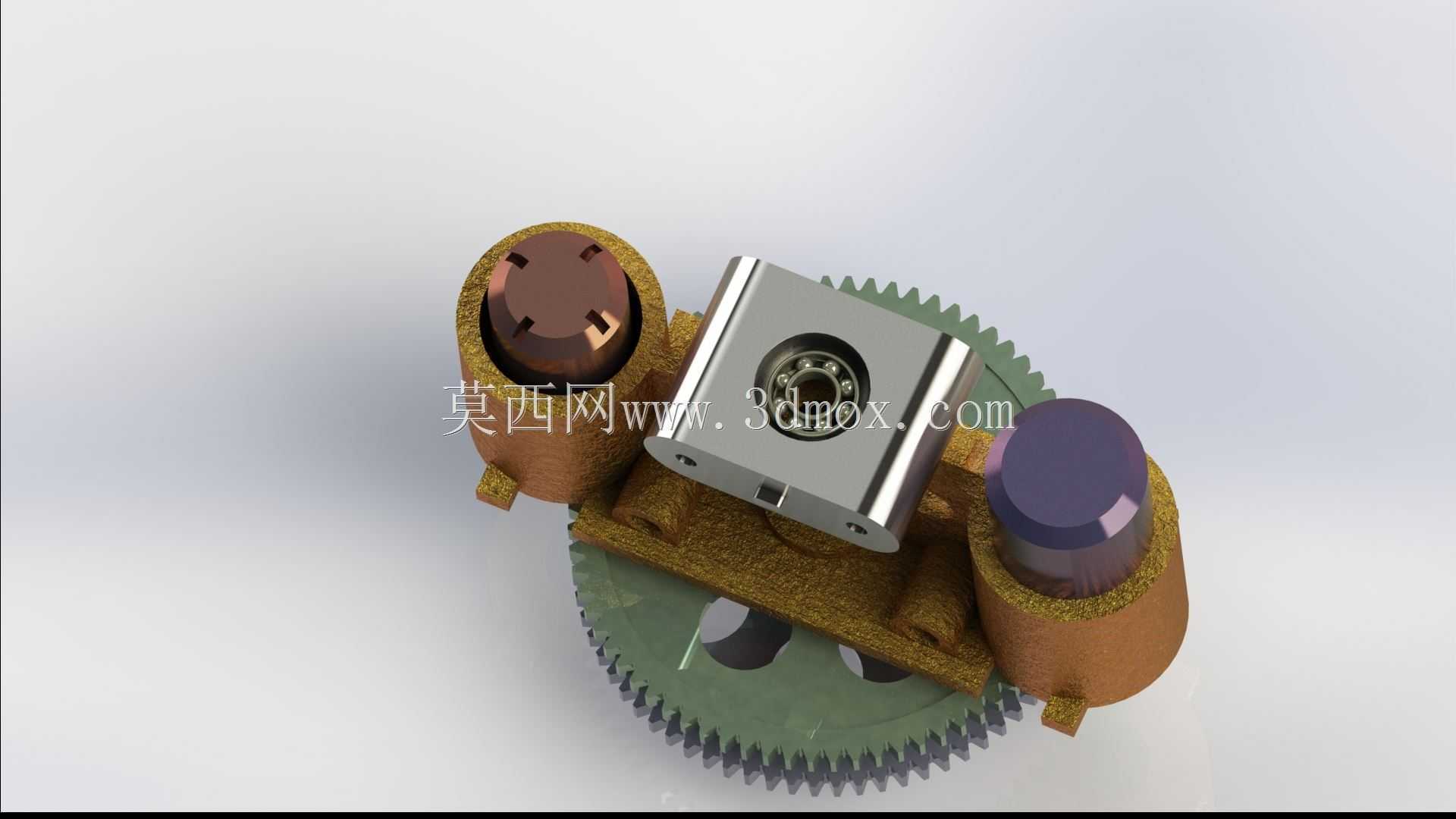

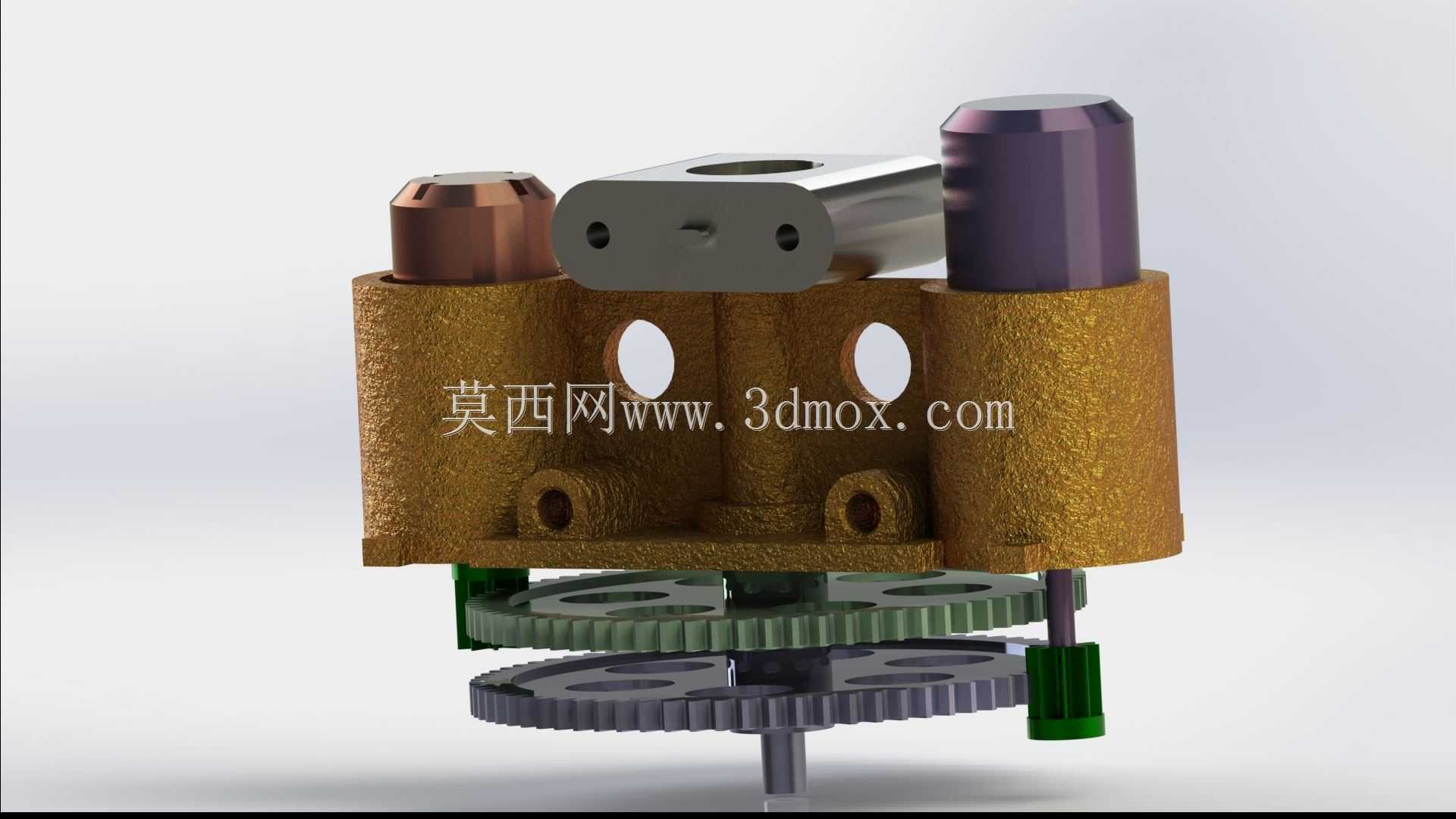

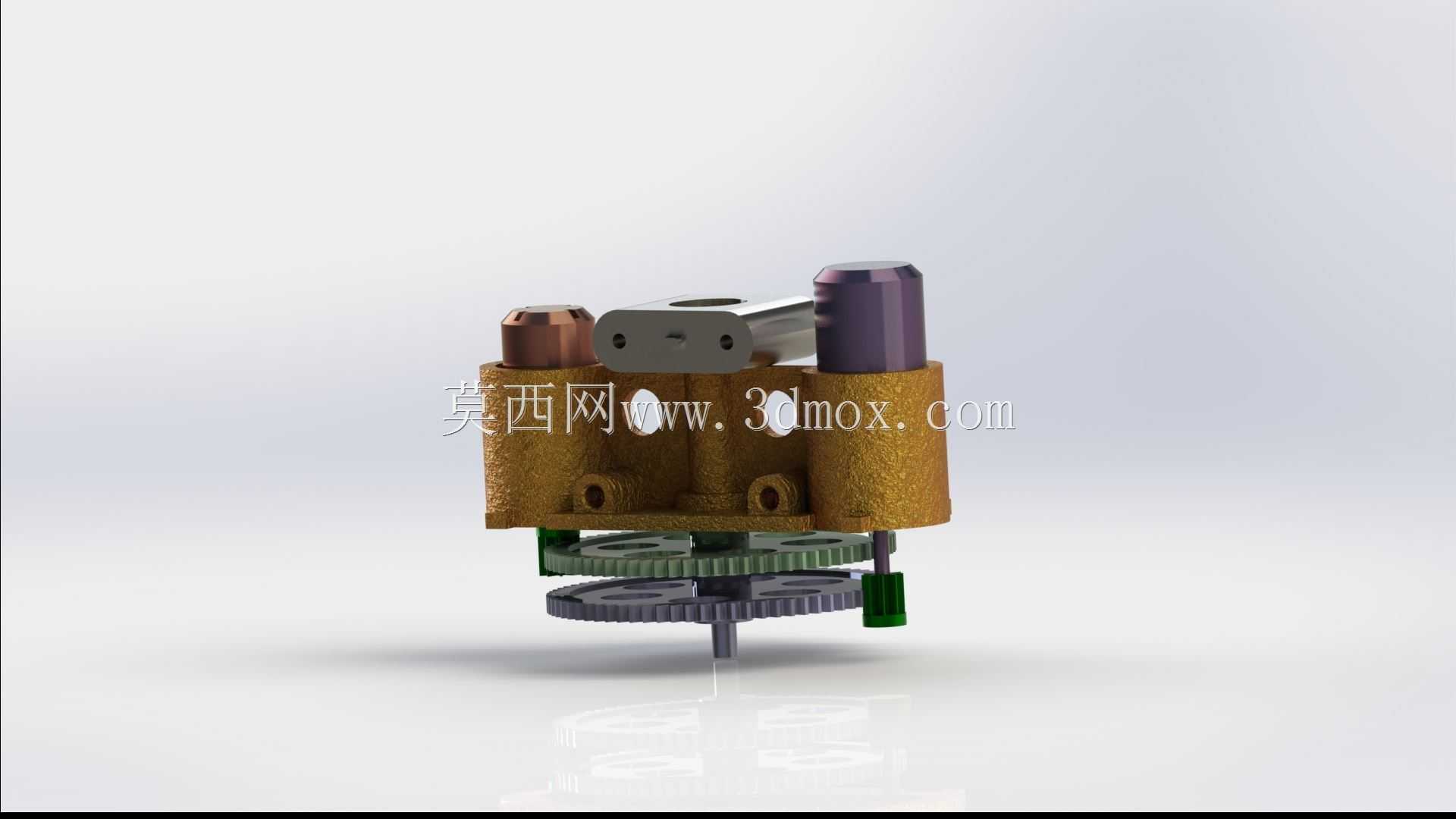

　　外形尺寸与安装边界方面，整个动力单元的最大外径为32mm，总高度（从基座顶部到螺旋桨轴下端）为42mm，安装时需要在航模防火墙上预留直径不小于35mm的安装空间，防火墙到螺旋桨安装位的距离需要保证不小于10mm，避免螺旋桨转动时与机身结构发生干涉；基座侧面的突出部件最大突出量为4mm，布线时需要注意避开这些突出位置，避免线材被转动部件剐蹭；底部的齿轮组部分带有防护边，可避免安装时手指误触转动齿轮，也能减少飞行过程中杂物进入齿轮啮合区域造成卡滞。实际装配时需要注意，动力输入部件的输出轴与主动齿轮的配合采用过盈配合，压入时需要保证轴的插入深度到位，避免高速运转时齿轮脱出；齿轮啮合处需要涂抹少量低温润滑脂，减少齿轮磨损，降低运转噪音，润滑脂选用粘度较低的航模专用润滑脂即可，避免粘度过大造成传动阻力增加。这套结构在实际测试中，搭配额定转速12000kv的航模电机，使用200mm直径的螺旋桨时，静态拉力可达到320g，能够满足起飞重量250g以内的航模的动力需求，运转时的整体震动量控制在0.1g以内，不会对航模上搭载的小型飞控传感器造成干扰。
