伺服装置传动臂结构件

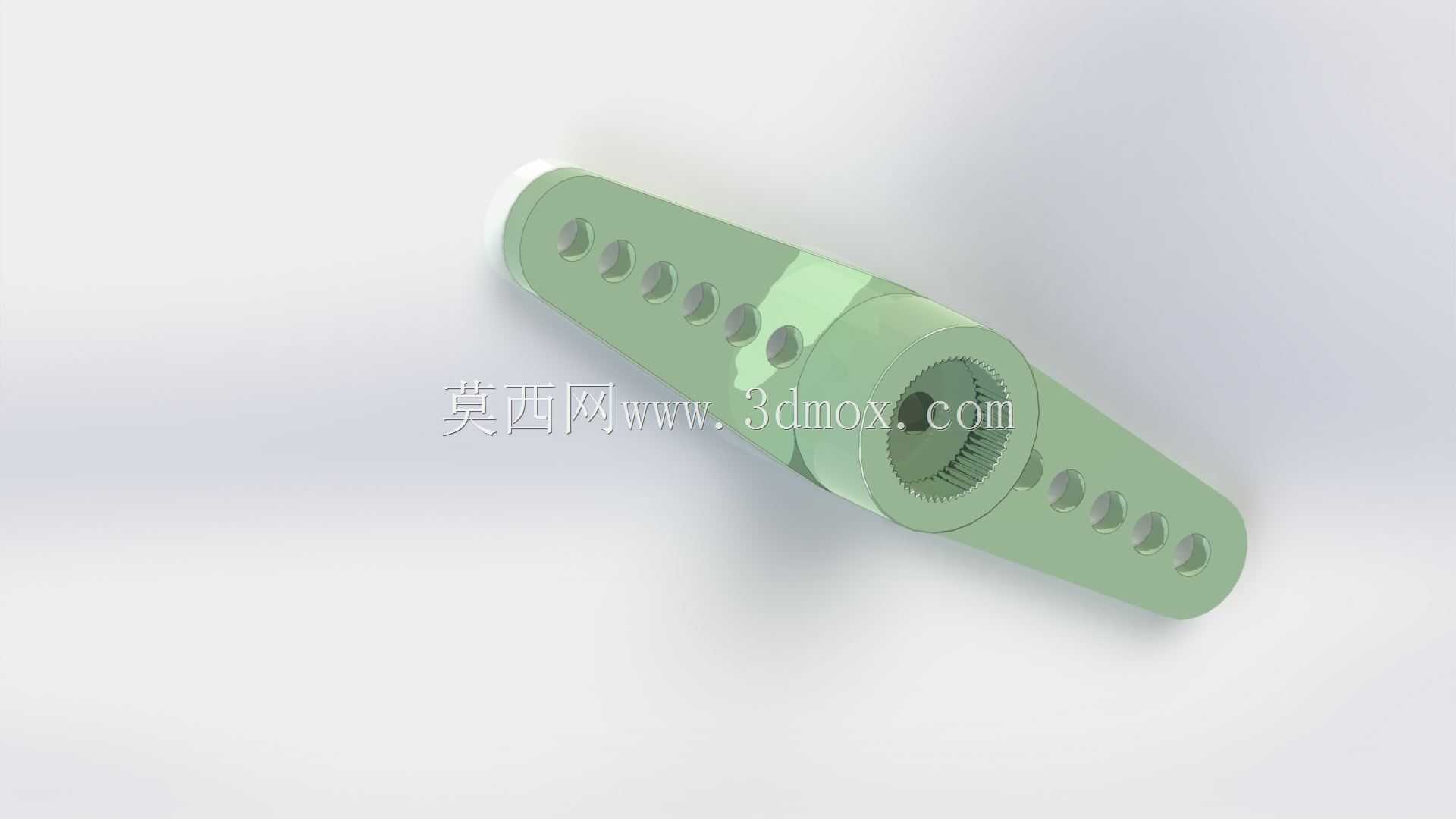

　　在自动化伺服传动系统的实际落地场景里，这类带内花键的双臂结构件，是连接动力输出立柱与外部执行端的核心传力部件，日常在工业机器人关节、自动化生产线伺服变位机构、专用设备伺服调节模组里都能见到它的应用。它的核心作用是把伺服端输出的扭矩，通过内花键的周向固定结构稳定传递到外侧的安装工位，避免传动过程中出现间隙、打滑的问题，保障伺服动作的定位精度与响应速度。

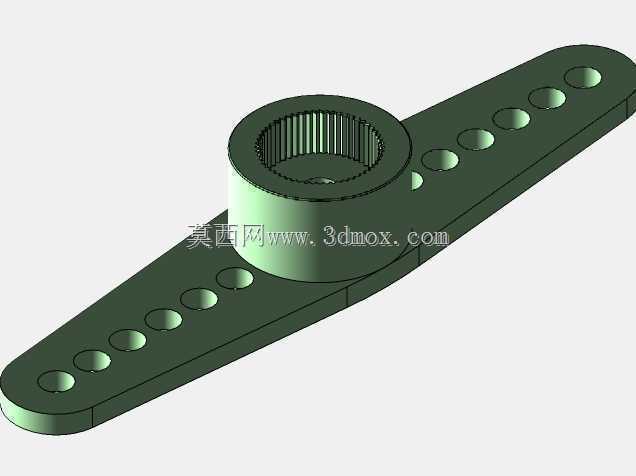

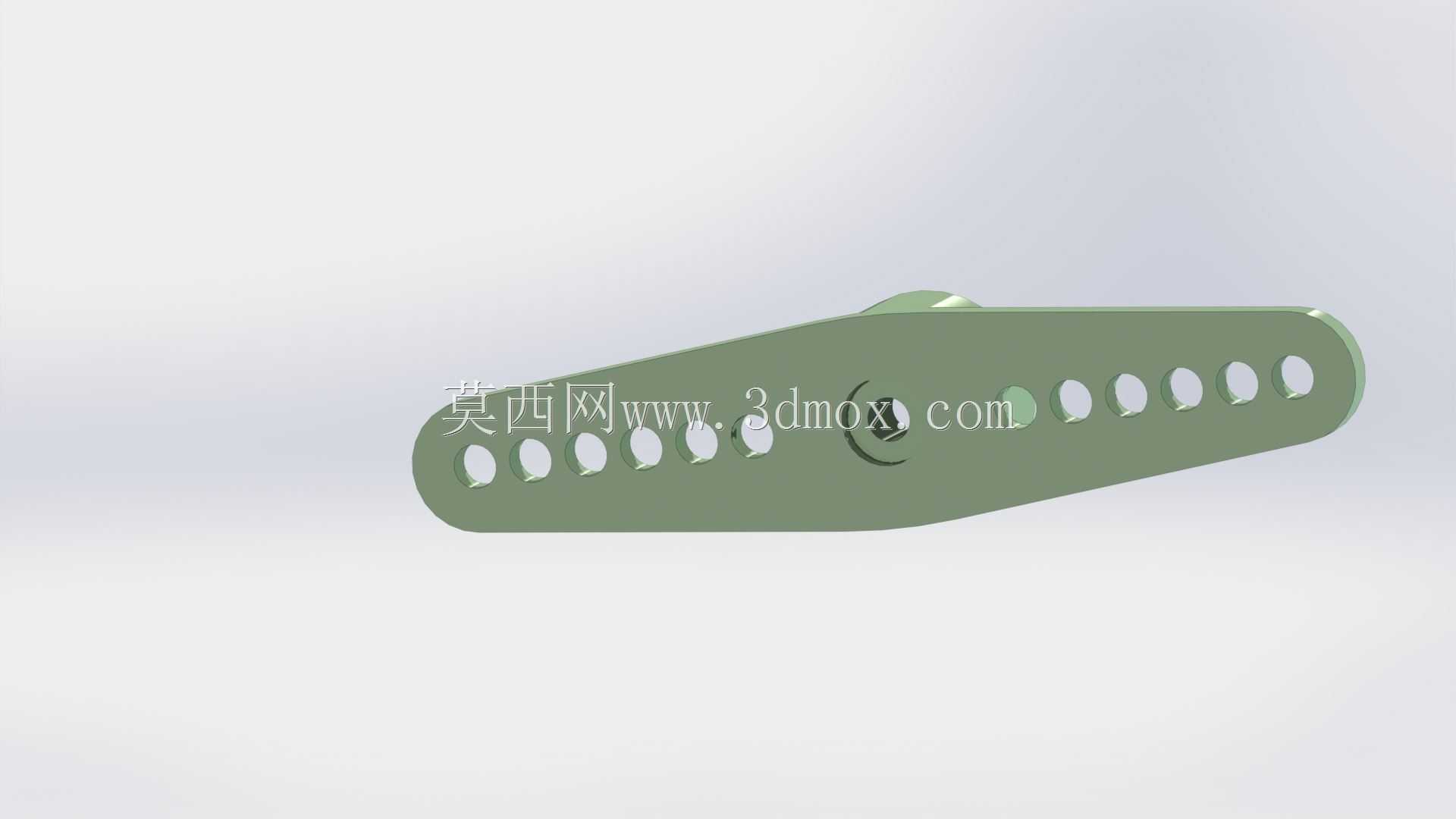

　　从结构设计的角度看，中间的内花键通孔是整个零件的装配基准，加工时需要保证花键的齿形精度与孔的同轴度，装配时直接套在带外花键的伺服输出立柱上，依靠花键的齿面啮合传递扭矩，相比平键连接，花键结构的接触面积更大，能承受更高的交变载荷，也更适合频繁正反转的伺服工况。两侧对称延伸的臂体上均匀排布的安装孔，是用来固定外部执行附件的，不同位置的安装孔可以适配不同的安装跨距需求，不用额外制作转接件就能满足多工位的附件安装要求，臂体的截面做了渐变的加厚处理，靠近中间花键部位的壁厚更大，往臂端逐渐过渡收薄，既保证了传力路径上的结构强度，也尽可能控制了零件自身的重量，降低伺服输出端的转动惯量，提升伺服系统的动态响应性能。

　　做三维结构设计的时候，首先要匹配伺服输出立柱的花键参数，确定内花键的模数、齿数、压力角以及有效配合长度，保证装配后没有轴向窜动的空间，花键的退刀槽尺寸要符合加工工艺要求，避免插齿加工时出现干涉。两侧臂的长度需要根据实际设备的运动行程来确定，臂长过短会导致末端执行件的运动范围不足，过长则会放大传动间隙，降低整体结构的刚性，臂上安装孔的孔径与孔位公差要按照常用的紧固件标准设计，孔边做倒角处理，既方便装配时螺栓导入，也能去除加工毛刺避免应力集中。零件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配调试时划伤操作人员，另一方面也能减少应力集中点，提升零件在交变载荷下的疲劳寿命。

　　从安装边界来看，零件装配后绕花键轴线做回转运动，设计时要核算臂体回转范围内的空间尺寸，避免运动过程中和周边的设备机架、管线、其他运动部件发生干涉，中间花键孔的端面要和立柱的定位台阶面贴合，保证装配后的轴向定位精度，两侧臂的安装平面要和花键孔的轴线保持平行，否则安装附件后会出现附加的弯矩，加剧花键齿面的磨损。实际选型应用时，要根据伺服系统的输出扭矩、末端负载的重量以及运动的最高转速，核算臂体的抗弯强度与花键的接触强度，确保在额定工况下零件不会出现塑性变形或者齿面压溃的问题，对于需要频繁启停、高速往复运动的工况，还可以对零件做表面强化处理，提升表面硬度与耐磨性能。这类结构件的设计没有冗余的结构，每一处几何特征都服务于传力与安装的实际需求，是伺服传动系统里看似不起眼但直接影响整机运行稳定性的关键零件，建模时需要重点关注花键参数的准确性、臂体强度的冗余量以及安装尺寸的通用性，才能适配不同的伺服设备改装与设计需求。
