电动播种机外骨骼底盘固定连接结构

　　在丘陵山地小地块播种作业场景中，电动播种机的轻量化改造一直是农机结构设计的重点方向，外骨骼式承载结构替代传统厚重铸造机架，能在保证结构强度的前提下大幅降低整机自重，而底盘固定件作为外骨骼结构与行走底盘、播种执行单元的核心连接载体，其结构合理性直接决定整机作业时的结构稳定性与振动耐受能力。

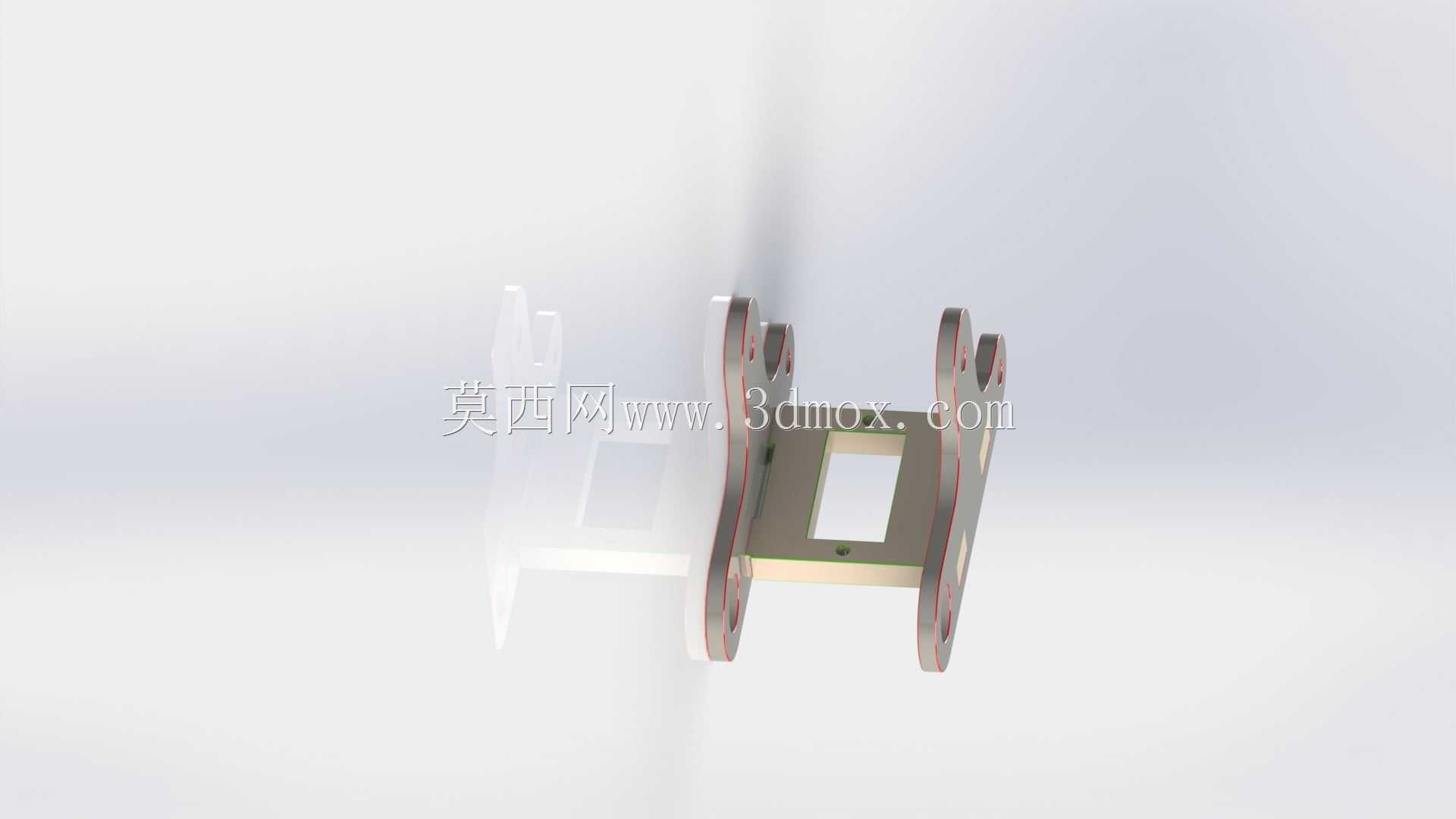

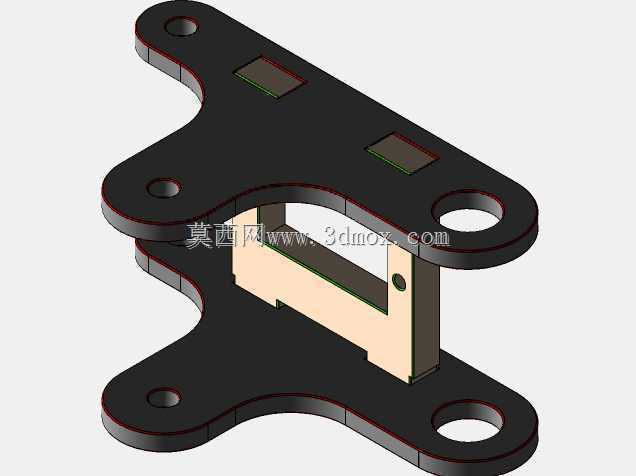

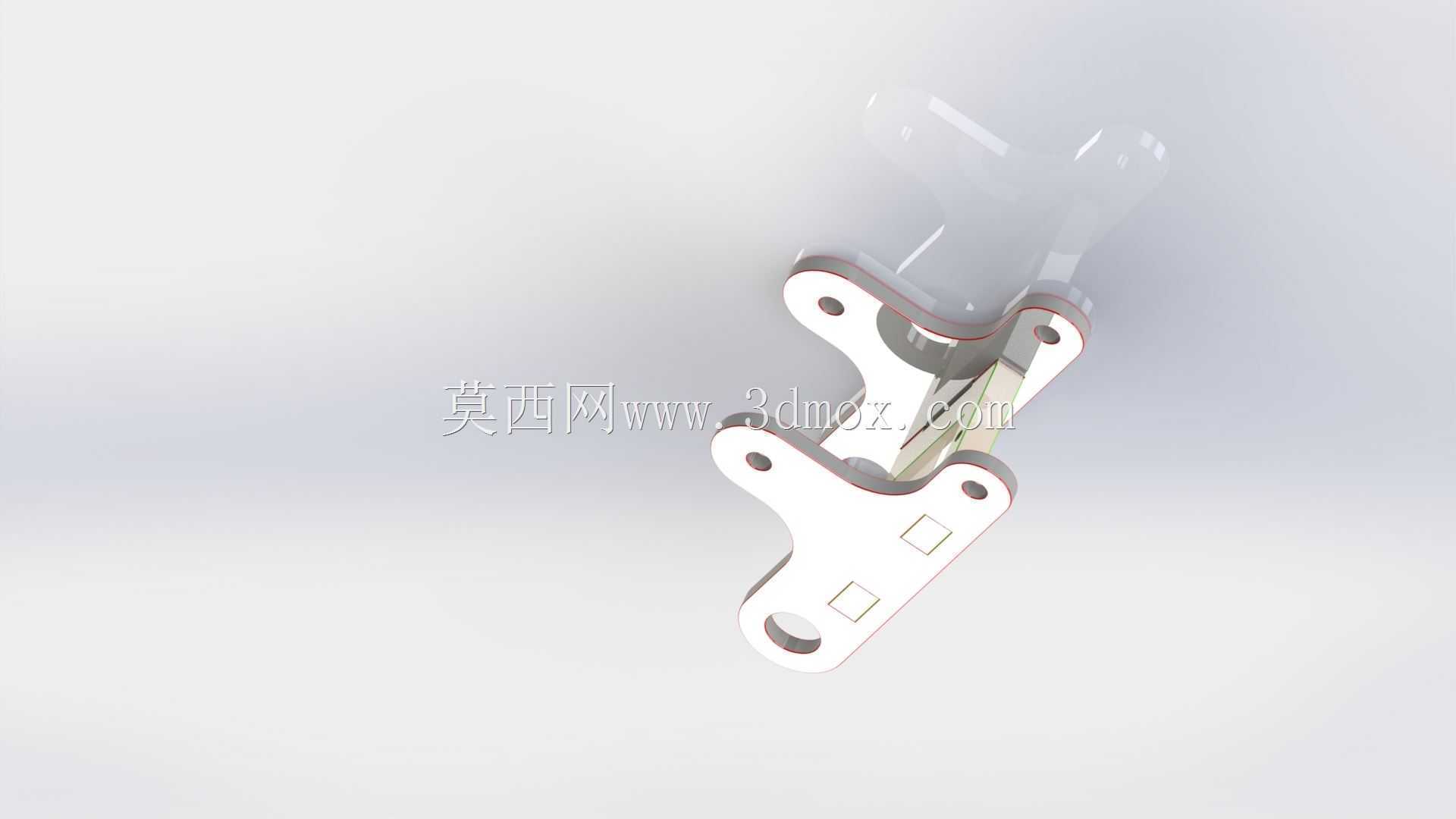

　　该固定件采用板式镂空承载设计，整体轮廓随外骨骼杆件的排布路径做异形适配，没有采用规则矩形的冗余板材结构，所有非承载区域均做挖空处理，在不降低结构刚性的前提下尽可能减少零件自重，适配电动播种机的轻量化设计需求。零件上分布的多组安装孔位按照不同连接对象的载荷特性做差异化设计：与外骨骼主承力杆连接的孔位采用同轴双孔排布，配合圆柱销实现定位与承载的双重作用，避免作业过程中连接位置出现相对窜动；与底盘架体连接的孔位预留了微量调整间隙，可抵消机架焊接加工带来的尺寸公差，降低装配时的对位难度；与播种执行模块连接的方形孔位为快装结构预留了卡接空间，无需额外紧固件即可实现模块的快速定位，减少田间维护时的拆装步骤。

　　从设计思路来看，该固定件的载荷传递路径经过多轮迭代优化，作业时播种单元产生的垂直方向振动、行走底盘在起伏地块带来的侧向冲击力，都会通过固定件上的加强筋结构分散到各个连接点，避免局部应力集中导致的零件变形。零件的弯折角度完全匹配外骨骼杆件的倾斜角度，安装后与杆件完全贴合，不存在悬空的连接区域，保证连接螺栓不会承受额外的弯曲载荷。安装边界方面，该固定件的整体厚度适配常用的2-3mm冷轧钢板冲压加工工艺，所有安装孔的中心距均按照现有电动播种机底盘的通用安装尺寸设计，可直接替换原有同类型固定件，无需对底盘架体做二次改孔加工；零件边缘均做圆角过渡处理，避免装配和田间作业时划伤操作人员，也减少了应力集中导致的零件开裂风险。

　　实际田间作业场景中，该固定件需要承受播种机在颠簸地块行走时的交变载荷，尤其是在播种作业行进过程中，排种器的周期性振动会持续作用在固定件的上部连接点，因此设计时在排种器连接位置做了局部翻边加强，提升该区域的抗疲劳强度，避免长期作业后出现连接孔位变形、松动的问题。不同于普通的平板连接片，该固定件的异形轮廓完全避让开了底盘上的走线槽、电池安装位等周边部件，安装后不会与其他零部件产生运动干涉，也不会占用过多的底盘下部空间，保证播种机的田间通过性，在作物留茬较高的地块作业时，不会出现挂草、壅土的问题。

　　从结构建模的角度来看，该零件的所有弯折半径均符合冲压加工的工艺要求，不存在过小的弯折角度导致的加工开裂风险，所有孔位的边距均满足紧固件安装的最小空间要求，装配时普通套筒扳手即可完成所有螺栓的紧固操作，无需特殊定制工具。零件表面的平整区域可直接粘贴反光标识或安装辅助传感器，拓展整机的智能化改装空间，无需额外焊接安装支架。针对不同马力段的电动播种机，该固定件可通过调整板材厚度来适配不同的载荷需求，孔位排布保持通用化设计，实现同一系列零件的跨机型适配，降低零部件的备货与管理成本。
