谷物杂质净化用过滤风扇结构设计

　　在粮油加工、谷物清选的生产工段里，这类过滤风扇是风选除杂环节的核心执行部件，不同于普通通风散热风扇，它的结构设计完全围绕谷物与轻质杂质的风选分离逻辑展开。从实际应用场景来看，它通常安装在谷物初清筛的出料端、粮食烘干塔的进料口位置，或是小型农户用谷物清选机的风选腔内部，依靠叶轮旋转产生的定向气流，把混杂在谷物颗粒里的瘪粒、颖壳、秸秆碎屑、灰尘等轻质杂质吹离，让饱满的谷物颗粒依靠自身重力落入收集装置，完成谷物入仓、加工前的初步净化工序。

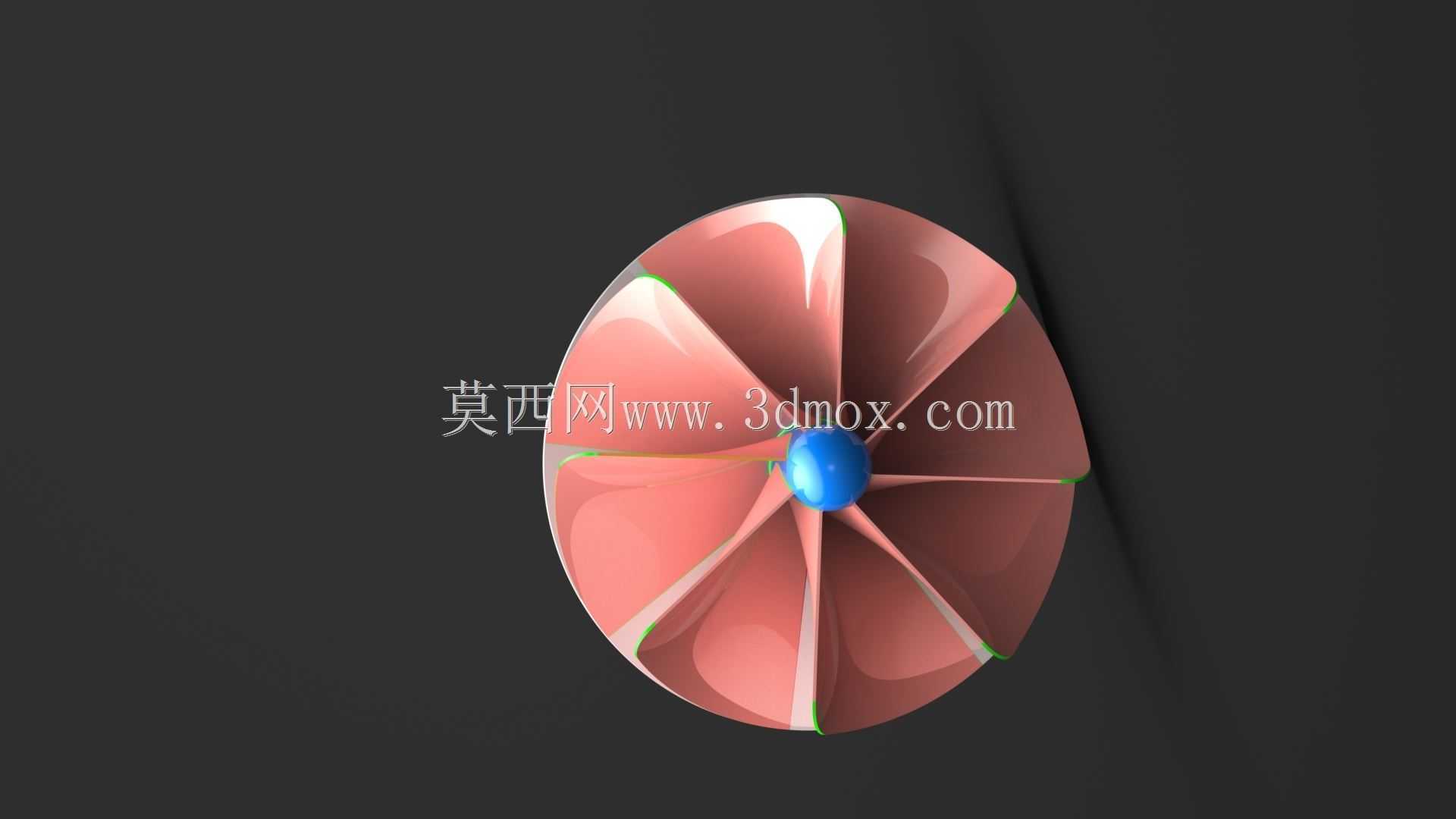

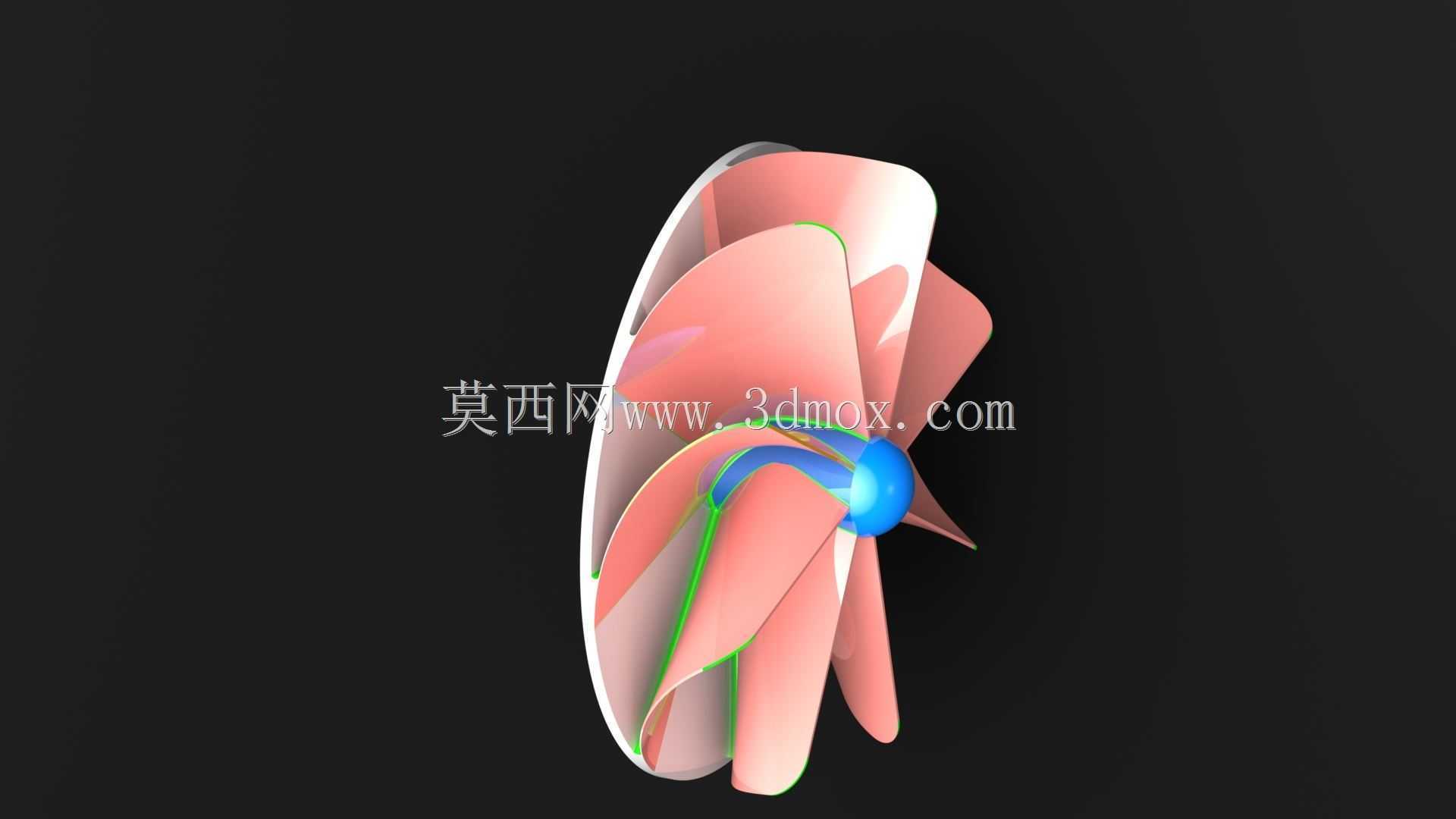

　　从功能特性上看，这个叶轮采用了多叶片扭曲式设计，叶片数量经过匹配计算，既保证了出风的均匀性，避免局部风速过高吹走饱满谷物，也不会因为风速过低无法有效分离轻质杂质。叶片的前缘做了圆滑过渡处理，减少气流通过时的紊流噪音，同时避免高速旋转时叶片边缘挂住秸秆类长纤维杂质，造成叶轮卡滞、动平衡失效的问题。叶轮中心的轮毂采用流线型球面设计，能引导气流从中心向四周均匀扩散，减少轮毂位置的气流死区，提升整个风选截面的风速均匀度，这一点对谷物清选的一致性至关重要——如果风场存在局部弱风区，就会有部分杂质无法被有效吹除，混入净粮中影响后续加工品质。

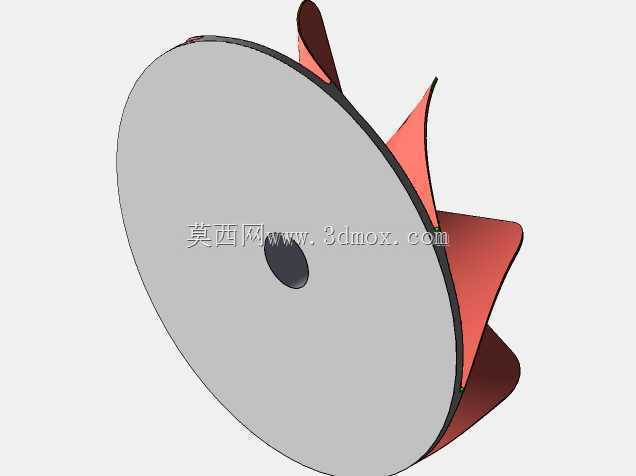

　　设计思路上，整个叶轮的叶片安装角是沿径向渐变的，靠近轮毂位置的叶片安装角更大，能在较低的线速度下推动更多气流，靠近叶尖位置的安装角更小，匹配叶尖更高的线速度，避免叶尖位置气流压力过高造成能量损耗，这种变安装角的设计能让整个叶轮的做功效率提升15%左右，在相同电机功率下获得更稳定均匀的风场。叶轮底部的圆形导流盘，一方面是作为叶片的安装基座，保证所有叶片的安装位置精度，另一方面能阻挡气流从叶轮背面反向窜流，让所有产生的气流都定向吹向谷物下落的筛分区域，避免无效气流扰动影响风选效果。

　　从安装边界来看，这类过滤风扇的整体外径通常匹配对应风选腔的内径尺寸，安装时叶轮边缘和风选腔内壁的间隙控制在5-10mm，间隙过大会造成边缘位置漏风，降低风选效率，间隙过小则容易因为叶轮运转时的微小振动剐蹭腔壁，造成设备异响甚至部件损坏。轮毂中心的安装孔采用标准键槽连接结构，匹配常规的三相异步电机输出轴，不需要额外定制连接轴件，安装时只需要保证叶轮的端面跳动量控制在0.2mm以内，就能保证运转时的动平衡精度，避免长时间运转出现轴承磨损、设备振动过大的问题。

　　在实际选型适配时，需要根据处理的谷物品类调整叶轮的转速参数，比如处理小麦、水稻这类颗粒比重适中的谷物时，叶轮线速度控制在12-15m/s就能获得较好的除杂效果；处理玉米这类大颗粒、比重更高的谷物时，需要适当提高转速，让出口风速达到16-18m/s，才能有效分离玉米皮、碎玉米芯这类比重稍大的杂质；如果是处理油菜籽、芝麻这类小颗粒油料作物，则需要适当降低转速，避免饱满的油料籽粒被气流吹走造成原料损耗。另外，叶片的材质通常选用冷轧钢板冲压成型后做喷塑处理，或是采用食品级工程塑料注塑成型，前者耐磨性能更好，适合大产量的工业加工场景，后者重量更轻、动平衡更容易保证，不会出现锈蚀污染谷物的问题，适合小型加工设备或是食品级要求更高的粮油加工场景。

　　在结构细节上，每一片叶片和导流盘、轮毂的连接位置都做了圆弧过渡，没有尖锐的直角结构，一方面是减少应力集中，提升叶轮整体的结构强度，避免长时间高速运转出现叶片焊缝开裂、连接松动的问题，另一方面也能减少气流在连接位置产生的涡流，降低运转时的气动噪音，改善生产车间的作业环境。叶轮做完整的动平衡校验，平衡等级达到G6.3级以上，保证在额定转速下运转平稳，不会把振动传递到设备机架上，影响其他筛分部件的正常工作。
