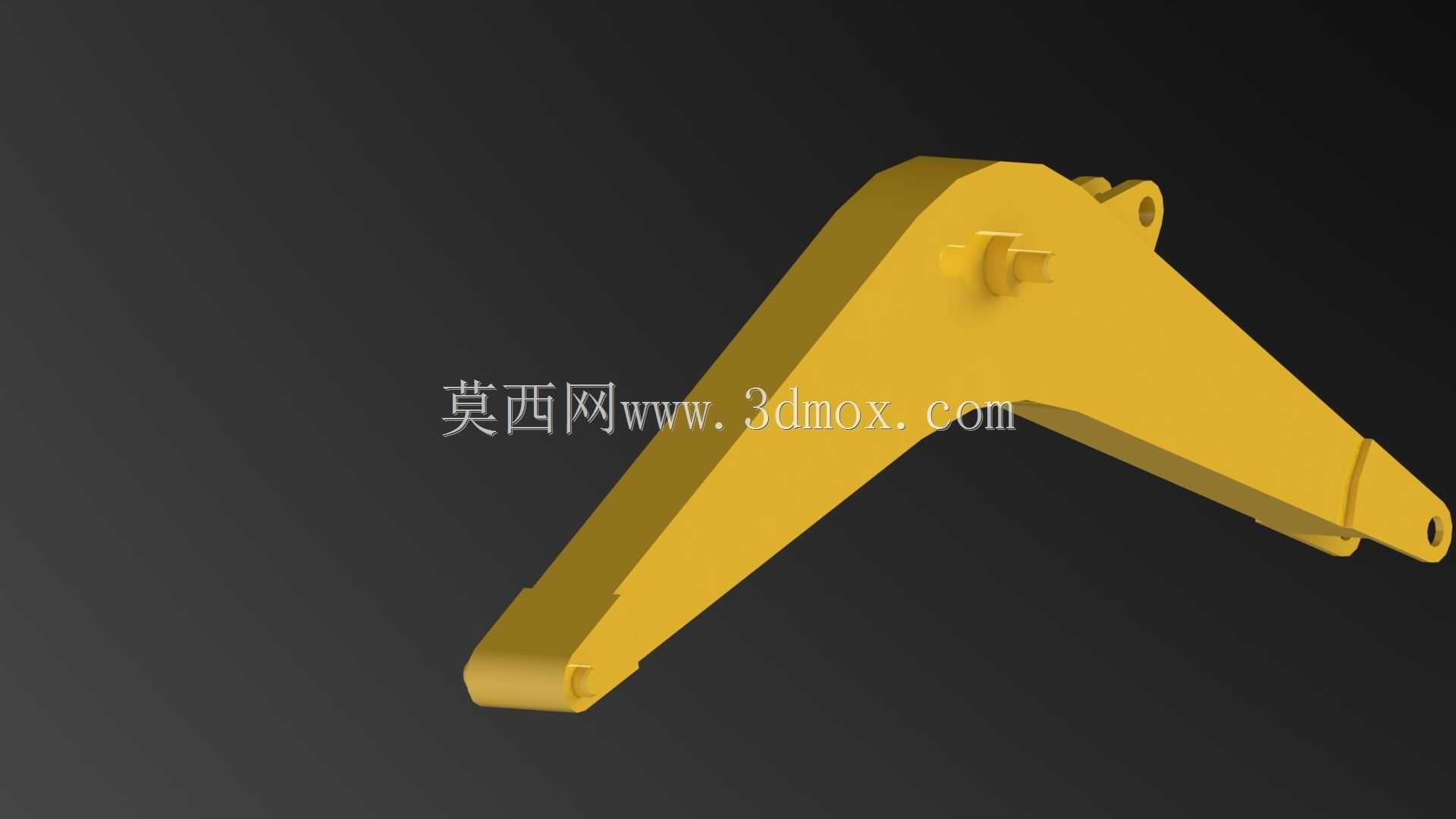

挖掘机工作装置颈部连接结构件

　　该结构件作为挖掘机工作装置的核心连接载体，主要承担机身前端工作机构与上部转台之间的载荷传递功能，在挖掘、提升、回转等全工况作业循环中，需要同时承受斗杆、铲斗端传递来的交变冲击载荷，以及液压油缸动作时产生的推拉作用力，是保障挖掘作业稳定性的关键受力部件。从实际作业场景来看，无论是土方开挖、矿山剥离还是市政管线施工，该部件都需要持续应对复杂载荷工况：当铲斗切入硬土层时，前端阻力会通过斗杆传递至该连接结构，此时结构的抗弯截面设计需要将集中载荷均匀分散至与机身连接的铰接点位，避免局部应力集中导致的结构开裂；当动臂举升重载物料时，液压活塞支架处的销轴连接位需要承受油缸推力带来的局部压应力，因此该位置的壁厚设计与加强筋布局，直接决定了部件的疲劳寿命。

　　在设计思路上，该结构采用变截面箱型弯臂构型，整体轮廓顺着载荷传递路径做流线型过渡，没有出现直角突变的截面设计，从根源上减少应力集中点的产生。靠近机身侧的连接端设置有两组同轴铰接孔，用于与转台前部的动臂支座配合，铰接孔的同轴度公差需要控制在0.05mm以内，保障销轴安装后无卡滞，作业过程中铰接副的磨损均匀；上部的凸台结构为液压活塞支架安装位，预留的螺栓孔位与定位止口需要匹配油缸耳环的安装尺寸，保障油缸推力方向与结构受力中心线重合，避免附加弯矩对结构造成额外损伤；前端的铰接孔用于连接斗杆组件，孔位的中心距尺寸直接决定了工作装置的挖掘半径与挖掘深度参数，设计时需要结合整机的作业参数包络做尺寸校核，确保与斗杆、铲斗的运动轨迹无干涉。

　　从安装边界来看，该部件与机身连接的铰接孔中心距、与液压油缸连接的支架安装面角度、与前端斗杆连接的铰接点位置，都需要严格匹配整机的装配公差要求：安装时需要保证两侧铰接孔的轴线与转台纵向中心线垂直，偏差不超过0.1mm/m，避免工作装置作业时出现偏磨；液压油缸支架的安装面平面度公差控制在0.1mm以内，保障油缸安装后耳环端面与支架面贴合均匀，螺栓预紧力能够均匀分布；部件整体的外形轮廓需要预留足够的运动间隙，在动臂全行程举升、下降过程中，与转台平台、机身覆盖件、液压管路之间的最小间隙不小于25mm，防止作业过程中出现结构磕碰、管路磨损的问题。

　　在功能特性层面，该结构件的材质选用低合金高强度结构钢，焊接部位采用坡口熔透焊工艺，焊后做整体去应力处理，消除焊接残余应力对结构疲劳强度的影响；铰接孔内表面做淬火处理，表面硬度达到HRC45-50，提升铰接副的耐磨性能，延长部件的维护周期；结构表面的减重孔设计在非主要受力区域，在保证结构强度、刚度满足工况要求的前提下，尽可能降低部件自重，减少工作装置的无效负载，提升整机的作业能效。实际应用中，该部件的可靠性直接决定了挖掘机的出勤率，一旦出现结构开裂、铰接孔磨损超差的问题，会直接导致整个工作装置无法正常动作，因此在设计阶段就需要通过有限元分析对典型工况下的应力分布做仿真校核，确保最大应力值低于材料的许用应力，疲劳寿命满足整机一万小时以上的作业要求。
