日立挖掘机反铲铲斗结构设计

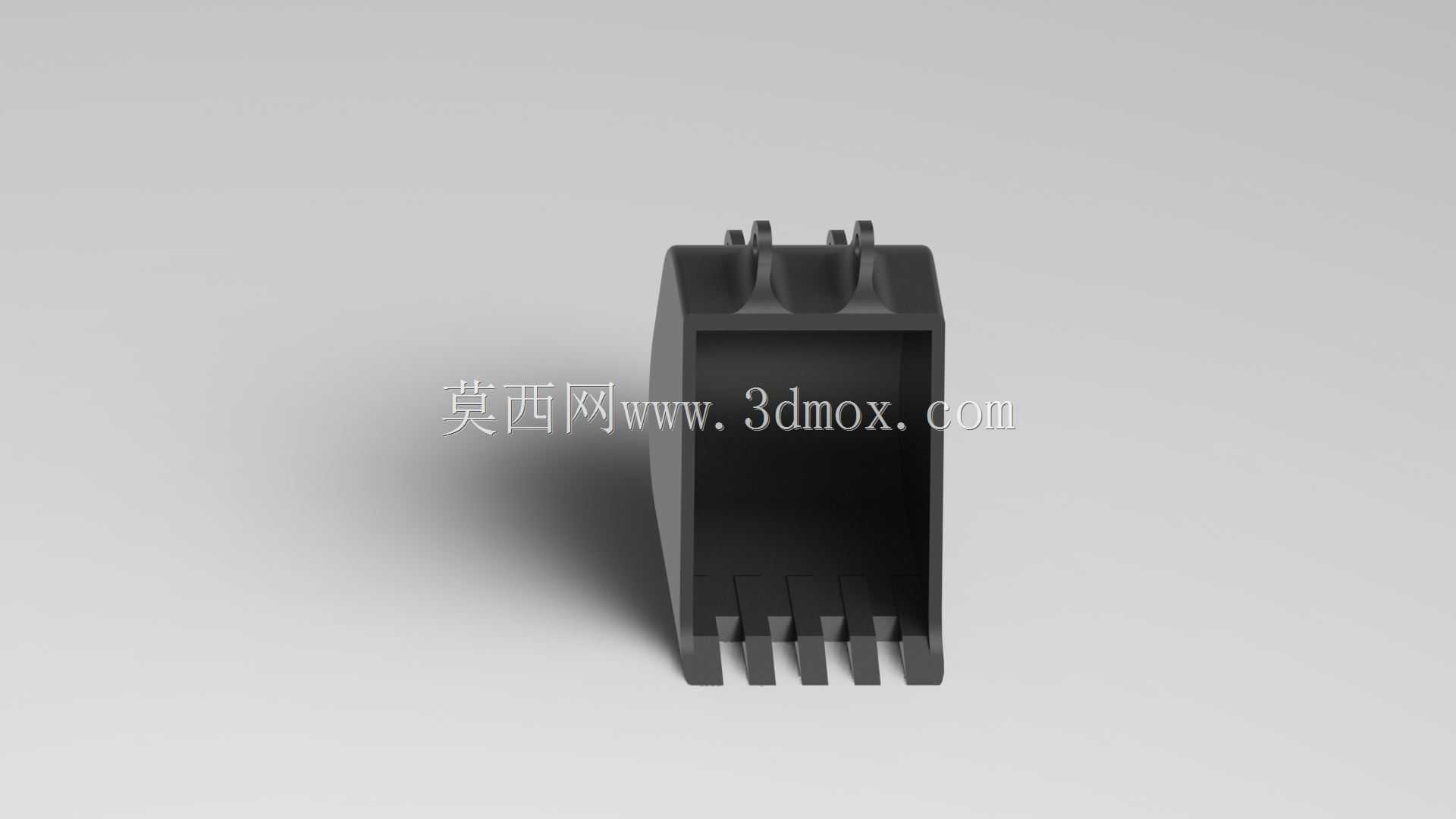

　　作为土方施工场景里直接接触作业介质的核心执行部件，反铲铲斗的结构合理性直接决定整机作业效率与部件使用寿命，这款适配日立机型的反铲铲斗，在设计阶段就围绕常见的基坑开挖、管沟修整、散状物料装载等工况做了针对性的结构优化。从实际作业逻辑来看，反铲作业时斗齿最先切入物料，这款铲斗的斗齿排布采用等间距渐入式布局，齿座与斗唇采用一体化焊接结构，避免了分体式齿座在高强度挖掘时容易出现的焊缝开裂问题，斗齿的切入角设置为12度，既可以保证在挖掘硬质黏土、夹杂碎石的土层时能顺利切入，又不会因为角度过小导致斗齿磨损过快，日常作业中更换斗齿时，只需拆卸齿销即可完成替换，无需对斗唇做额外加工，大幅降低现场维护的时间成本。

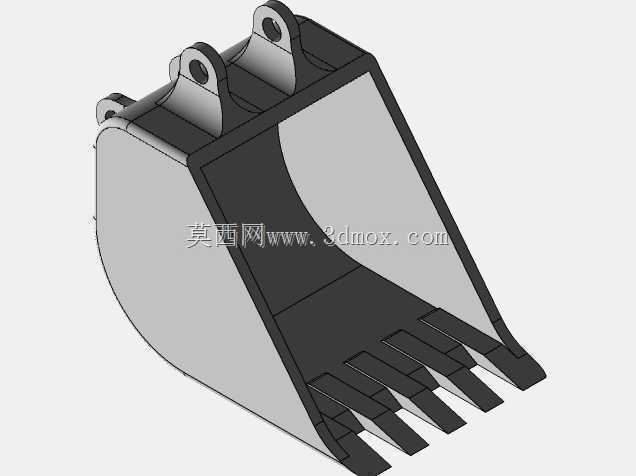

　　铲斗的斗腔曲面采用变曲率设计，靠近斗唇位置的曲面曲率更大，方便物料快速进入斗腔，靠近斗背位置的曲面曲率放缓，能有效增大斗容的同时，避免卸料时出现物料粘附残留的问题，针对粘性土壤作业场景，斗腔内部的焊接焊缝全部做了打磨平滑处理，减少物料与斗壁的摩擦阻力，卸料时斗内残留率可控制在3%以内。斗体两侧的侧刃板采用加厚耐磨钢板制作，侧刃超出斗体侧面8mm，在挖掘管沟侧壁时，侧刃会先于斗体侧壁接触作业面，避免斗体侧板直接摩擦岩壁造成磨损，同时侧刃的突出尺寸也能保证管沟开挖的宽度符合施工尺寸要求，减少后续人工修边的工作量。

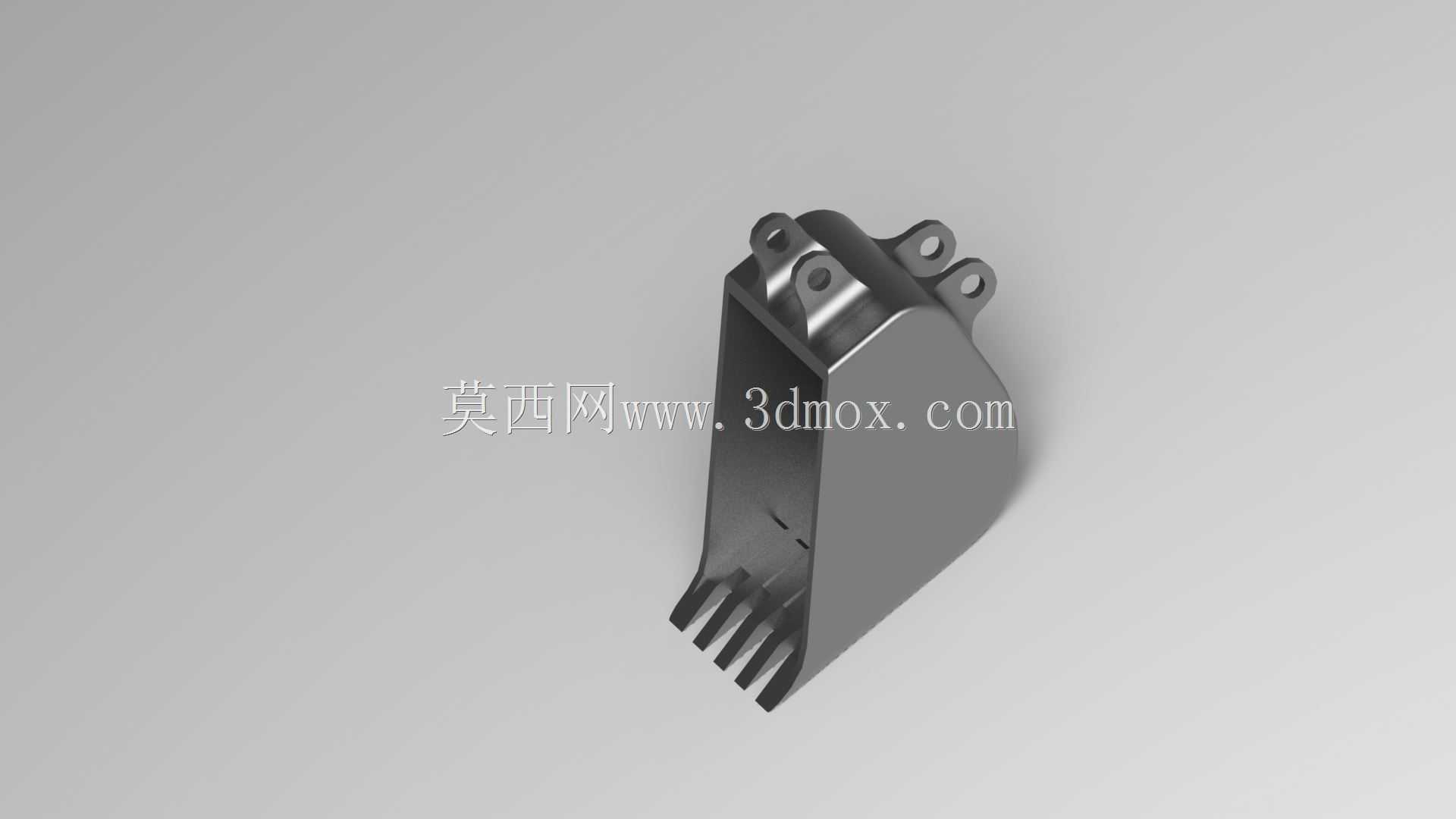

　　安装连接部位是铲斗受力最集中的区域，这款铲斗的耳板采用整体式锻造后加工成型，而非传统的钢板切割焊接结构，两个上耳板的同轴度公差控制在0.1mm以内，保证与斗杆、连杆连接时销轴不会出现偏磨，耳板的轴孔内镶嵌有自润滑铜套，铜套内表面加工有螺旋油槽，日常保养时只需通过预留的注油嘴注入润滑脂，即可保证销轴与铜套之间的润滑状态，减少铰接部位的磨损量。耳板与斗背之间的连接位置布置了多道加强筋，筋板的走向完全匹配挖掘作业时的应力传递路径，从耳板轴孔位置一直延伸到斗背中下部，将挖掘时的集中应力均匀分散到整个斗体结构上，避免应力集中导致的耳板断裂问题。

　　从安装边界尺寸来看，这款铲斗的两个上铰接孔中心距为190mm，下铰接孔与上铰接孔的中心距为260mm，铰接孔直径统一为80mm，适配日立ZX系列多数20吨级挖掘机的斗杆连接尺寸，安装时无需对斗杆前端的连接座做任何改装，直接替换原有铲斗即可投入使用。斗体的开口宽度为1000mm，斗容为0.8立方米，兼顾了挖掘效率与作业灵活性，在狭窄管沟作业时可以顺利进出沟槽，在大面积土方开挖时也能保证单次挖掘的装载量。斗背位置预留了斗齿备件、切削板备件的安装挂点，长距离转场时可以将易损备件固定在斗背上，无需额外占用运输空间。

　　针对不同作业场景的适配性，这款铲斗的斗唇部分做了可替换切削板设计，当进行碎石、矿渣等高强度磨损作业时，可以换装加厚的耐磨切削板，延长铲斗的整体使用寿命；当进行普通土方作业时，换装标准切削板即可控制整机的作业重量，减少不必要的油耗。铲斗的整体重量控制在420kg，在保证结构强度的前提下，尽可能降低了前端工作装置的整体重量，使得挖掘机在最大挖掘半径位置作业时，整机的稳定性依然能满足安全要求，不会出现前端过重导致的翘尾问题。在液压系统匹配方面，铲斗的铰接点运动轨迹经过反复校核，配合斗杆、动臂的复合动作，可以实现170度的铲斗翻转角度，卸料时无论是高位卸料装车还是低位卸料堆料，都能保证斗内物料完全倾倒干净，不会出现斗内余料随斗回落的问题。
