车桥终传动换档构件三维结构设计

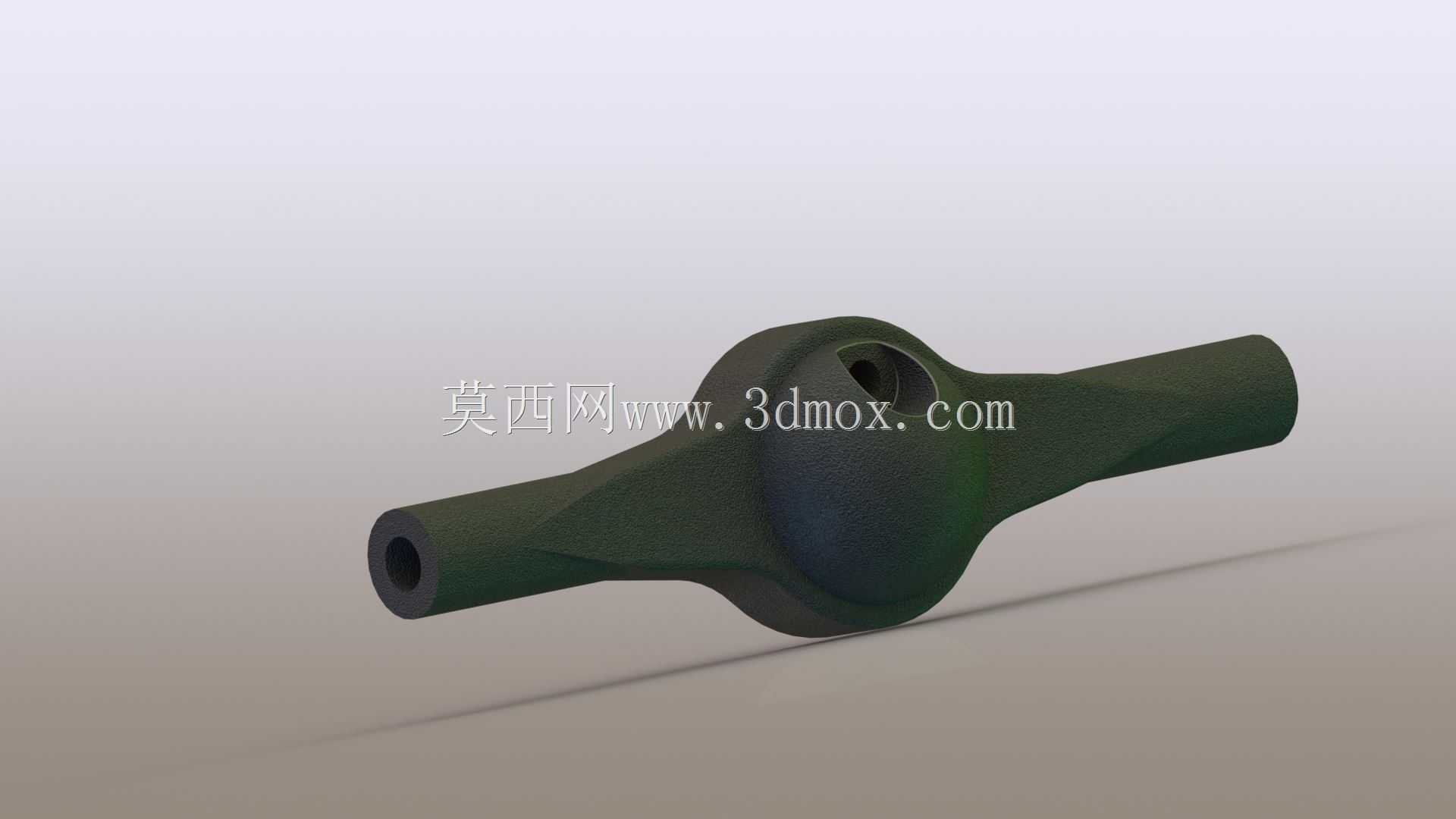

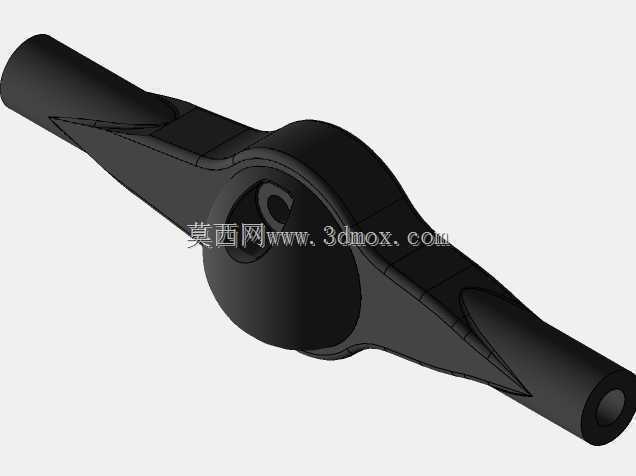

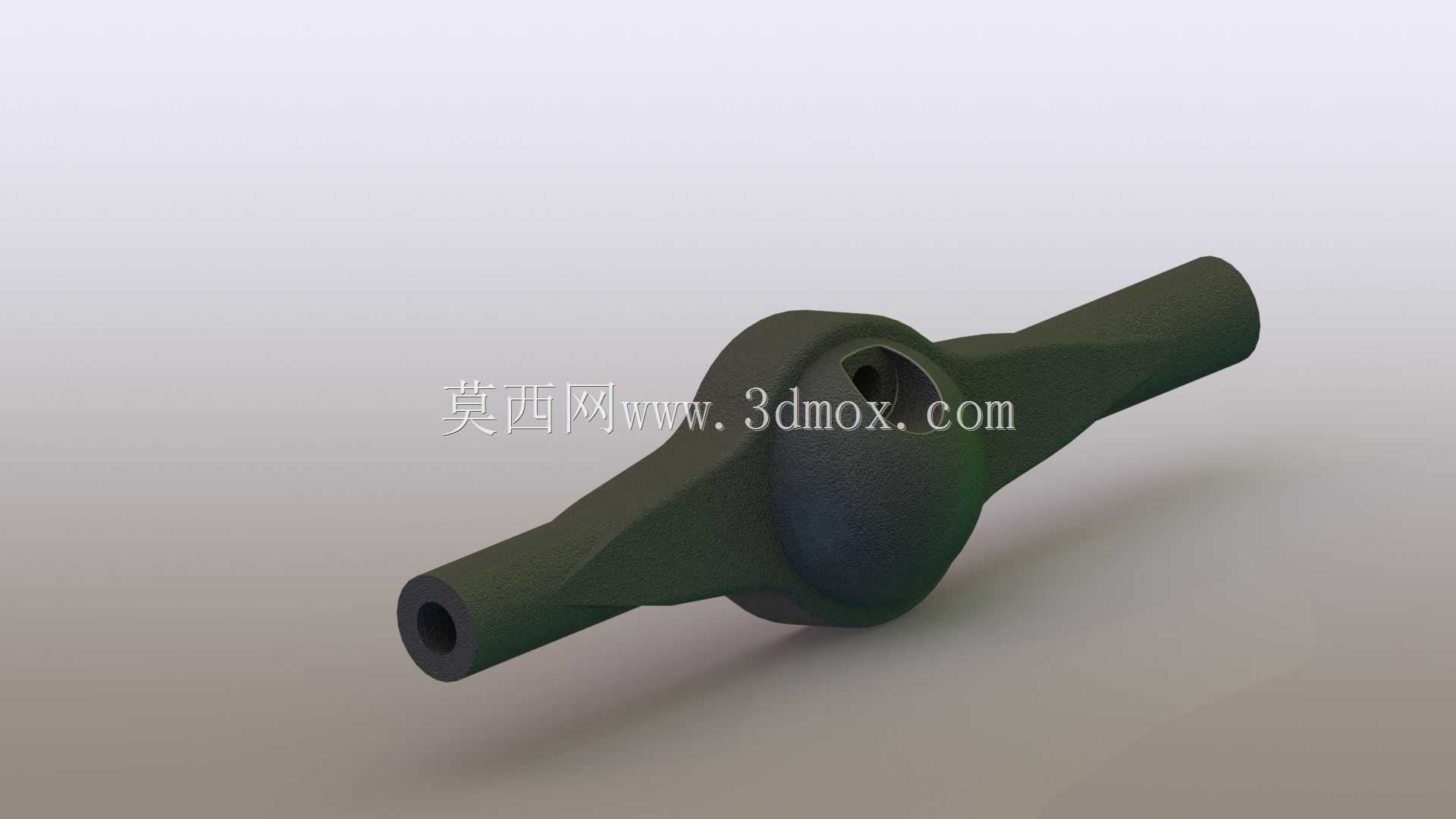

　　该构件属于车辆驱动桥总成的核心承载传动部件，主要应用于非道路作业车辆、轻型载货车辆的驱动桥轮端与终减速机构之间，承担扭矩传递、档位切换时的动力衔接与载荷承载功能。在整车底盘布局中，该部件安装于桥壳中段的轮侧安装位，两端轴颈分别对接轮端轮毂轴承座与终减速从动齿轮的连接法兰，中部的异形腔体为换档拨叉的动作预留了足够的运动空间，同时腔体内部的花键槽与换档滑套配合，实现不同传动比档位下的动力通断切换。从结构设计逻辑来看，该部件采用了对称式的异形锻造成型思路，主体为变径的中空轴类结构，中部膨大的腔体一方面为内部换档机构提供容纳空间，另一方面通过增大截面惯性矩提升部件的抗扭、抗弯承载能力，避免车辆在重载起步、颠簸路面行驶时，

　　传动扭矩波动带来的部件变形或断裂风险。两端的轴段采用了等直径的圆柱面设计，表面预留了轴承安装的定位轴肩，轴肩的圆角半径经过反复校核，既保证轴承安装时的轴向定位精度，又避免应力集中带来的疲劳失效问题。中部腔体的开口位置设置了拨叉槽，槽的宽度与拨叉端部的配合间隙控制在0.2-0.4mm之间，既保证拨叉带动滑套轴向移动时无卡滞，又避免间隙过大导致换档过程中出现冲击异响。在安装边界方面，该部件的轴向总长度匹配对应车型桥壳的轮距设计参数，两端轴颈的同轴度公差控制在0.03mm以内，保证安装后轮毂转动时无偏摆，轴承受力均匀。中部腔体的外轮廓与桥壳内部的加强筋预留了不小于5mm的安全间隙，避免车辆行驶过程中桥壳变形导致部件与桥壳发生运动干涉。

　　部件的材质选用常用的合金结构钢，表面经过调质处理，花键与轴颈配合位置做高频淬火硬化，硬度达到HRC55-60，保证长期反复换档磨损下的尺寸稳定性，同时具备足够的韧性承受冲击载荷。在实际工况适配中，该结构针对非道路车辆作业时频繁换档、大扭矩冲击的使用场景，优化了腔体与轴段过渡位置的壁厚，过渡位置采用大圆弧平滑过渡，减少应力集中点，相比传统的直轴式换档构件，抗冲击扭矩承载能力提升约30%，同时中空的结构设计在保证强度的前提下降低了部件自重，减少了桥总成的非簧载质量，提升了车辆行驶的平顺性。建模过程中，对花键的齿形参数、拨叉槽的位置度、轴颈的圆柱度等关键形位公差做了参数化关联，方便后续根据不同车型的桥壳参数做快速变型调整，所有配合面的尺寸公差均按照机械设计手册的推荐配合等级选取，轴承安装位采用k6过渡配合，花键配合采用H7/h6间隙配合，保证装配时的工艺性与使用时的可靠性。
