乘用汽车自动换挡操纵手柄结构设计

　　这套自动换挡操纵结构的三维建模，核心围绕乘用车主驾区域的人机交互需求展开，建模过程中优先考虑了实际装车后的操作边界与周边件的匹配逻辑。从功能层面看，该部件承担着自动变速器挡位信号传递、驾驶模式切换的实体操作载体作用，日常使用中需要匹配驾驶员常规坐姿下的手臂自然伸展角度，握姿贴合手掌自然弯曲的弧度，避免长时间握持产生的硌手、打滑问题。

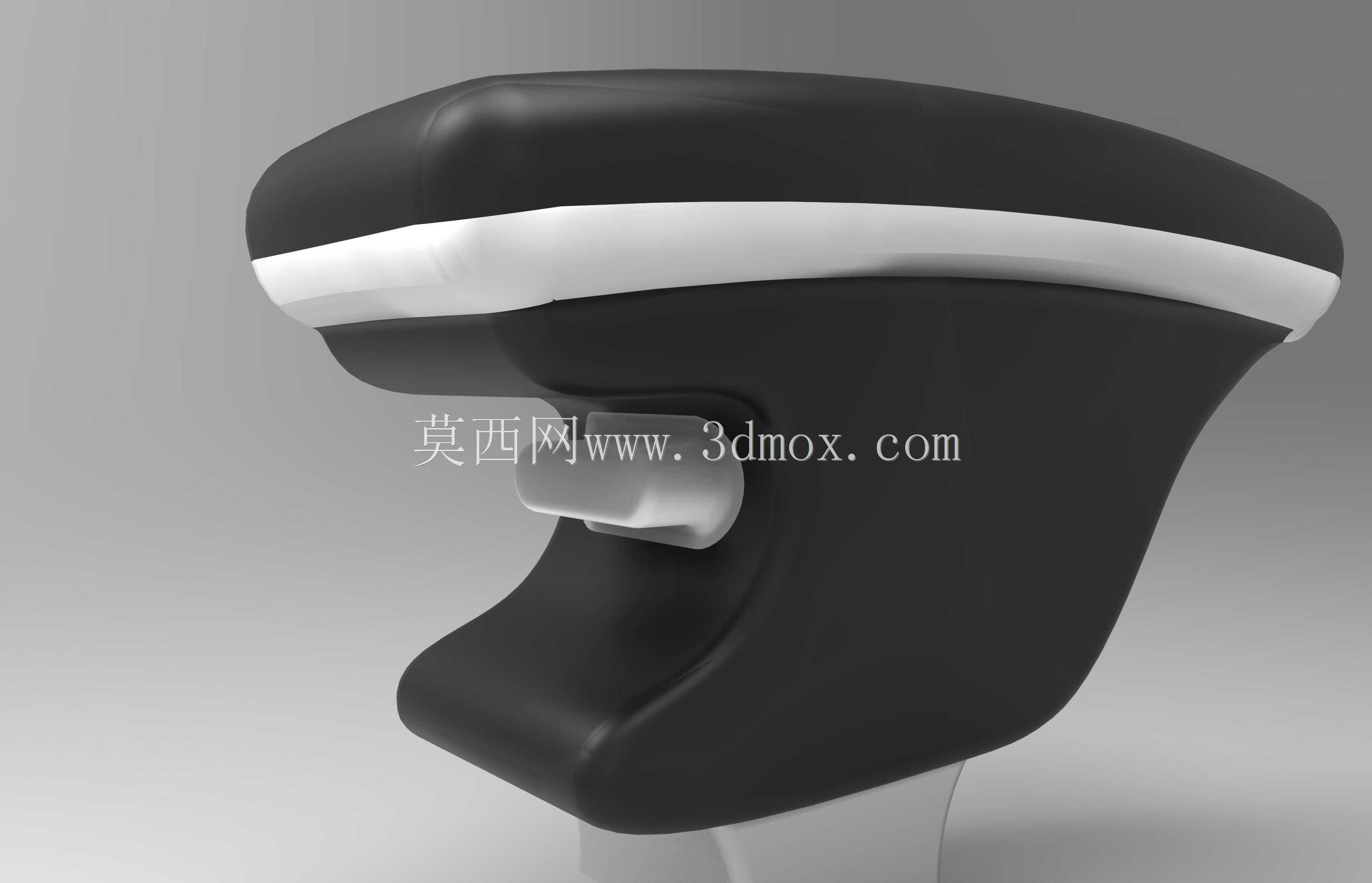

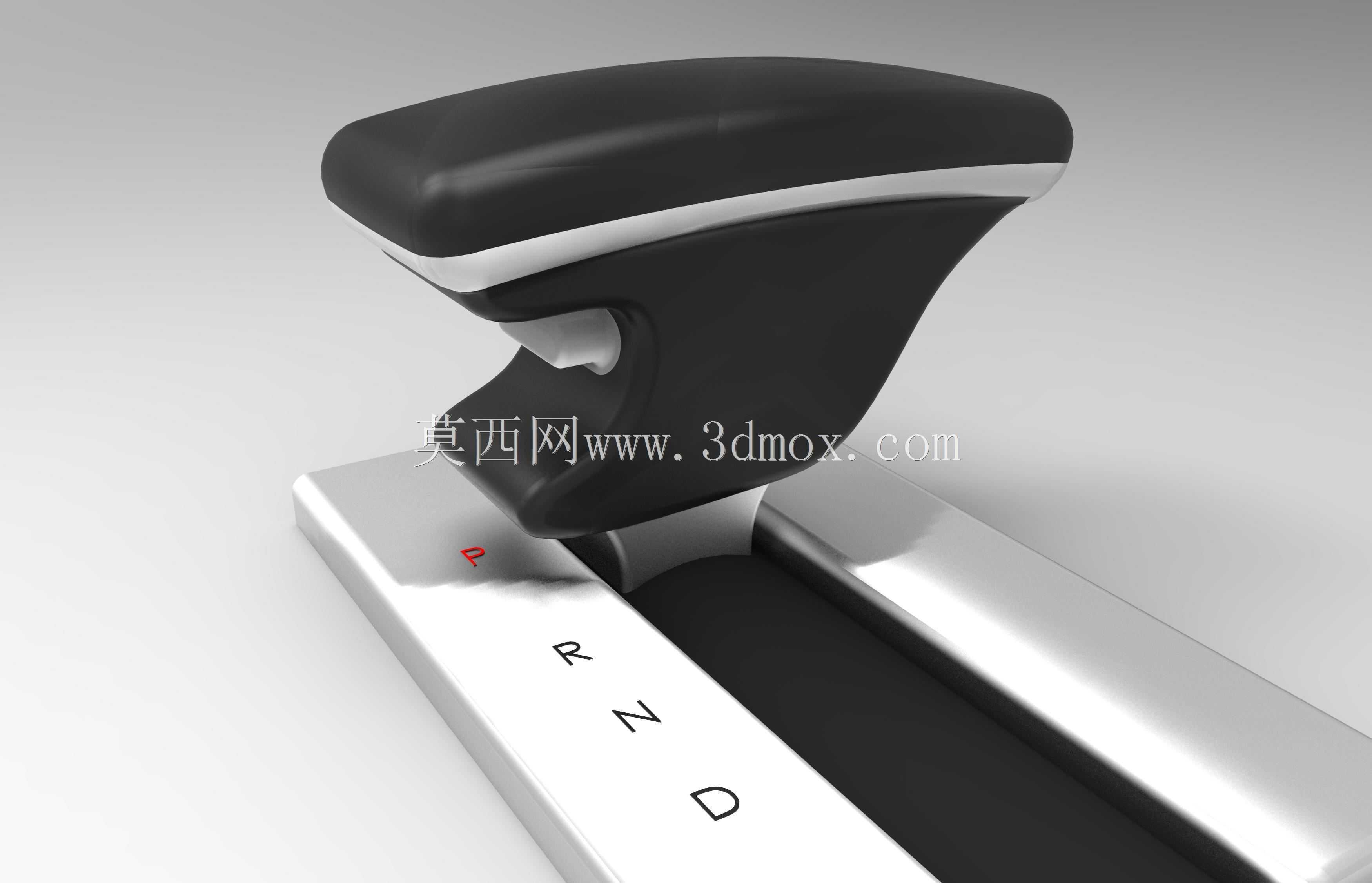

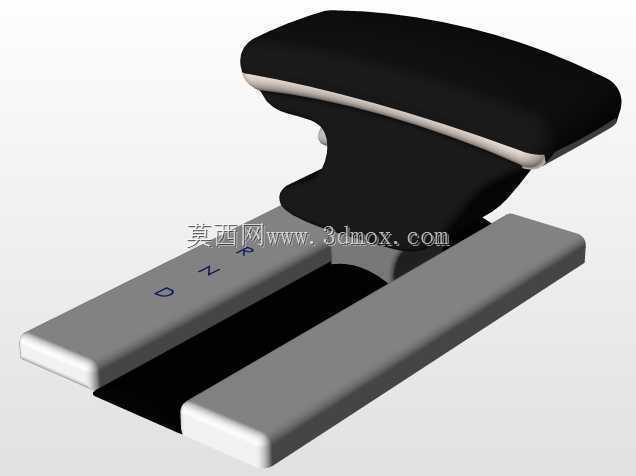

　　建模时首先确定了手柄的握持区域轮廓，顶部握持面做了微弧收边处理，边缘过渡圆角控制在R3-R5区间，既保证注塑成型时的脱模顺畅，也能避免尖锐棱边在车辆颠簸时对手掌造成磕碰。手柄主体与下方换挡导槽的配合间隙预留了0.8mm的活动余量，可抵消整车装配时的公差累积，防止换挡过程中出现卡滞、剐蹭内饰面板的问题。导槽上的挡位标识区域做了下沉0.3mm的凹槽设计，后续可通过丝印或者嵌件注塑的方式标注P/R/N/D等挡位字符，避免长期使用摩擦导致标识脱落。

　　从安装匹配角度看，该换挡机构的底座安装孔位按照主流横置前驱自动变速器的操纵拉索固定点位设计，安装面的平面度公差控制在0.2mm以内，可直接适配多数A级、B级乘用车的中央通道安装位，不需要额外做转接支架。手柄下部与换挡杆的连接采用了卡扣式快装结构，装配时只需对准卡槽下压即可完成固定，相比传统螺纹连接的结构，能减少总装车间的装配工时，也方便后期售后维修时的快速拆卸更换。

　　结构设计上还考虑了使用场景的耐用性需求，手柄握持区域的外层采用软质包覆的预留壁厚，可根据车型定位匹配TPE软胶或者真皮包覆层，内部支撑骨架做了加强筋布局，筋位厚度1.2mm，间距8mm，既能保证手柄承受150N侧向推力时不发生塑性变形，也能避免壁厚不均导致的注塑缩痕问题。换挡导槽的滑动接触面做了抛光级的面处理要求，表面粗糙度控制在Ra1.6以下，减少换挡时的摩擦阻力，让挡位切换的手感更顺滑，同时在导槽的挡位限位位置做了微凸的阻尼卡点，配合换挡机构内部的弹簧结构，能给驾驶员清晰的挡位吸入感反馈，避免误操作挂错挡位。

　　建模过程中同步校核了操作时的运动包络，手柄在各个挡位之间切换时，与周边的中央扶手箱前端、仪表台下护板的最小间隙保持在15mm以上，即使驾驶员佩戴冬季厚手套操作，也不会出现剐蹭周边内饰件的情况。同时考虑到夜间使用的需求，手柄顶部预留了背光标识的走线空间，可将挡位指示灯的线束从换挡杆内部中空区域穿入，避免线束外露影响内饰美观，也能防止长期使用中线束被拉扯断裂。

　　从行业应用场景来看，该结构不仅可用于传统燃油乘用车的自动变速器操纵，也可适配新能源车型的电子换挡机构需求，只需将下部的机械拉索连接部位替换为挡位传感器安装位，即可快速改型为电子换挡杆结构，通用化率可达70%以上，能有效降低不同车型的开发成本。建模时所有的配合面、安装点位都做了参数化关联，后续调整手柄造型、适配不同车型的安装高度时，只需修改对应参数即可快速更新模型，不需要重新绘制整体结构，能大幅缩短结构开发阶段的建模周期。
