推土机后部固定功能总成结构设计

项目分类:机械设备 发布时间:2022-01-29 ID:526392

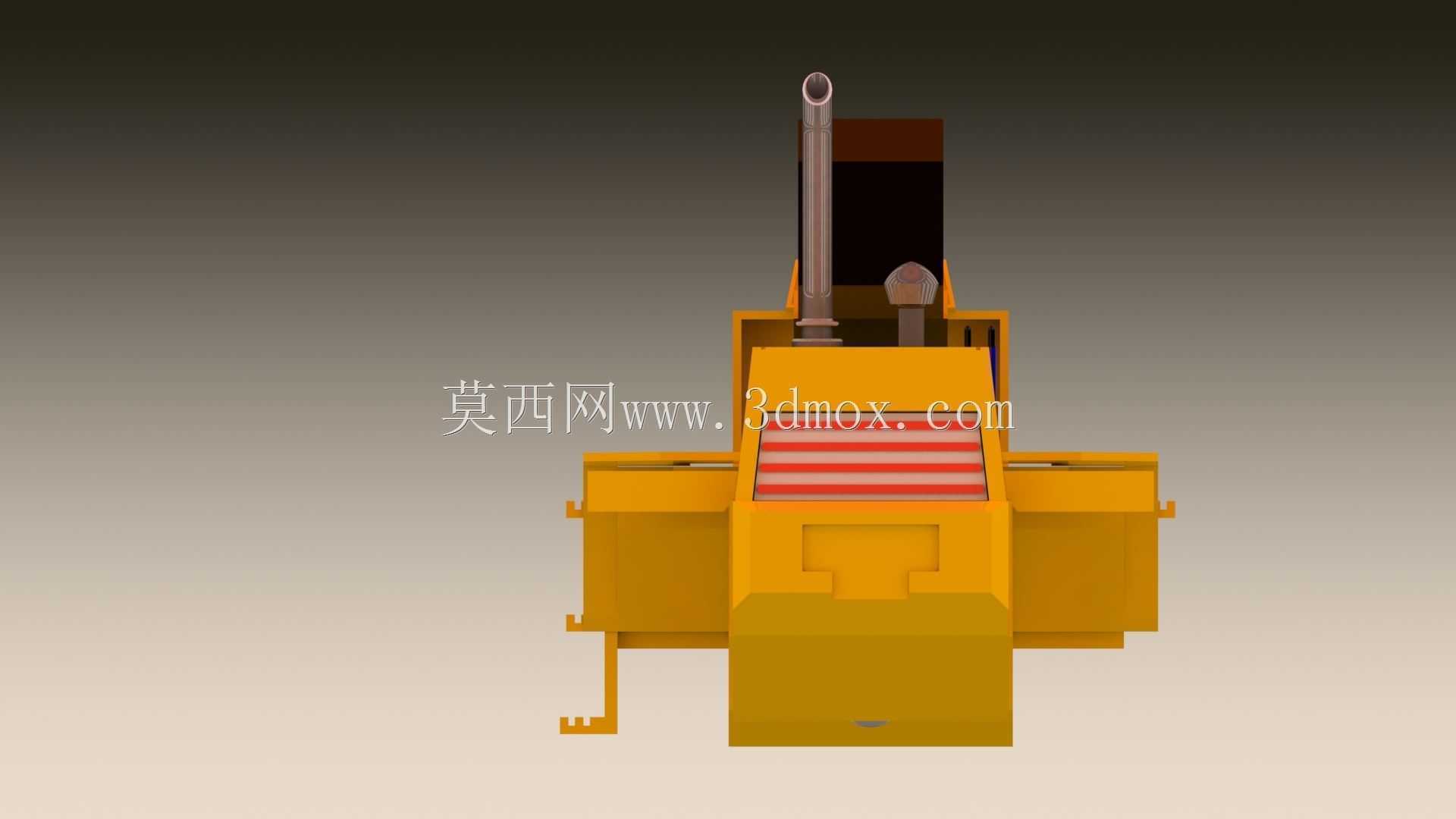

  • 推土机后部固定功能总成结构设计

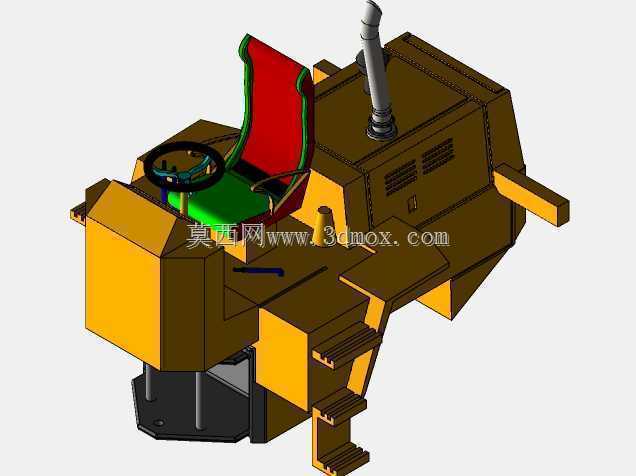

  • 推土机后部固定功能总成结构设计

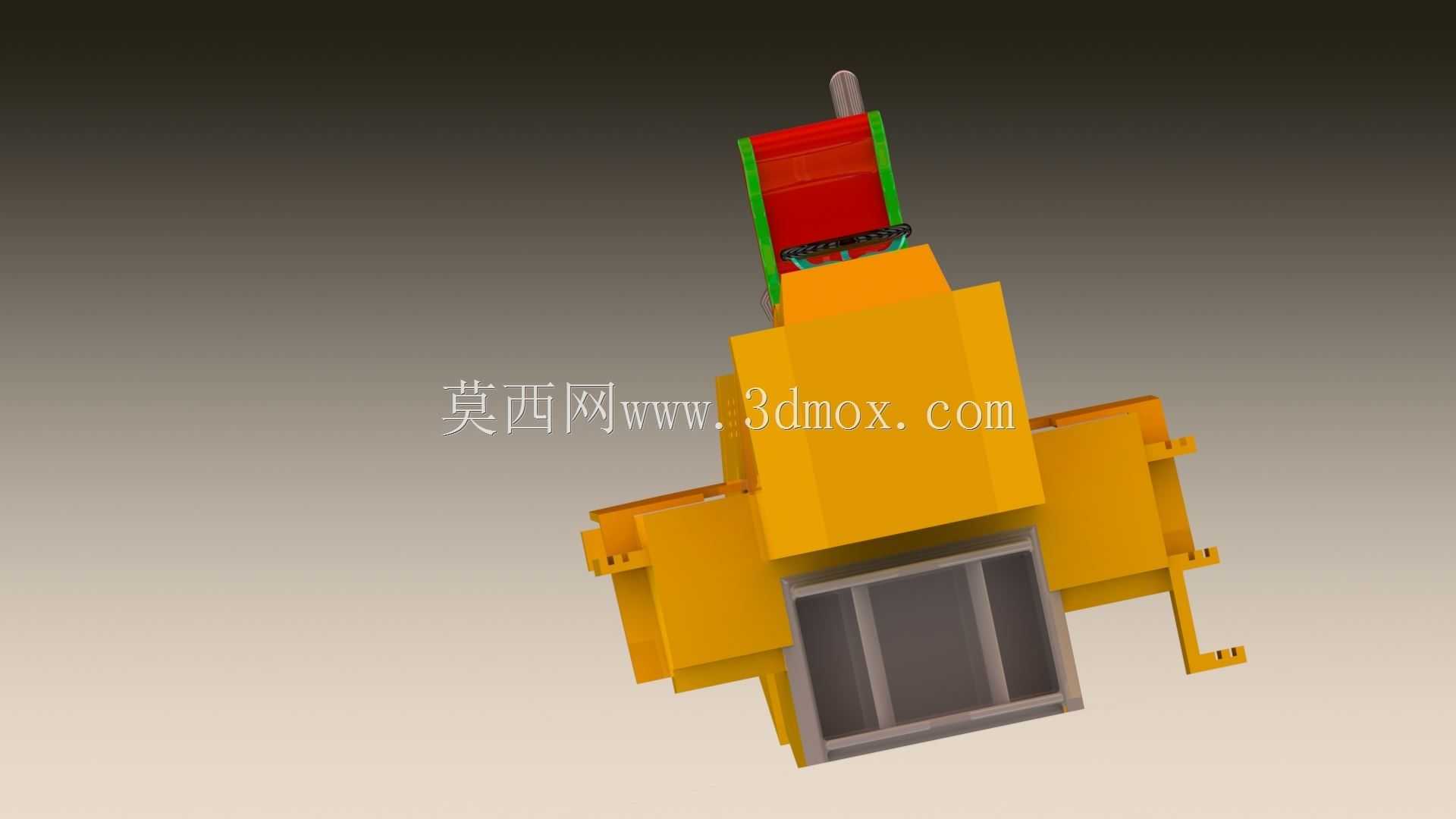

  • 推土机后部固定功能总成结构设计

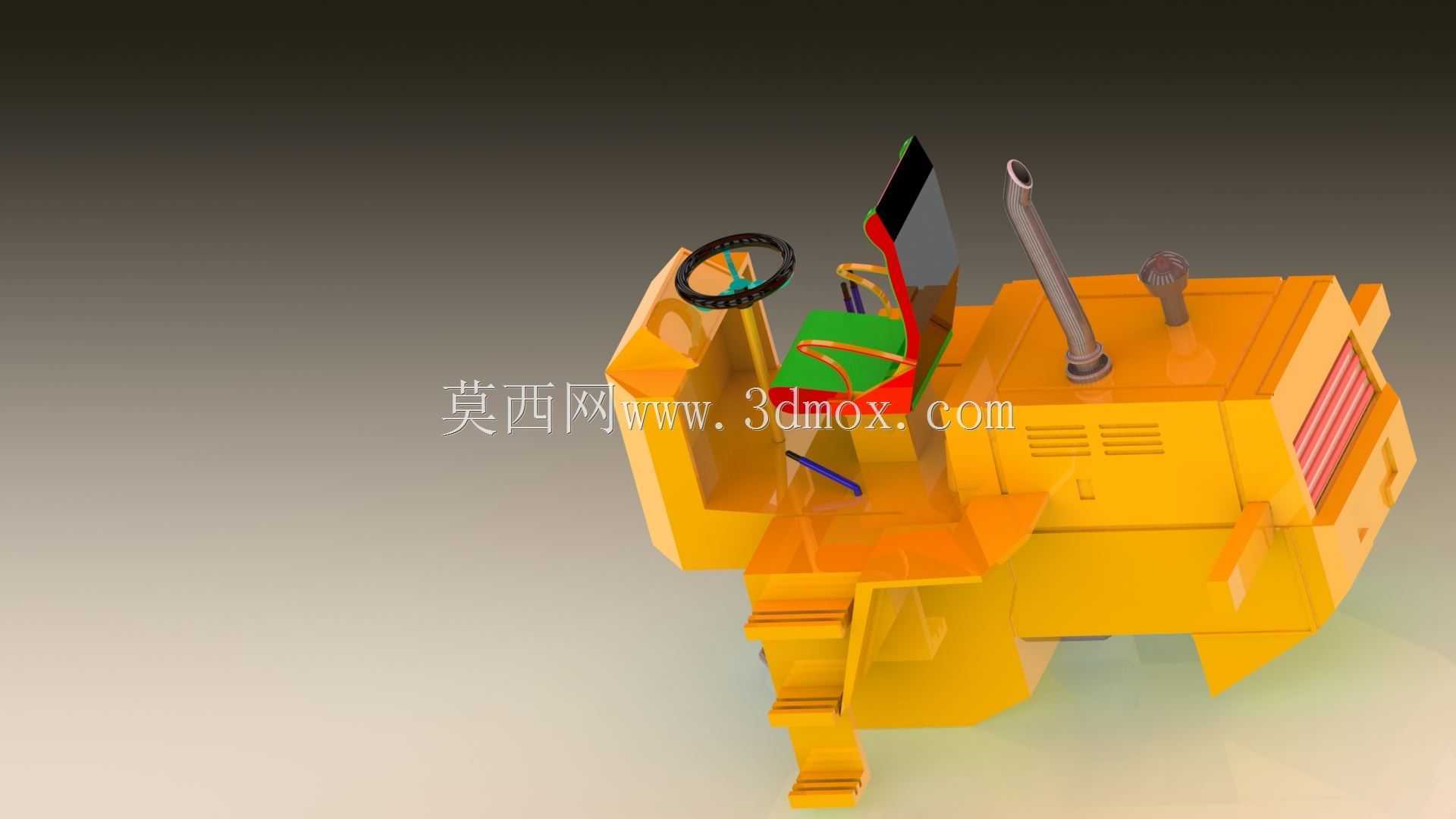

  • 推土机后部固定功能总成结构设计

  在土方作业、矿山剥离、场地平整这类重载施工场景里,推土机的后部总成从来不是简单的配重块堆叠,而是承担整机动力输出、液压供给、载荷传递的核心固定单元,很多一线施工的机手甚至结构设计新人容易把注意力全放在前部推土铲的倾角调节、刀板耐磨设计上,忽略后部总成的布局合理性直接决定整机连续作业的可靠性。这次拆解建模的后部固定结构,首先要匹配的是160马力级履带式推土机的安装边界,整机后部安装面到驱动轮中心的横向距离控制在1280mm,垂直方向从底盘大梁上平面到机罩顶端的高度为1520mm,侧向突出履带护板的宽度单侧不超过180mm,这个尺寸边界是经过多轮工地实测敲定的——太宽会在狭窄基坑作业时刮碰边坡,太高会遮挡机手向后观察松土器作业的视线,太靠前则会导致整机重心前倾,推铲满载时出现翘尾失稳的问题。

  从功能布局来看,这个后部总成把发动机、液压泵、推进系统的固定基座全部整合在了焊接式箱型机架上,没有采用零散支架拼接的结构,这是考虑到推土机作业时持续承受低频大振幅振动,分体支架很容易在螺栓连接位置出现疲劳断裂。发动机采用三点式悬置固定,前悬置点直接对接机架前部的铸造支座,后悬置两个点布置在飞轮壳两侧的加强筋位置,悬置垫的压缩量预留了3-5mm的余量,既能吸收柴油机运转时的往复振动,又不会因为悬置过软导致动力输出轴和液压泵联轴器出现偏磨。液压泵的安装法兰直接加工在飞轮壳取力口的延伸座上,取消了传统的中间传动轴结构,这种设计能减少动力传递路径的间隙,在推土铲快速提升、松土器强行切入硬土层的时候,液压系统的响应速度能提升0.2秒左右,别小看这零点几秒的差距,在连续作业的循环里,能直接减少操作手的等待时间,提升整班作业效率。

  推进系统的固定结构是这个后部总成的设计难点,因为推土机的终传动载荷要通过后部机架传递到整机大梁,传统设计里终传动和机架的连接螺栓经常因为侧向载荷出现剪切断裂,这次建模时特意在终传动安装位置做了嵌入式止口结构,止口的配合公差选H7/k6,安装时靠止口承受径向剪切力,螺栓只承担轴向拉紧力,这样螺栓的受力状态从复合受力变成单纯的受拉,疲劳寿命能提升三倍以上。机罩部分的设计没有采用全封闭的厚重钢板结构,而是在发动机散热对应的位置开了冲压成型的通风栅格,栅格的倾斜角度做了15度的后仰,既能保证散热气流的顺畅通过,又能避免雨天作业时雨水直接淋到发动机的电气接插件上,同时机罩的检修开口做了上翻式设计,开启角度能达到110度,日常检查机油液位、更换燃油滤芯的时候不需要完全拆开机罩,在工地现场就能完成常规维保操作。

  排气系统的布置特意避开了液压油箱的安装位置,排气管出口的朝向斜向侧上方,和液压油箱的水平距离留了220mm的隔热间隙,中间没有额外加装隔热板——不是为了省成本,而是实测下来这个距离下,排气管满负荷工作时的表面温度是480摄氏度,经过空气间隔散热后,液压油箱表面的温度不会超过65摄氏度,刚好在液压油允许的工作温度范围内,省掉隔热板还能减少后部总成的重量,把省下来的重量分配到前部推土铲的耐磨件上,反而更实用。操纵机构的固定支架直接焊接在后部机架的左侧位置,和转向离合器的操纵拉杆距离控制在80mm,这个距离是反复调整过的,既不会因为机架振动导致操纵杆出现打手的情况,也不会因为距离太远让机手操作时手臂伸展幅度过大,长时间作业不容易疲劳。

  很多人做这类工程机械结构建模的时候,容易把各个部件当成独立的零件拼凑,忽略各个系统之间的干涉问题,比如这次建模时就特意核对了发动机油底壳的放油螺塞位置,刚好对准机架上预留的维护缺口,换机油的时候不需要拆底盘护板,接油机的接油盘能直接伸到放油螺塞下方;还有液压泵的高压油管走向,全部沿着机架内侧的走线槽布置,管卡的间距控制在400mm,避免作业时油管和机架摩擦出现破损,同时油管的弯曲半径全部大于管径的3倍,减少液压油的沿程阻力损失。整个后部总成的所有固定螺栓都采用了防松设计,不是靠打螺纹胶这种一次性防松方式,而是全部用双螺母加弹簧垫圈的结构,在工地现场拆解维保之后,二次装配依然能保证防松效果,毕竟野外作业的时候不可能随时备着螺纹胶,可靠的机械防松结构才是适配施工场景的设计。
