无人机机载外置信号接收发射臂结构

　　在低空无人机作业场景里，不管是航测巡检、农林植保还是应急通信中继，机载信号收发组件的安装可靠性与信号增益表现，直接决定了作业链路的稳定性，这款外置信号臂就是针对小型多旋翼、固定翼无人机的外置通讯需求设计的配套结构件。从实际使用场景来看，这类信号臂一般安装在无人机机身侧部或者翼端位置，避开机身内部飞控、电调等电子元件的电磁干扰区域，同时尽可能抬高天线的安装高度，减少机身结构对信号的遮挡，在城市楼宇间巡检、山地复杂地形作业时，能有效降低信号多径反射带来的链路波动，保障地面站与飞行器之间的控制信号、图传信号稳定传输。

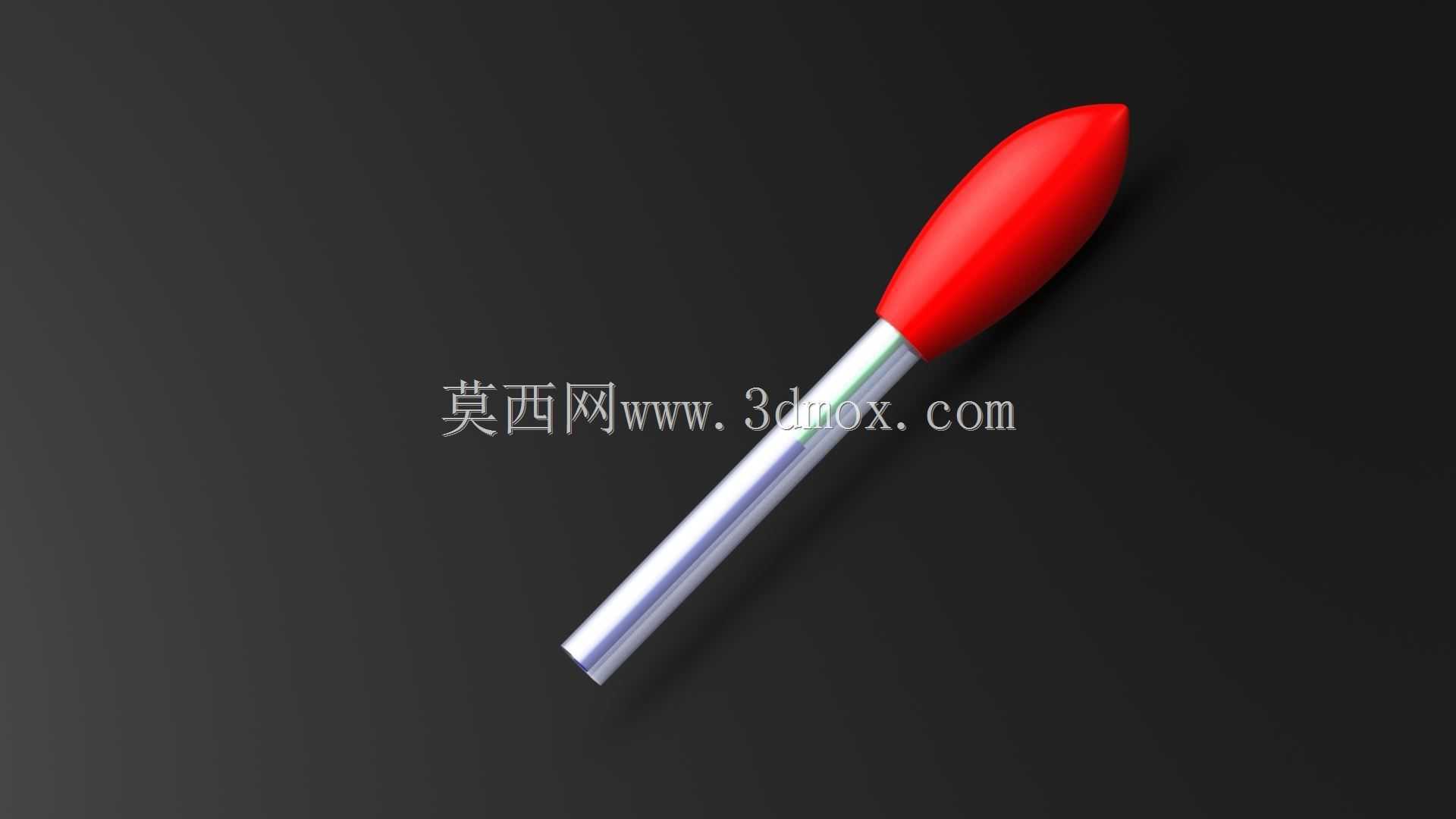

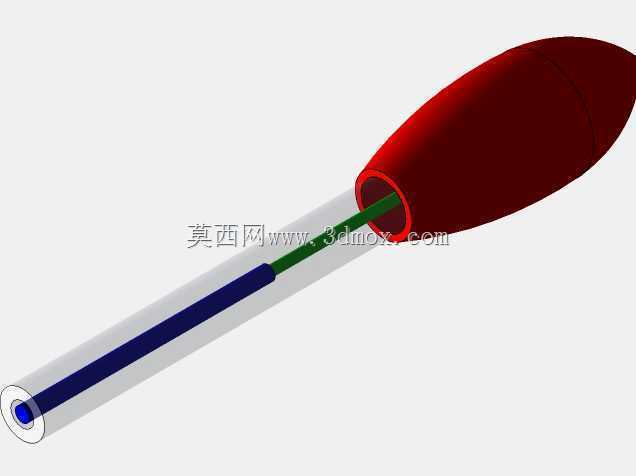

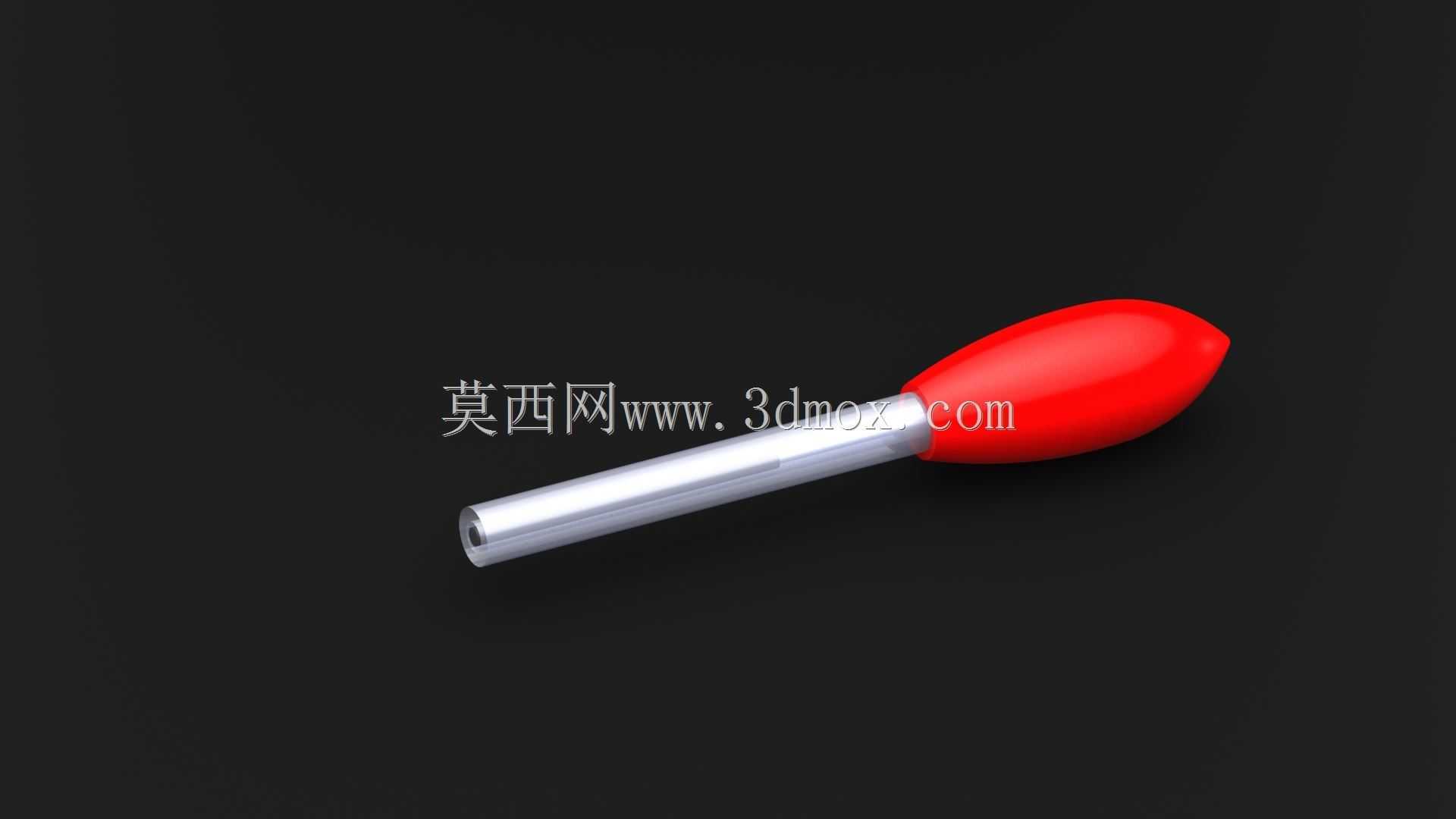

　　从结构设计思路上看，这款信号臂采用分段式结构，金属杆段为安装固定主体，表面做硬质阳极氧化处理，既保证结构强度，也能避免长期户外使用出现锈蚀、磨损问题，杆身内部为中空走线设计，馈线可以从杆体内部直接连接到机身内部的通讯模块，避免馈线外露在飞行过程中被气流吹动产生晃动，也能减少馈线与机身结构的摩擦损耗，延长线缆使用寿命。杆体末端的椭球形整流罩为低风阻设计，曲面过渡完全贴合流体力学要求，在无人机高速飞行时不会产生明显的紊流，不会额外增加飞行阻力，也不会因为气流扰动带来机身震动，影响飞控稳定性和航拍成像精度，整流罩内部预留了标准天线振子的安装腔体，可以适配常用的2.4G、5.8G频段信号振子，不需要额外做结构修改就能直接装配。

　　在安装边界设计上，金属杆的安装端做了标准的定位轴径与安装孔位，安装端的轴径公差控制在h7级别，可以直接插入机身预设的安装衬套中，配合侧面的紧定螺丝就能完成固定，不需要额外设计定制转接件，安装后杆体的伸出长度经过反复校核，既保证天线位置足够远离机身电磁干扰源，也不会因为伸出过长导致飞行时杆体产生共振，经过实际振动测试，在无人机常用的巡航转速区间内，杆体的振动幅值控制在0.1mm以内，不会影响信号收发的稳定性。椭球形整流罩的最大直径控制在合理范围内，不会超出无人机的整体飞行安全边界，在无人机起降、穿越狭窄空间时，不会因为信号臂突出过多发生碰撞剐蹭，整流罩采用高强度工程塑料注塑成型，本身具备一定的抗冲击能力，即使发生轻微剐蹭也不会出现开裂、破损问题，能有效保护内部的天线振子不受损坏。

　　从功能特性来看，这款信号臂的结构完全兼顾了结构强度、气动性能与电磁性能的平衡，金属杆体本身可以作为天线的反射地网，有效提升天线的信号增益，相比直接安装在机身内部的天线，外置安装的信号臂能让信号全向覆盖的均匀性更好，不会出现机身朝向某个方向时信号骤降的问题，在无人机做姿态调整、转弯、俯仰动作时，信号链路的衰减波动控制在3dB以内，完全满足常规作业场景的通讯要求。在实际装配调试中，只需要将匹配频段的天线振子固定在整流罩内部的定位槽内，接好馈线后将整流罩与金属杆体通过卡扣配合防水胶圈固定，就能达到IP65级别的防水防尘能力，能够在小雨、扬尘天气下正常作业，不需要额外做防水处理。

　　针对不同起飞重量的无人机平台，这款信号臂的结构也预留了一定的调整空间，金属杆的壁厚经过优化，在保证整体结构刚性的前提下尽可能降低自重，整体组件重量控制在很轻的区间，不会给无人机带来过多的负载负担，不会影响无人机的续航时间与载荷能力。在结构建模过程中，所有的配合面都做了公差匹配设计，安装孔位、定位轴径的尺寸完全符合通用无人机配件的安装标准，不需要二次加工就能直接适配多数行业级、消费级无人机的改装需求，不管是用于原厂配件替换还是自定义无人机装机，都能快速完成装配调试，不需要反复修改结构尺寸。
