在小型多旋翼无人机的结构体系中,机臂连接座是承担动力传递、结构支撑的核心受力部件,本次设计的机臂结构件主要适配轴距200-300mm级别的微型航拍、教学实训类无人机,直接衔接中心机架与旋翼动力单元,是保障飞行稳定性的关键结构。从实际应用场景来看,这类结构件多用于消费级航拍无人机、青少年无人机竞赛器材、高校无人机实训平台的组装与维修替换,日常作业中需要承受旋翼高速旋转产生的持续振动、机动飞行时的交变拉压载荷,以及轻微碰撞时的瞬时冲击力,因此结构设计上优先兼顾强度与轻量化需求。

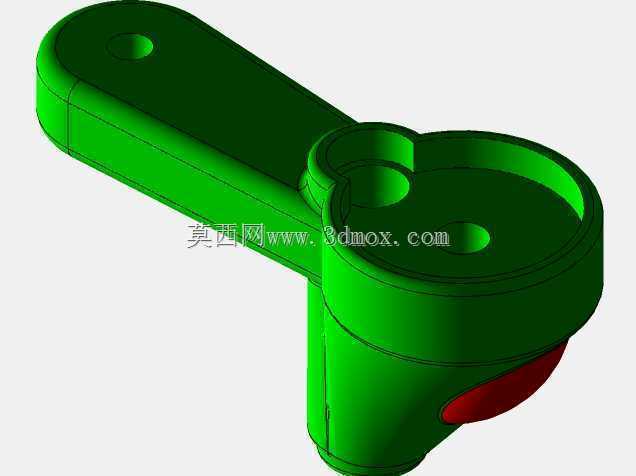

设计初期首先明确安装边界约束:中心机架端的安装柱直径为16mm,因此结构件上端的套合孔设计为16.2mm的间隙配合尺寸,孔壁预留0.2mm的公差余量,既可以保证组装时顺利套入机架碳管或注塑立柱,也能避免间隙过大导致的飞行晃动;套合孔侧壁预留2个M2螺丝孔位,安装时通过顶丝锁紧即可完成与中心机架的固定,无需额外设计复杂的卡扣结构,降低组装与后期维护的难度。向外延伸的机臂安装段长度为42mm,末端预留直径3mm的电机安装孔,适配1103、1104系列微型无刷电机的安装孔距,臂身截面采用渐变式设计,靠近机架端的截面厚度为8mm,向电机端逐步过渡到5mm,这种变截面设计既可以在应力集中的根部保证足够的结构强度,也能在末端减少不必要的材料冗余,降低整机起飞重量。

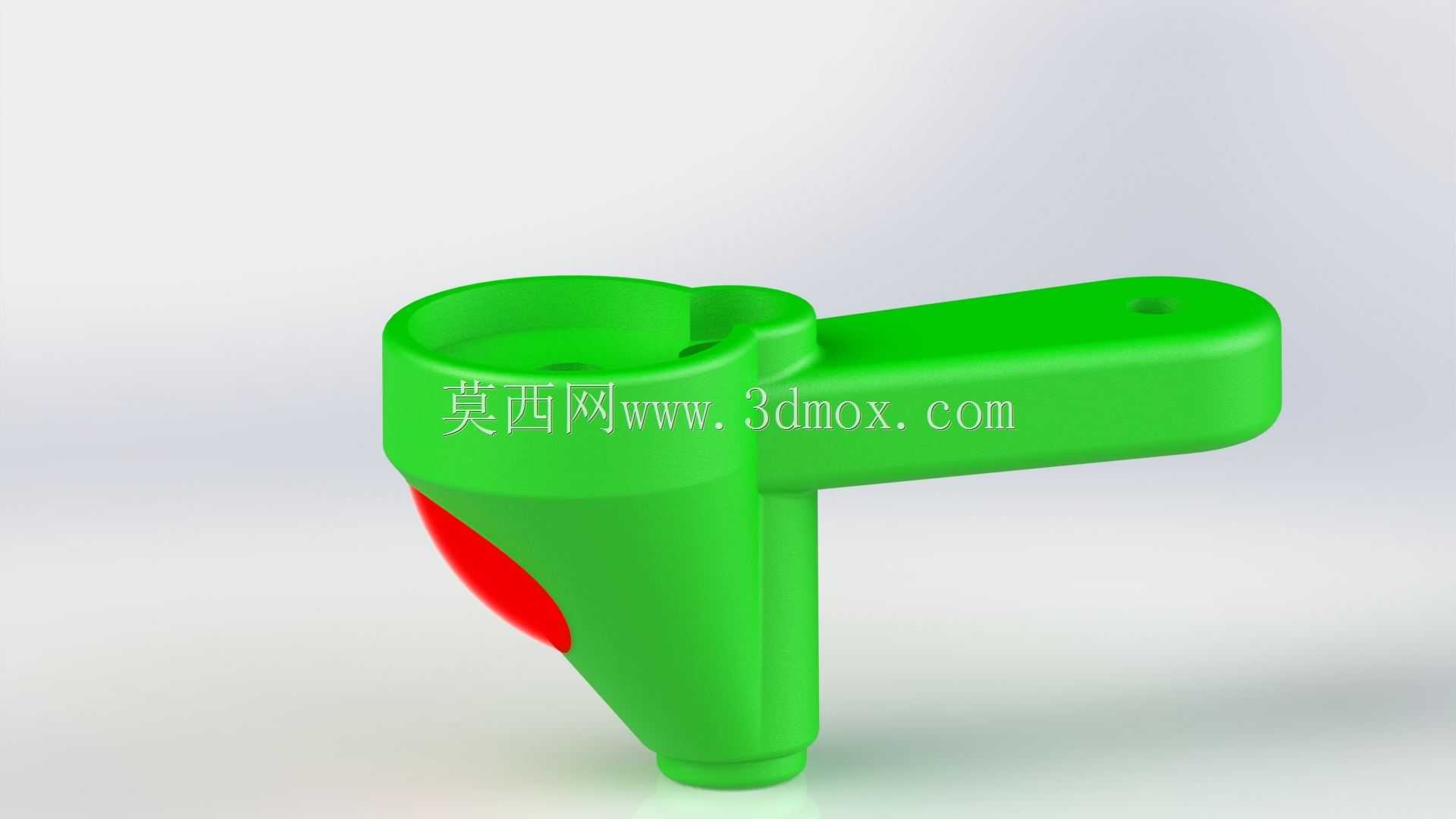

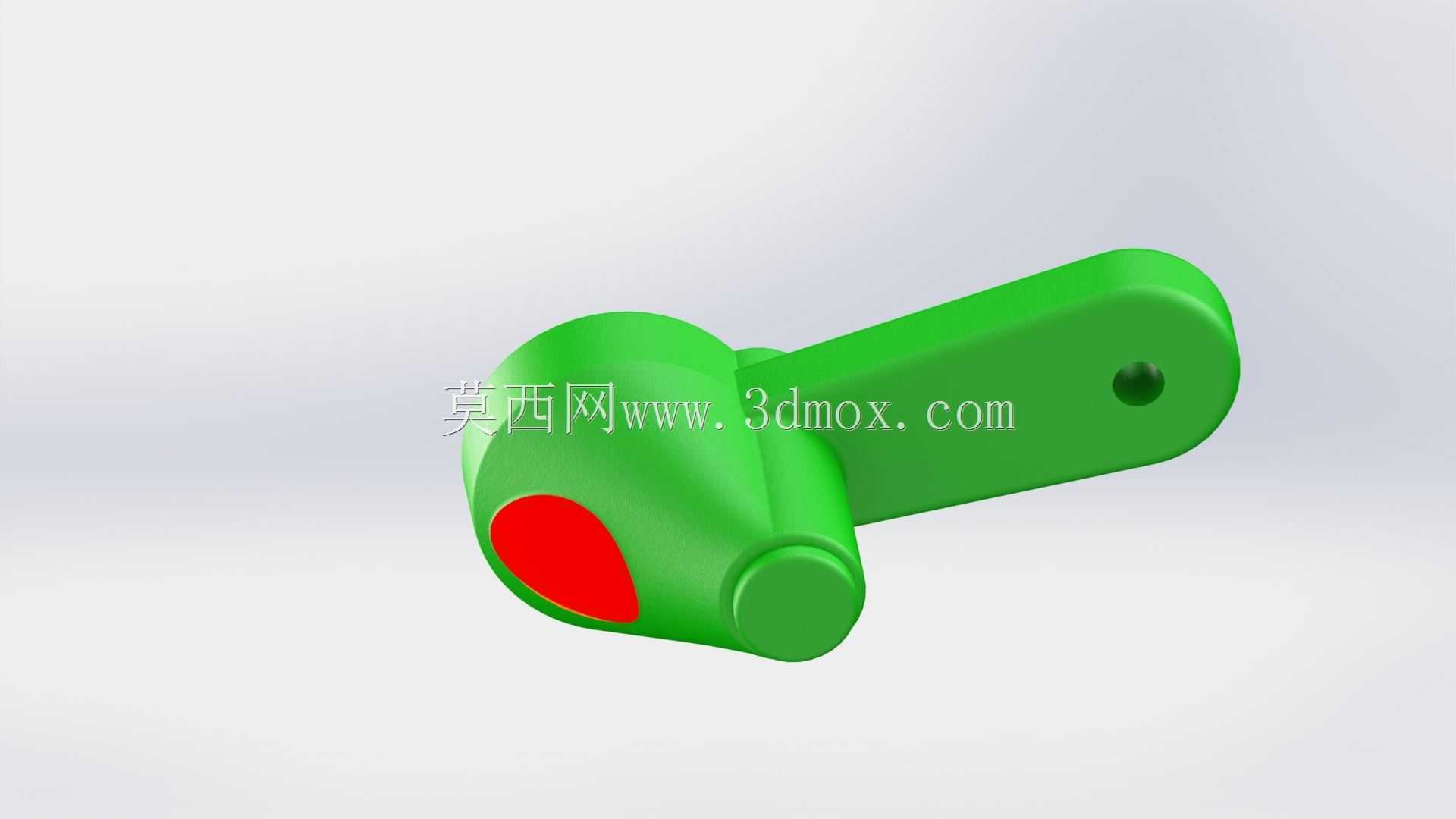

结构件下端的锥形导流结构并非装饰性设计,实际飞行中旋翼产生的下洗气流会经过机臂与机架的衔接位置,锥形弧面可以引导气流平滑流过结构表面,减少气流紊流产生的飞行阻力,同时也能避免直角结构在高速气流下产生的异常振动。结构件侧面的红色标识区域为安装对位标记,批量组装时工人可以通过该标记快速确认机臂的安装朝向,避免装反导致的电机线走线错位,提升流水线组装效率。从受力角度分析,机臂工作时的最大应力集中在套合孔与臂身的衔接圆角处,因此该位置设计了R3的过渡圆角,避免直角应力集中导致的起降冲击下结构断裂,经过有限元校核,采用PLA耗材3D打印时,该结构可承受最大15N的瞬时拉力,完全满足微型无人机的飞行载荷需求;如果采用尼龙或碳纤维增强耗材打印,结构强度还能进一步提升40%以上,可适配更大载重的行业应用微型无人机。
走线设计上,臂身上方预留了深度1.5mm的走线槽,电机的三相电源线可以沿着走线槽布入中心机架内部,避免线材外露被旋翼打到,同时也减少外露线材带来的飞行风阻。结构件整体的最大外轮廓尺寸为58mm22mm35mm,安装后不会超出旋翼的旋转平面,不会产生额外的气动干扰。实际装机测试时,该结构件的共振频率避开了微型无刷电机的常用工作转速区间(7000-15000rpm),飞行过程中不会出现结构共振导致的画面抖动问题,对于搭载微型摄像头的航拍机型来说,可有效提升航拍画面的稳定性。针对新手操作容易出现的坠机碰撞场景,臂身靠近电机端设计了预设的断裂吸能区,当发生侧向撞击时,断裂吸能区会优先溃缩吸收冲击能量,避免冲击力传递到中心机架损坏飞控、电池等核心部件,降低炸机后的维修成本,仅需替换单个机臂结构件即可快速恢复飞行能力。
