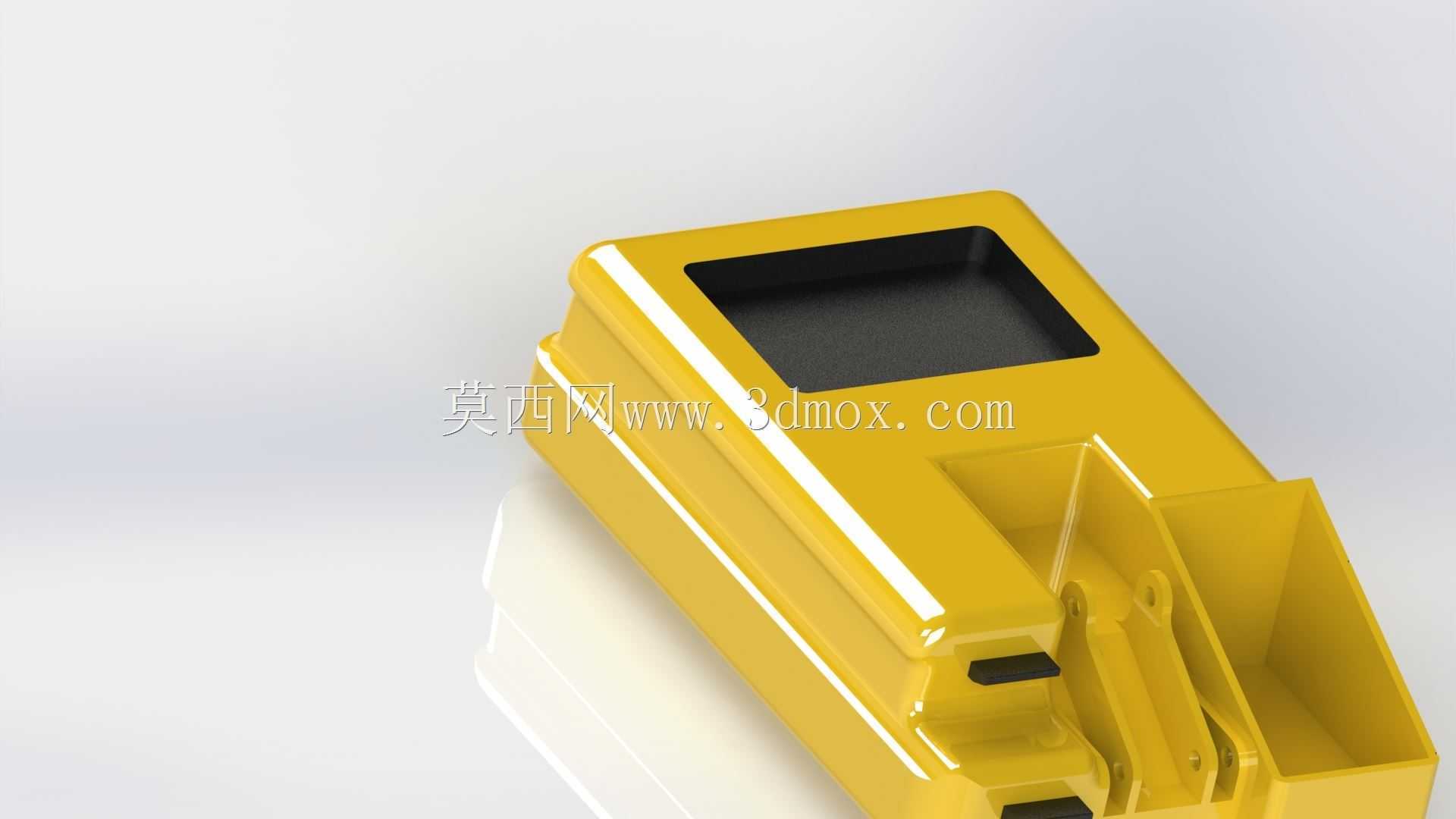

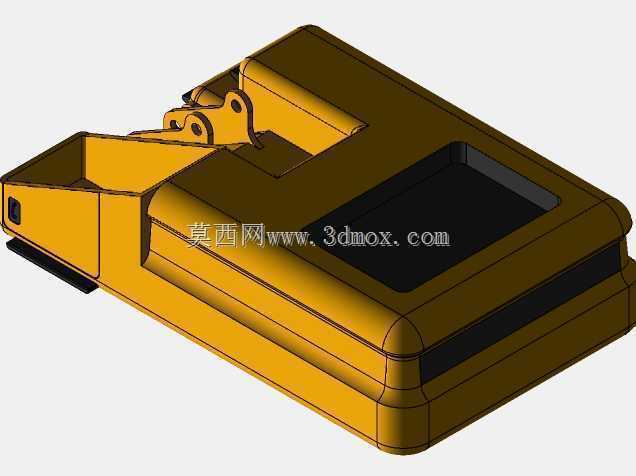

日立挖掘机油缸安装座与上部活动件结构

　　在土方作业、矿山剥离、市政管线开挖这类工况里，挖掘机上部工作装置的连接可靠性，直接决定了整机连续作业时长与重载耐受能力，本次涉及的上部活动件与曲轴安装座，属于工作装置与回转平台衔接区域的核心承载结构，日常作业中需要持续承受斗杆挖掘反力、动臂举升偏载、回转启停惯性冲击的复合载荷，设计阶段的边界校核直接关系到结构件的疲劳寿命。

　　从实际作业场景来看，这类安装座不仅要匹配动臂根部的铰接销轴定位精度，还要兼顾上部液压管路排布的避让空间，很多现场出现的销轴窜动、焊缝开裂问题，本质都是安装座的同轴度公差预留不足，或是活动件的摆动间隙没有考虑低温下衬套收缩的余量。设计时首先要确定安装基准面，以回转平台的上平面为 primary 基准，安装座的四个地脚螺栓孔位置度公差控制在0.2mm以内，避免装配时出现螺栓强行别劲的情况，长期受剪引发螺栓断裂。

　　上部活动件的摆动角度范围需要匹配整机的挖掘半径与卸料高度参数，在极限挖掘位置时，活动件与周边的液压硬管、线束护套要保留至少15mm的安全间隙，防止作业过程中结构件晃动挤压管路，造成液压油泄漏或是线路磨损短路。安装座的曲轴铰接孔处，采用了双层衬套的结构设计，外层为过盈配合压入安装座本体，内层为自润滑铜套，预留0.1-0.15mm的间隙配合销轴，这样的设计既可以保证铰接处的转动灵活性，又能在衬套磨损后单独更换内层铜套，降低现场维护的成本与停机时间。

　　外形尺寸方面，安装座的整体高度控制在280mm，横向跨距360mm，纵向安装深度220mm，完全适配日立同吨位机型的上部平台安装空间，不需要对原有平台结构进行切割焊接改造，直接替换原有磨损件即可完成装配。活动件的摆动端面做了15度的倒角处理，避免在极限摆动角度时与安装座的立板发生刚性磕碰，同时在铰接位置的上方预留了黄油嘴安装孔，注油通道直接连通到铜套内壁的油槽，方便日常维保的时候直接加注润滑脂，不需要拆解铰接结构。

　　从受力角度分析，安装座的立板与底板连接位置采用了圆弧过渡结构，过渡圆角半径为20mm，避免直角位置的应力集中，在有限元校核时，重载挖掘工况下该位置的最大应力控制在材料屈服强度的60%以内，满足10000小时以上的疲劳寿命要求。活动件的本体采用箱型焊接结构，内部设置了两道加强筋，筋板厚度为12mm，在保证整体结构刚度的同时，尽可能降低结构件自重，减少上部工作装置的整体负载，提升动臂举升的响应速度。

　　现场装配时需要注意，安装座与平台接触面的平面度需要打磨至0.1mm以内，装配前清理干净接触面的焊渣、锈迹，螺栓按照对角顺序分三次拧紧到规定扭矩，避免单个螺栓受力过大。活动件与销轴装配时，需要在铜套内壁均匀涂抹二硫化钼润滑脂，首次装配后空载摆动10次以上，确认无卡滞、异响后再投入重载作业。日常巡检时要重点关注安装座焊缝位置有没有出现裂纹，铰接位置的间隙有没有超过2mm，一旦发现衬套磨损超差要及时更换，避免磨损扩大造成安装座本体的铰接孔失圆，导致整个结构件报废。

　　这类结构件的设计不能只考虑静态的装配尺寸，还要充分考虑工地现场的维护条件，比如螺栓的规格要尽量选用整机通用的标准件，避免需要专用工具才能拆装，衬套的尺寸也要选用行业通用的规格，方便工地在当地配件门店就能采购到替换件，减少设备停机等待配件的时间。同时在活动件的管线固定位置，预留了标准的管夹安装孔，方便现场排布液压管路时直接固定，不需要额外焊接支架，减少现场焊接对结构件母材强度的损伤。
