创意仿人型单轮支撑平衡装置结构设计

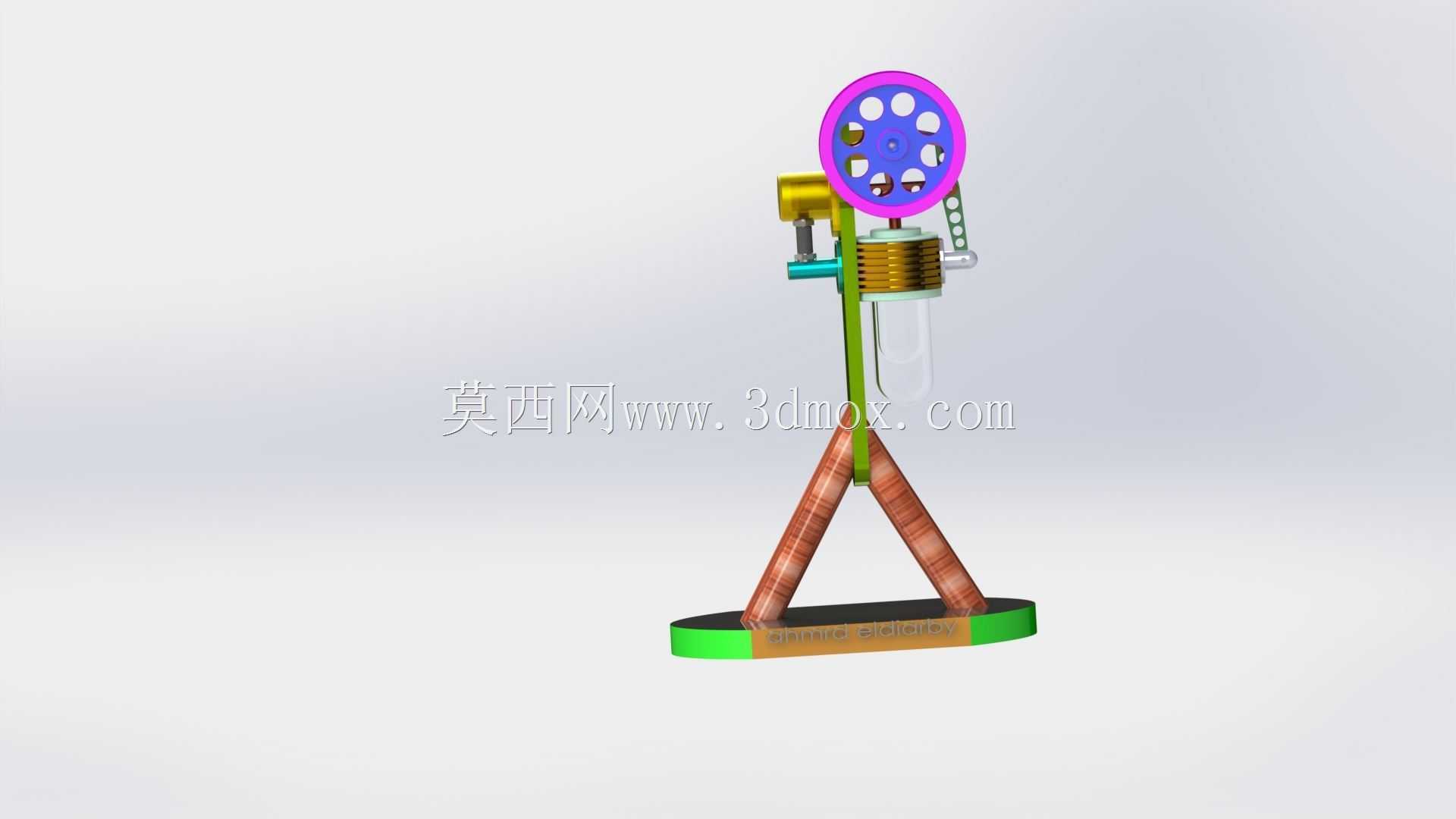

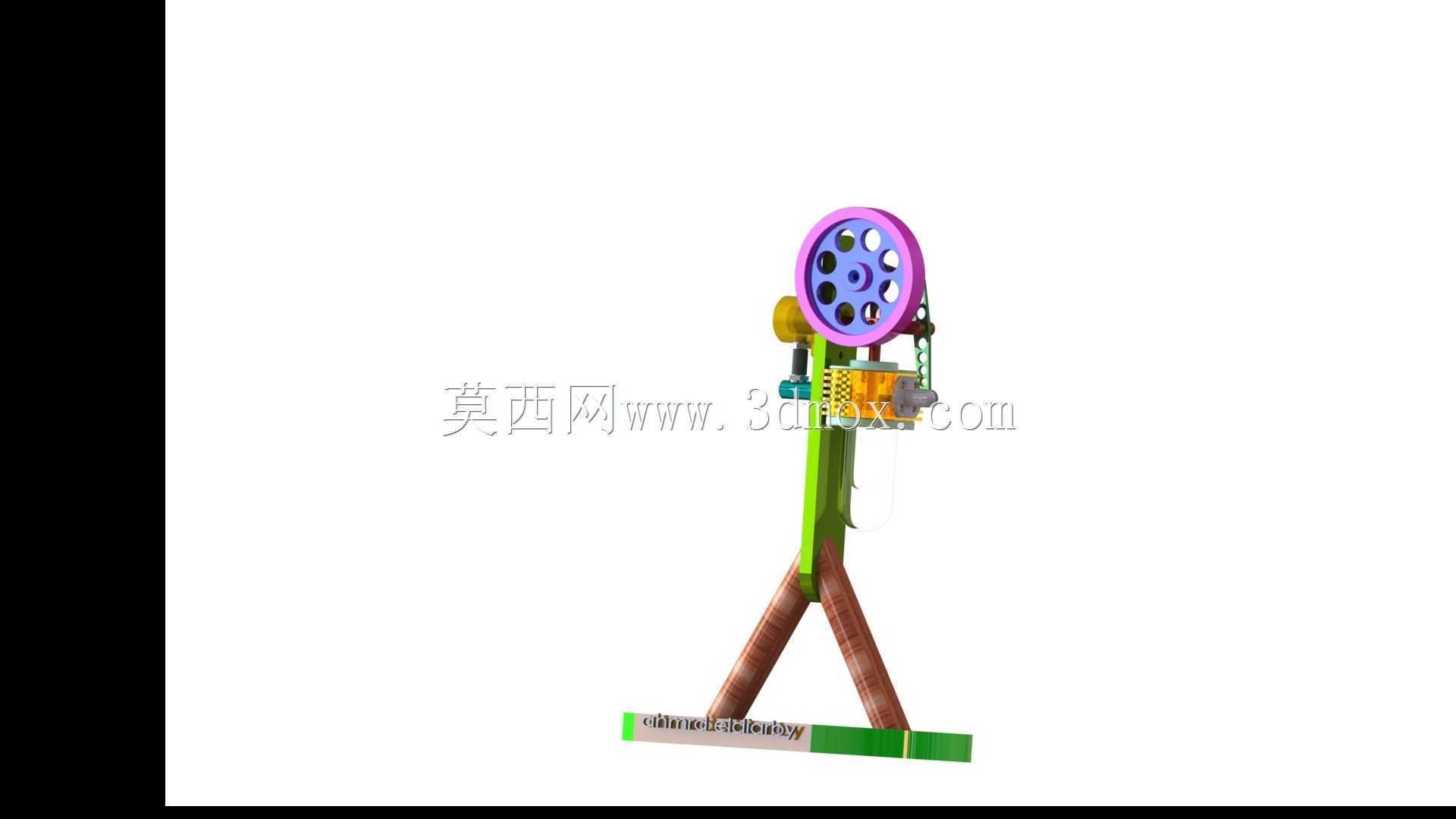

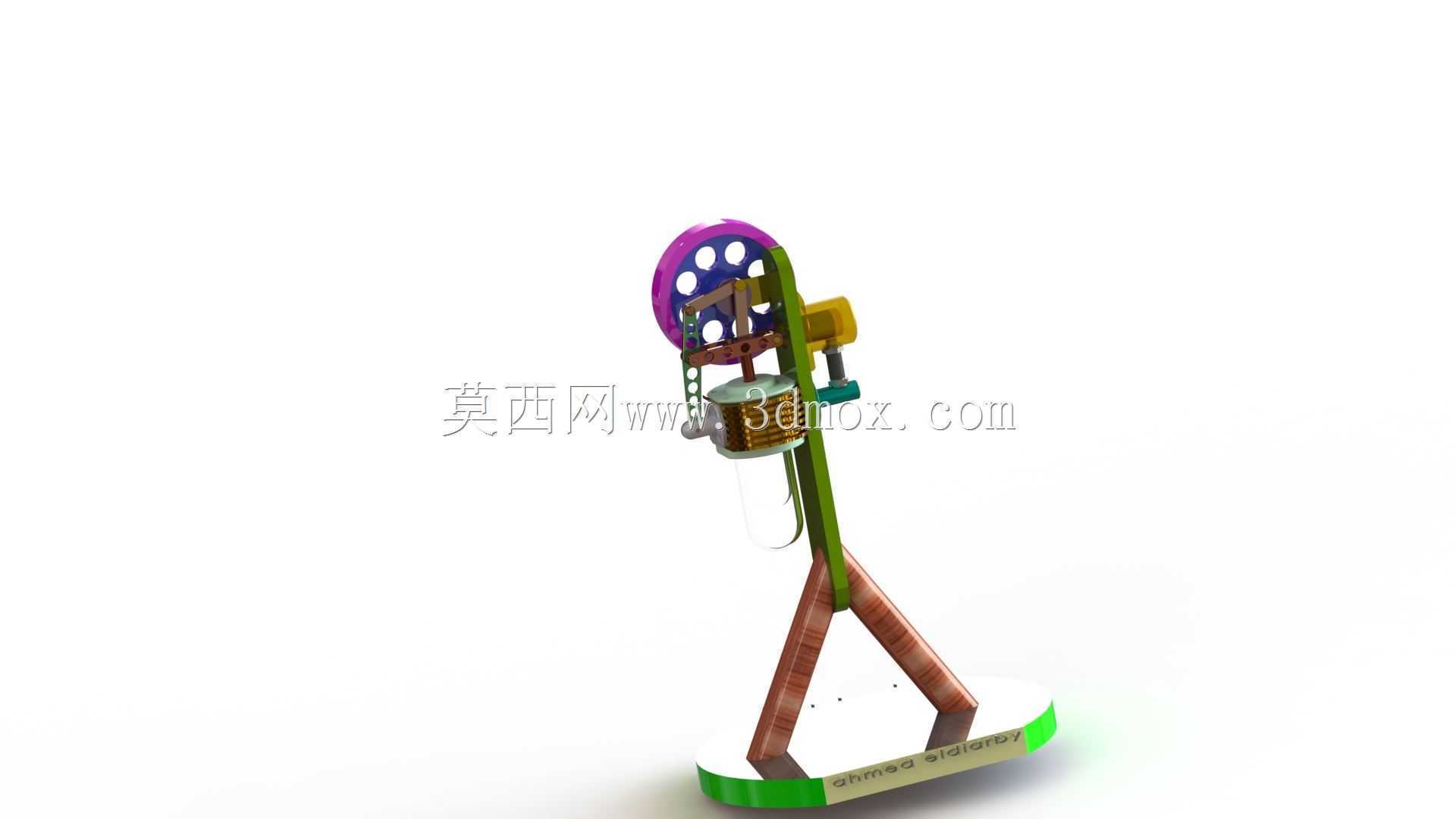

　　该装置采用单轮顶部布置、双斜向支腿配合底部横向支撑的结构形式，整体构型参考仿人型站立姿态设计，核心功能是在无额外动力输入的前提下，依靠结构重心配平实现静态稳定放置，可作为机械原理教学演示教具、创意装置展示构件使用，也可作为小型平衡类设备的结构验证原型，为后续动态自平衡装置的研发提供基础结构参考。

　　从实际应用场景来看，这类静态平衡结构可直接用于科普场馆的力学原理展示，直观演示重心与支撑面的匹配关系，也可放置在工业设计展厅作为创意机械展品，还能作为机械专业学生开展结构力学、静力学课程设计的参考原型，帮助学习者理解支撑点布局、重心位置对结构稳定性的影响。在小型文创产品开发领域，该结构经过比例缩放后可制作成桌面创意摆件，依托其独特的站立形态实现装饰效果。

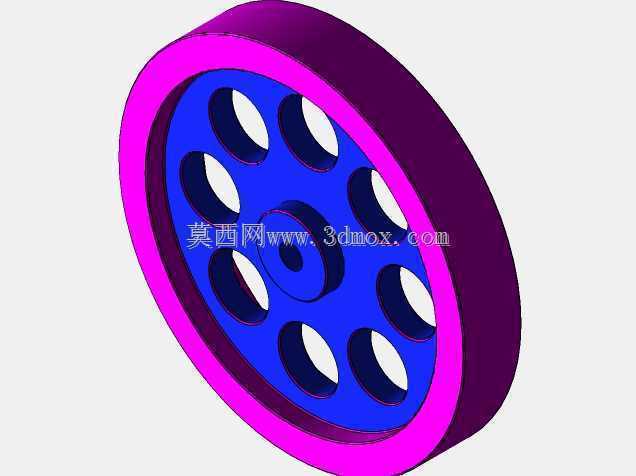

　　功能特性层面，该装置顶部的轮式构件并非行走轮，而是作为上部配重块使用，轮体采用环形镂空设计，在保证足够配重质量的同时降低整体耗材用量，轮体中心设置的多组镂空孔可用于调整上部配重的分布位置，方便在装配阶段微调整体重心位置。中部的连接段集成了小型传动构件，预留了后续加装动力模块的接口，若后续需要拓展动态功能，可直接在中部腔体内安装微型电机与传动齿轮，驱动顶部轮体转动，实现动态平衡效果的演示。下部的双斜向支腿采用变截面结构设计，靠近中部连接段的位置截面尺寸更大，向底部延伸时截面逐步收窄，在保证支腿结构强度的同时减少材料占用，两支腿的夹角经过反复配平计算，确保上部载荷能够均匀传递到两个支腿上，避免单侧支腿受力过大出现结构变形。底部的横向支撑条采用平直结构，两端与两支腿底端刚性连接，形成稳定的三角形支撑底边，支撑条底部设置有防滑垫层，增大与放置面的摩擦力，防止装置出现滑移倾倒。

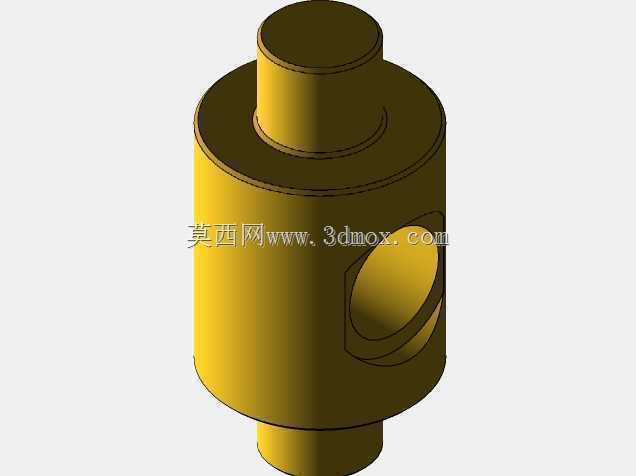

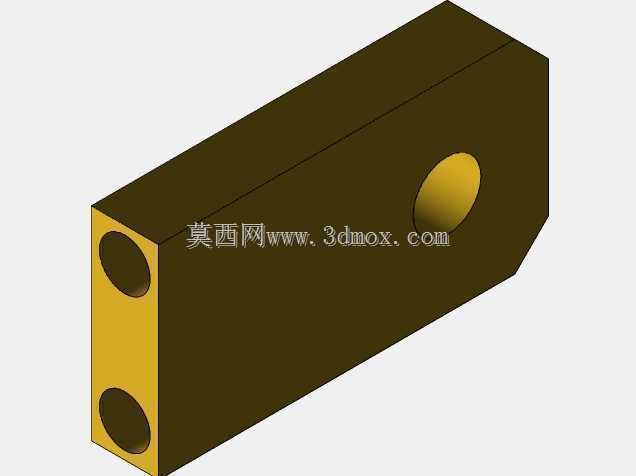

　　设计思路上，该结构完全围绕静力学平衡核心要求展开，首先确定整体的重心落点必须落在底部三角形支撑面的形心位置，因此在建模阶段先搭建底部支撑框架，确定三个接触点的坐标位置，反向推导上部结构的重心允许范围，再逐步细化中部连接段与顶部轮体的结构。顶部轮体的紫色外圈采用软质材质设计，既可以作为视觉区分元素，也能在装置意外倾倒时起到缓冲作用，避免硬质构件磕碰损坏。中部连接段的黄色构件为配重调节块，可通过增减该构件的厚度调整上部整体重量，适配不同加工精度下的装配误差，避免因零件加工尺寸偏差导致整体重心偏移无法稳定站立。支腿部分采用仿人腿型的倾斜角度设计，并非单纯为了视觉效果，倾斜角度经过力学计算，能够让支腿承受的压应力沿构件轴向传递，减少支腿受到的弯曲力矩，提升整体结构的承载稳定性。

　　外形尺寸与安装边界方面，该装置整体高度控制在300mm量级，底部横向支撑条的长度为120mm，两支腿底端的间距为80mm，整体占用的放置面尺寸不超过130mm*90mm，对放置空间的要求极低，普通桌面即可满足放置需求。顶部轮体的直径为80mm，轮体最外侧与中部连接段的水平距离不超过20mm，因此装置整体的最大宽度仅为120mm，不会占用过多横向空间。安装过程无需额外固定螺栓，所有构件之间采用卡扣与过盈配合连接，装配完成后直接放置在水平硬质平面上即可实现稳定站立，不需要额外的安装固定工序。若需要将该结构集成到其他展示设备中，可在底部横向支撑条上预留安装孔位，通过螺丝将整体装置固定在展示台面上，进一步提升抗倾覆能力，适配有振动的展示环境。

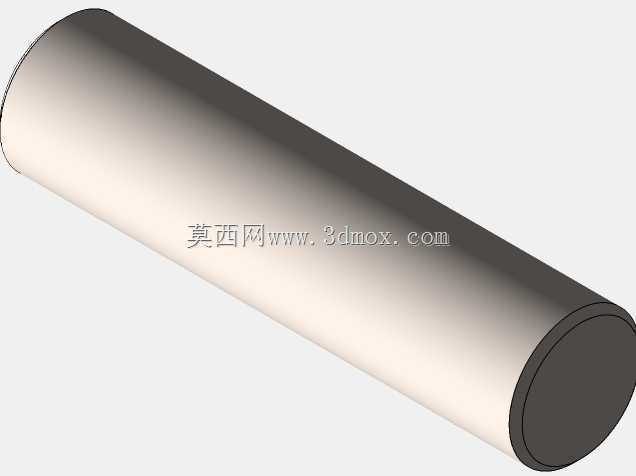

　　从结构设计的细节来看，支腿与中部连接段的连接处设置有加强筋结构，弥补斜向连接位置的结构强度短板，避免长期放置后连接处出现疲劳变形。顶部轮体与中心轴的配合采用间隙配合，轮体可绕中心轴自由转动，即使受到轻微外力触碰，轮体转动也不会改变整体的重心分布，不会影响装置的站立稳定性。底部支撑条的两端设置有限位凸台，防止防滑垫层在长期使用过程中出现移位，保证摩擦力持续稳定。整个装置的所有构件均采用常见的工程材料加工，没有特殊定制的非标材料，加工难度低，普通的机加工与3D打印工艺均可实现零件制作，适合小批量制作与教学场景下的学生自制加工。
