立式往复式蒸汽动力传动装置结构

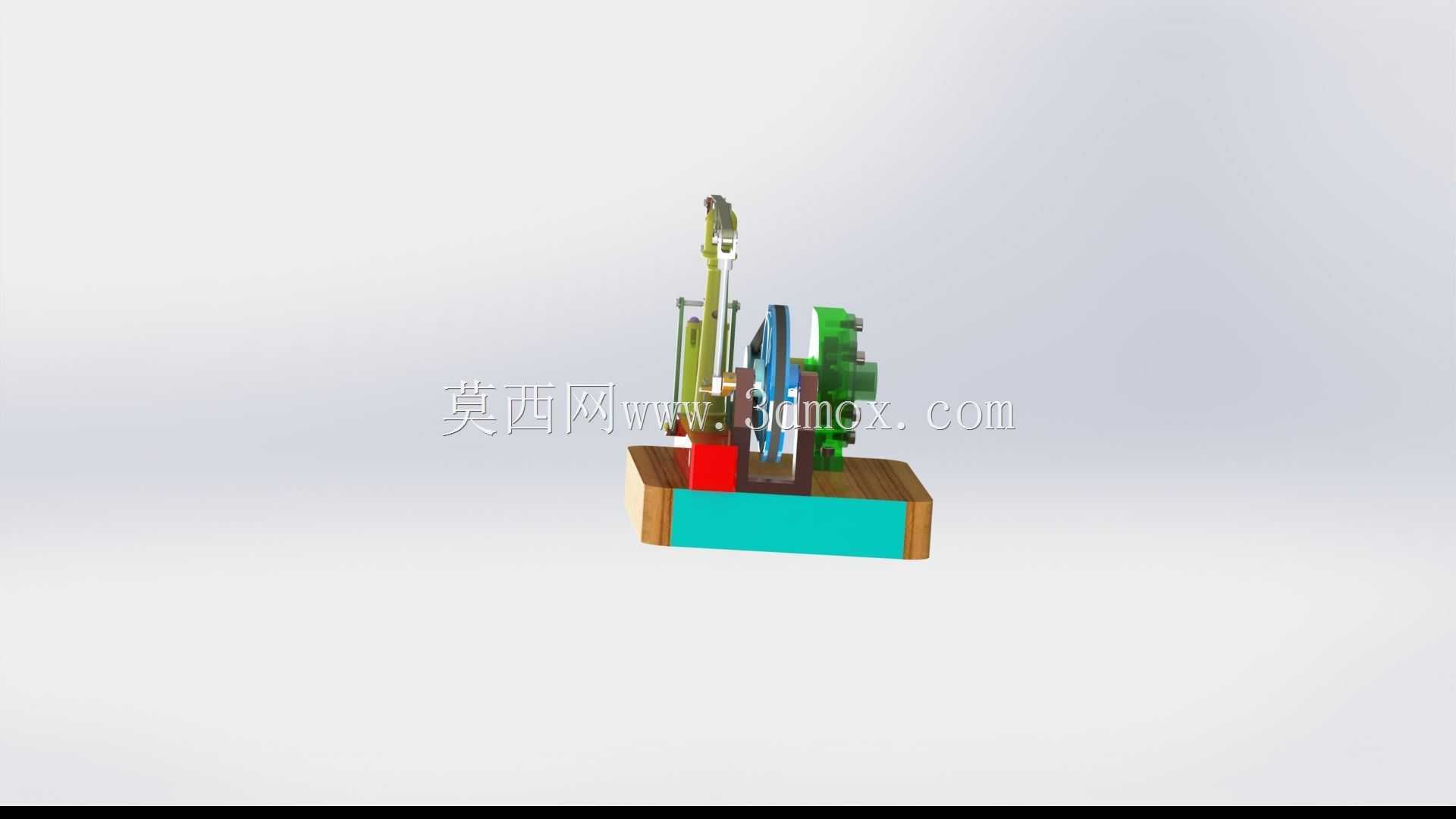

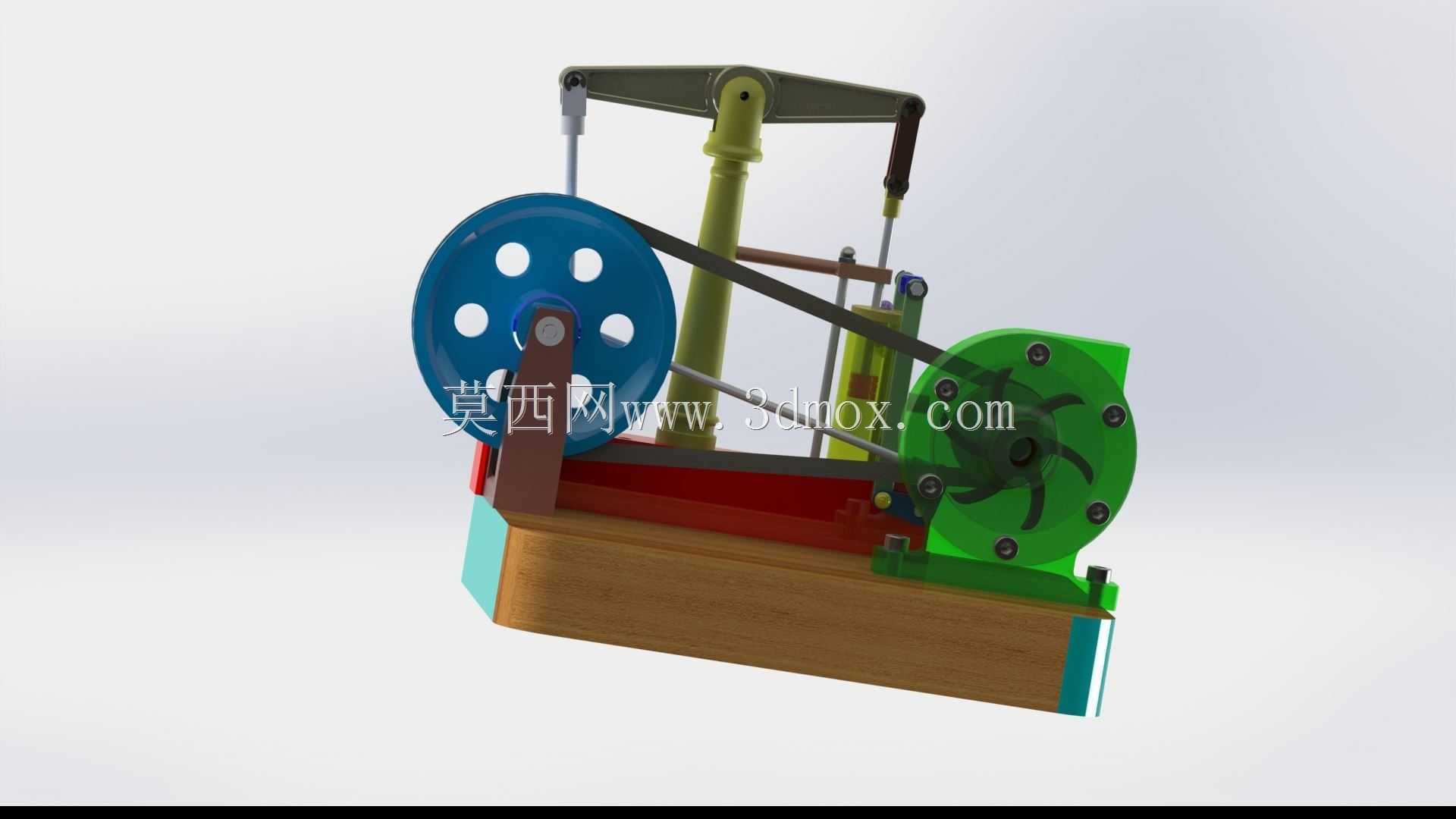

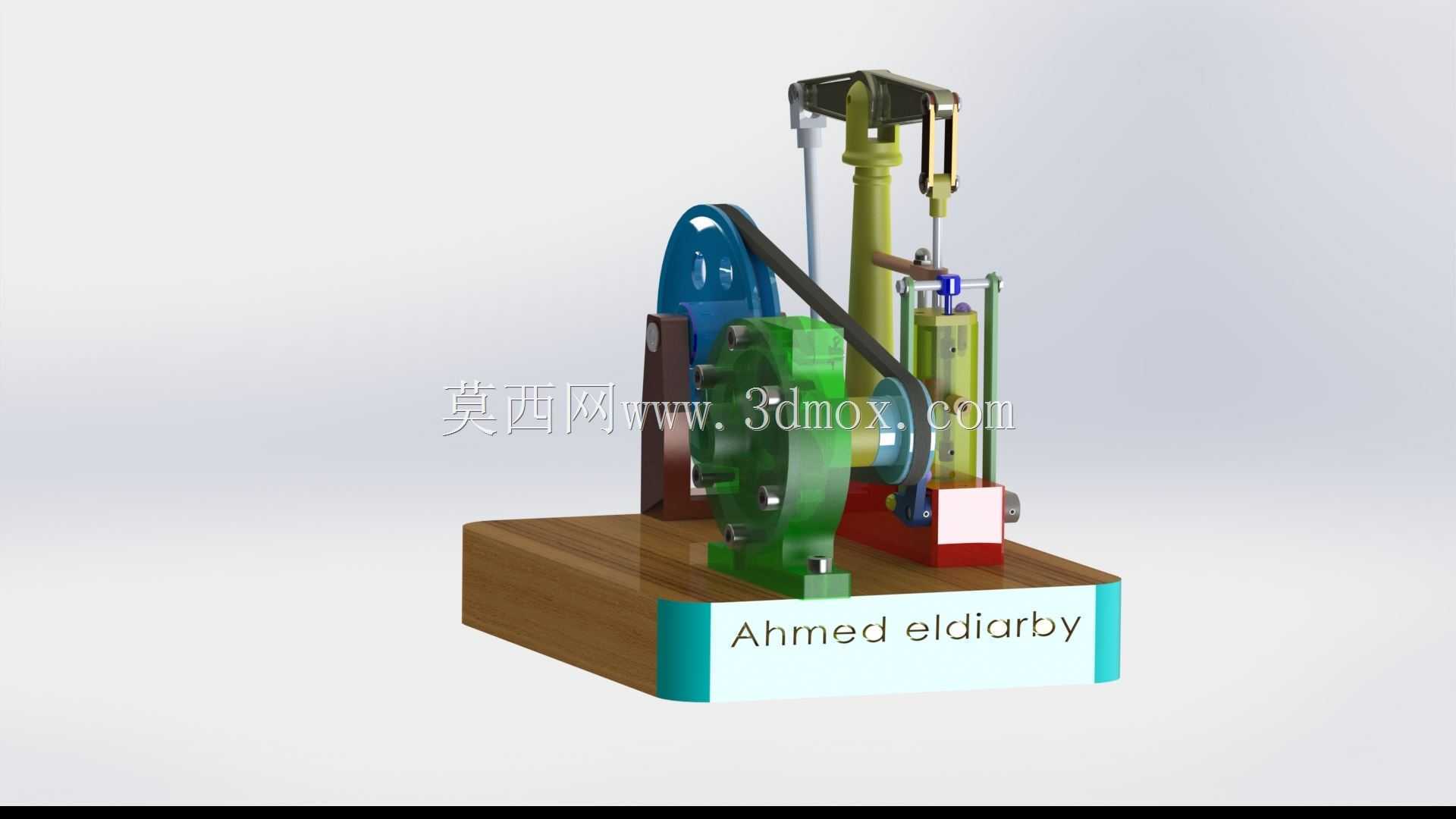

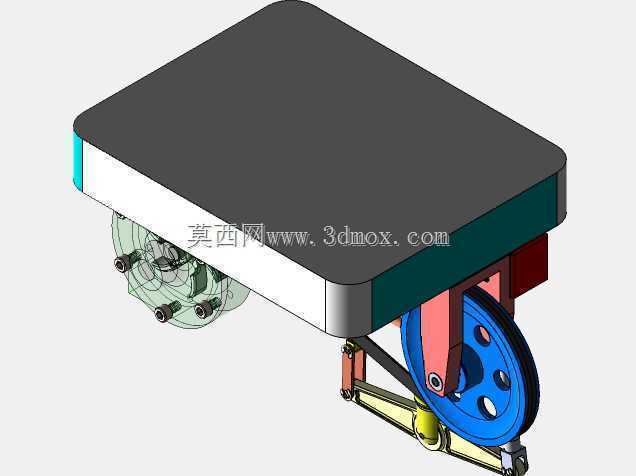

　　这套立式往复动力装置的结构设计，核心围绕小功率蒸汽动力的能量转换逻辑搭建，整体采用底座承托的集成式布局，木质基座作为所有部件的安装基准面，将动力输出、传动转换、配气控制三个核心模块整合在有限的安装空间内，适配教学演示、小型动力科普场景的使用需求。从实际应用场景来看，这类小型往复动力结构常被用于热能动力教学演示、复古动力装置复刻、小型科普展项的动力核心，能够直观展示热能转换为旋转机械能的完整过程，帮助学习者理解曲柄连杆、配气机构的协同工作逻辑，也可作为小型创意动力装置的结构参考，适配低转速、小扭矩的动力输出场景。

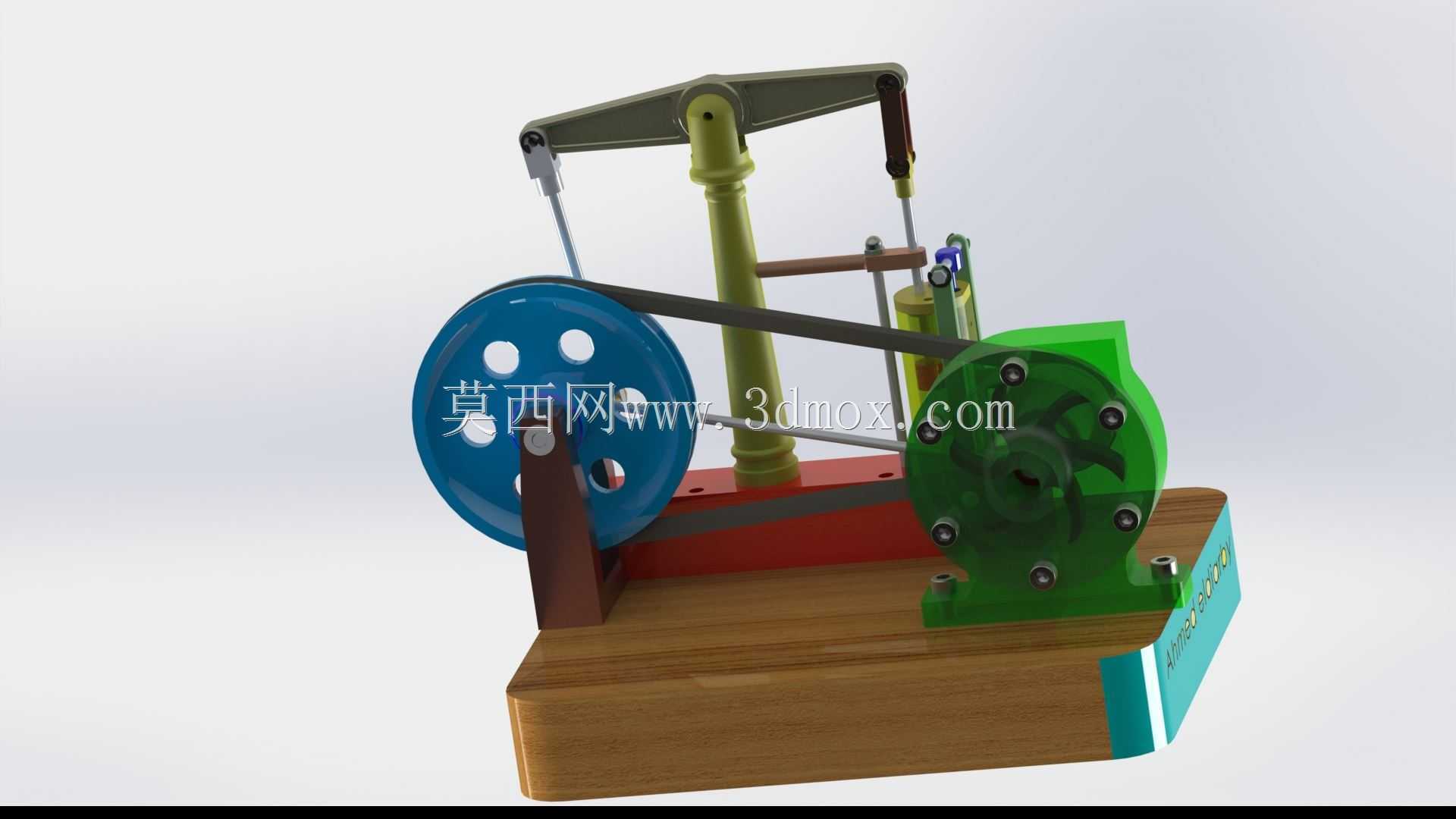

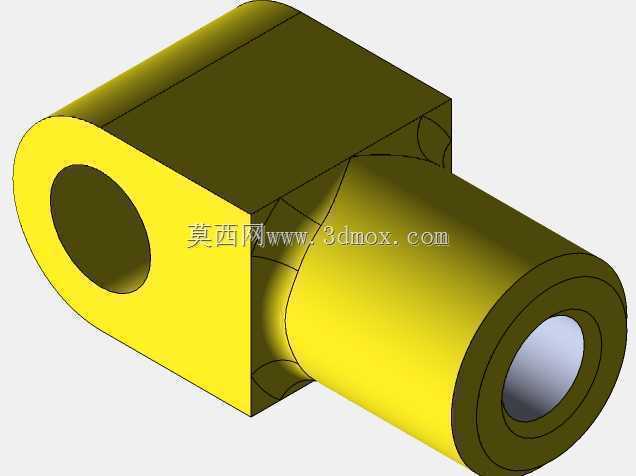

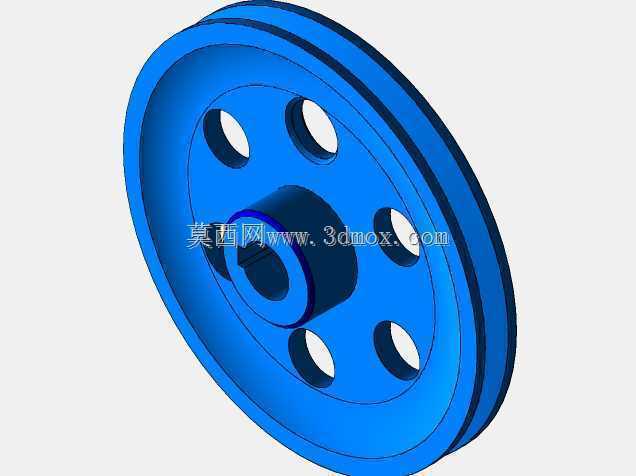

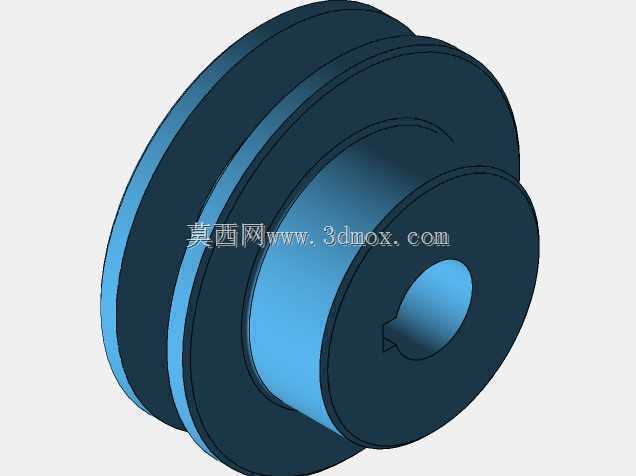

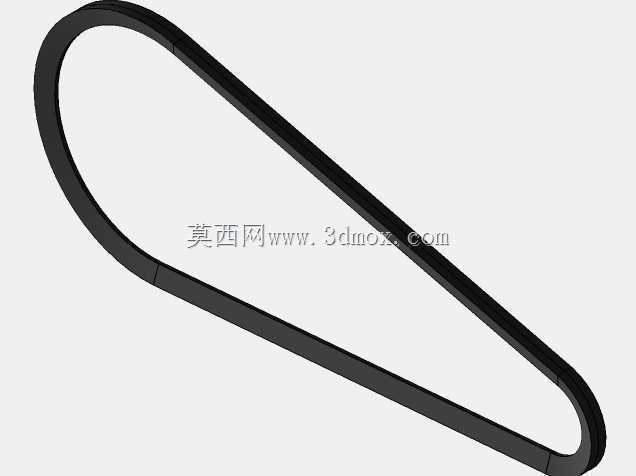

　　在功能特性层面，装置通过立式布置的气缸组件完成蒸汽能量的转换，气缸侧部集成的配气阀组负责控制进排气时序，与活塞的往复行程精准匹配，保证动力输出的连续性；活塞通过十字头结构连接立式导杆，将活塞的直线往复运动约束在垂直方向，避免侧向力对气缸密封件造成偏磨，提升结构运行的稳定性。传动端采用皮带轮与飞轮结合的结构，大直径带轮兼具飞轮储能作用，能够平滑往复运动带来的转速波动，保证输出轴转动的均匀性，皮带传动的形式也可实现过载保护，避免机构卡滞时造成零件损坏。

　　设计思路上，整套结构优先考虑运动逻辑的直观展示性，将所有运动部件做外露式布置，没有额外的壳体遮挡，能够直接观察到活塞往复、曲柄转动、配气阀动作的全过程，适配教学场景的演示需求；各部件的安装定位均通过基座上的定位凸台实现，装配时无需复杂的工装找正，降低组装调试的难度，同时各运动副的润滑点都做了外露设计，方便日常维护时加注润滑脂，减少长期运行的磨损。

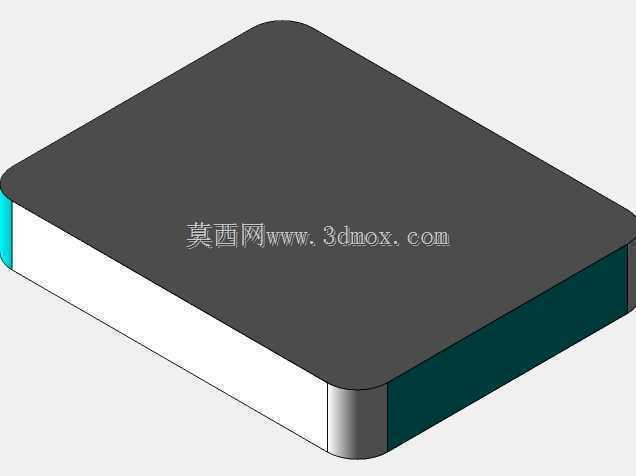

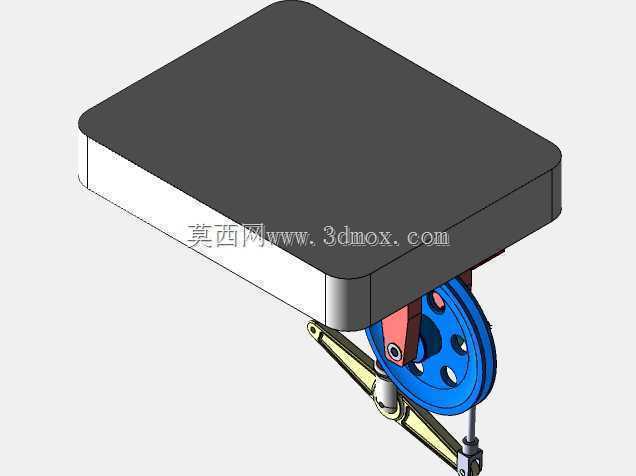

　　从安装边界与尺寸逻辑来看，整体结构的安装基准为底部矩形木质基座，基座的长宽尺寸覆盖所有部件的投影范围，安装时只需固定基座四个角点即可完成整机定位，无需额外的支撑结构；垂直方向的最高点位为顶部的配气操纵杆组件，整体高度控制在适合桌面放置的范围，适配实验室操作台、科普展柜的空间尺寸。各运动部件的运动包络都经过校核，飞轮转动、皮带传动、导杆往复的运动范围都不会超出基座的投影边界，避免运行时与周边物体发生干涉，安装时预留的安全间隙只需满足基座周边50mm的空间即可，无需额外预留过大的操作空间。

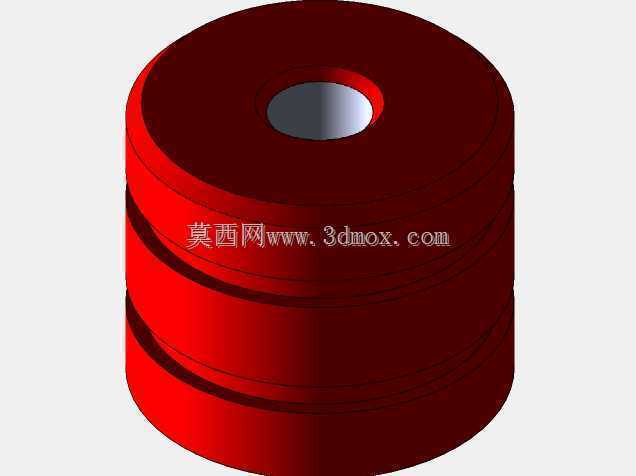

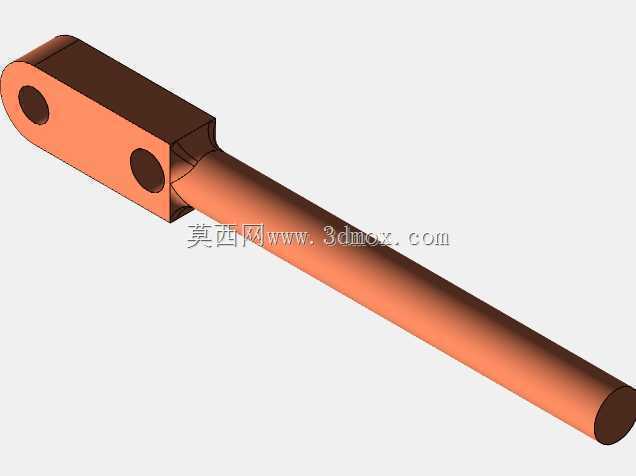

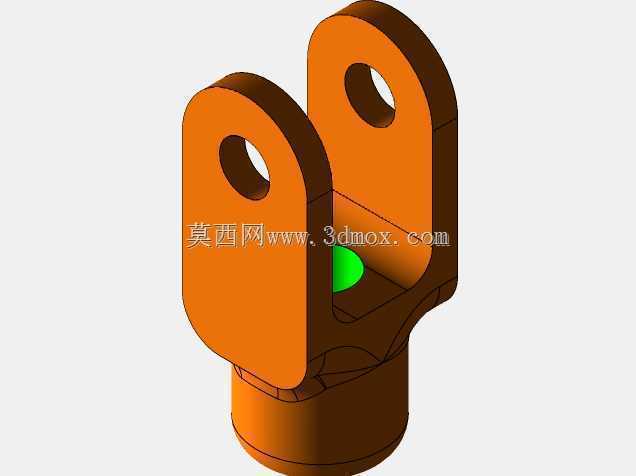

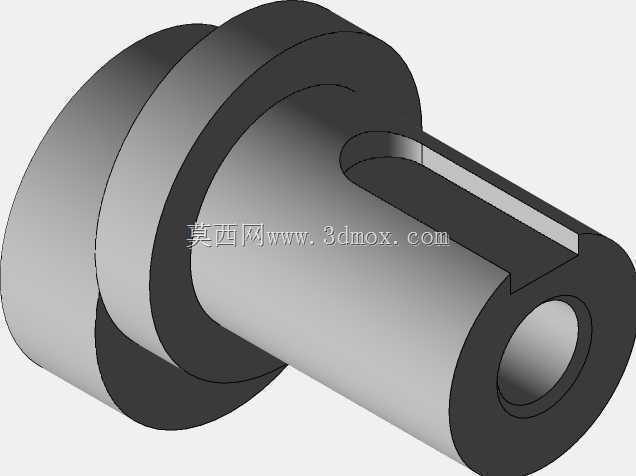

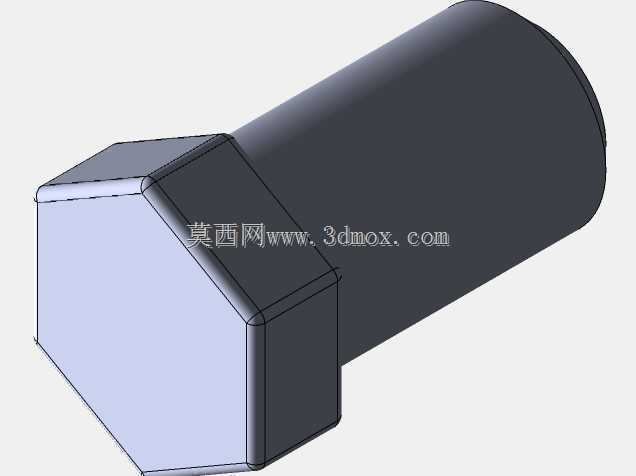

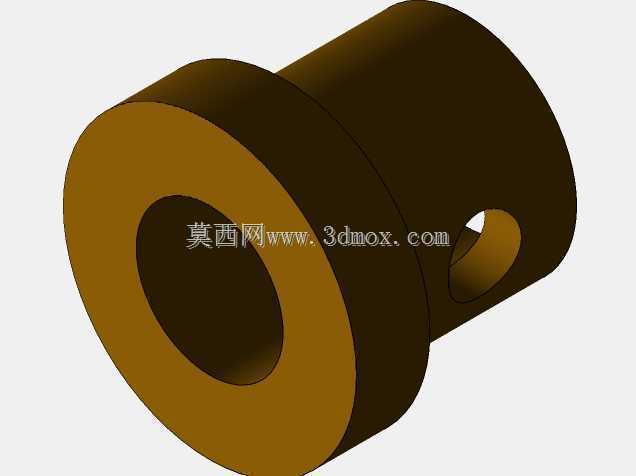

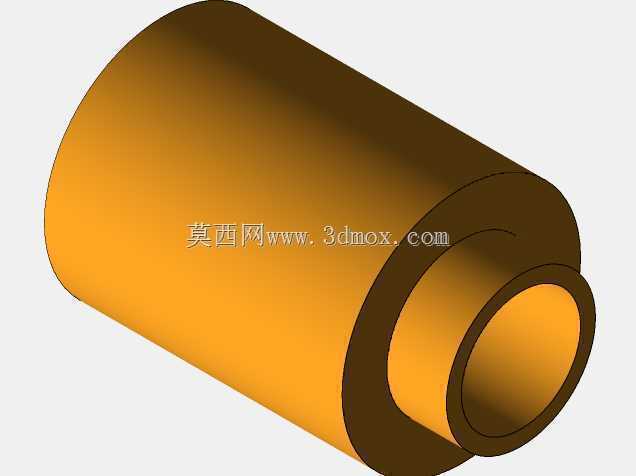

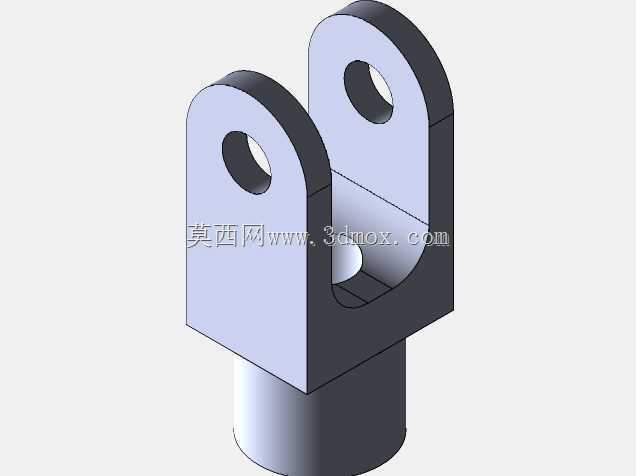

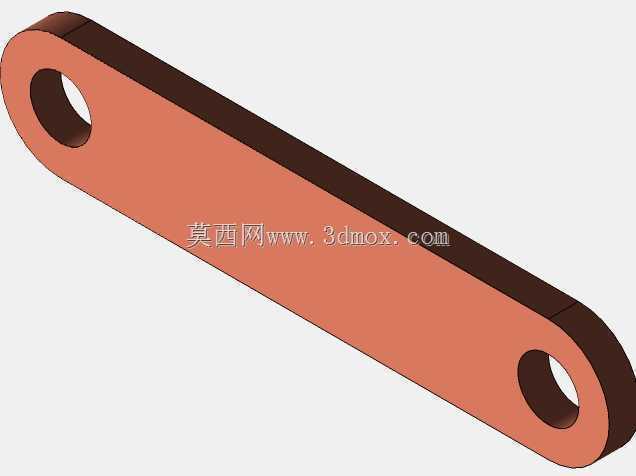

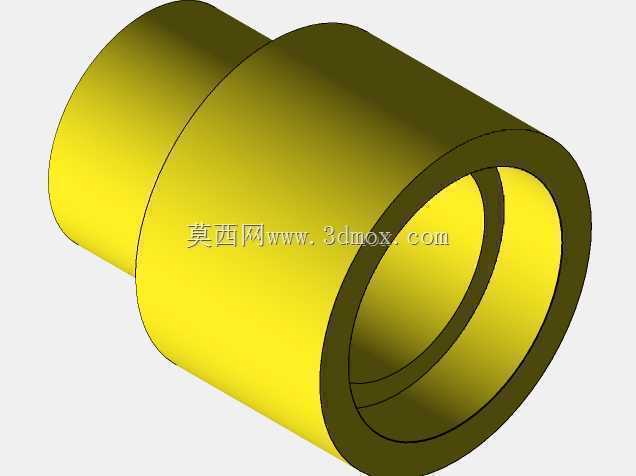

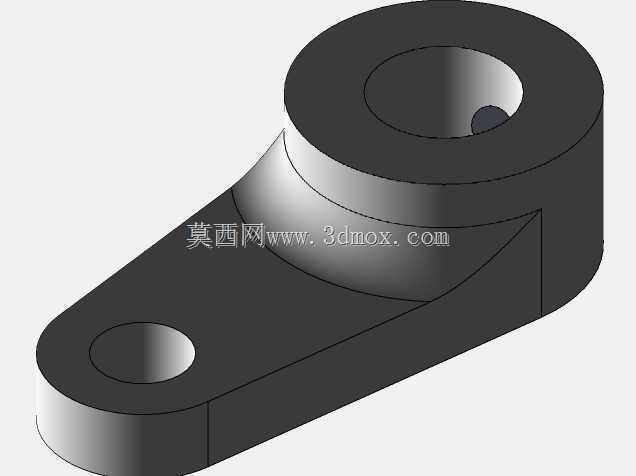

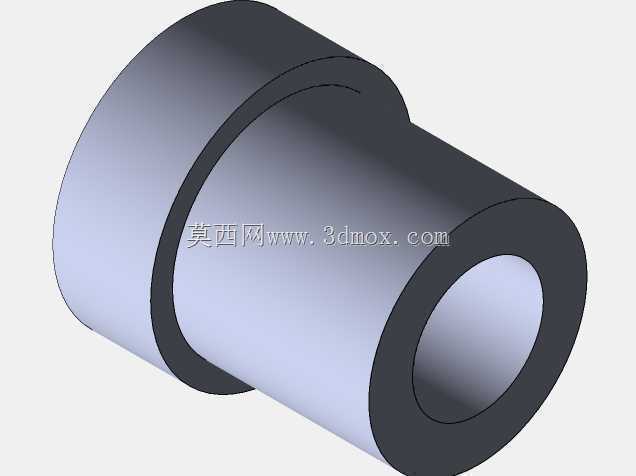

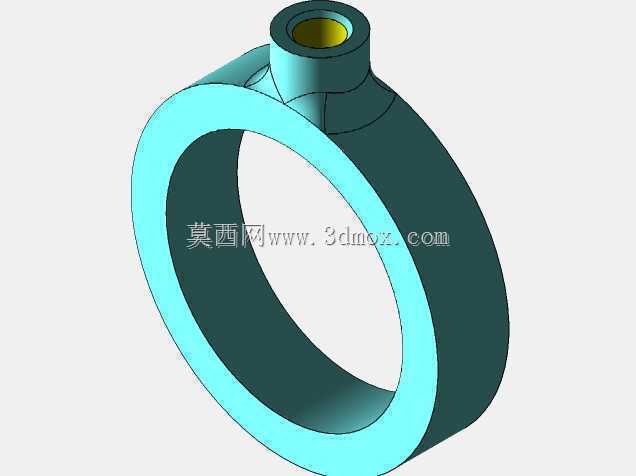

　　结构细节上，曲柄连杆机构采用偏心轮与连杆铰接的形式，相比传统曲轴结构加工难度更低，更适合小型装置的制作，连杆两端的铰接副都采用铜套衬套结构，降低转动摩擦阻力，同时提升耐磨性能；气缸端的密封结构采用填料密封形式，方便在长期运行后更换密封件，无需拆解整个气缸组件。带轮侧的张紧结构通过调整动力缸的安装位置实现皮带张紧度调节，无需额外设置张紧轮，简化了整体结构的零件数量，也降低了故障点。整套结构的零件通用性较强，大部分连接件、铰接件都采用标准五金件，加工件的结构形状都适配常规铣削、车削加工工艺，无需特殊加工设备即可完成制作，对于复刻、改装的从业者来说，可调整的空间较大，可根据实际使用的动力介质调整气缸的密封形式与配气参数，适配压缩空气、低压蒸汽等不同动力源的使用需求。
