立式往复式蒸汽动力机组结构设计

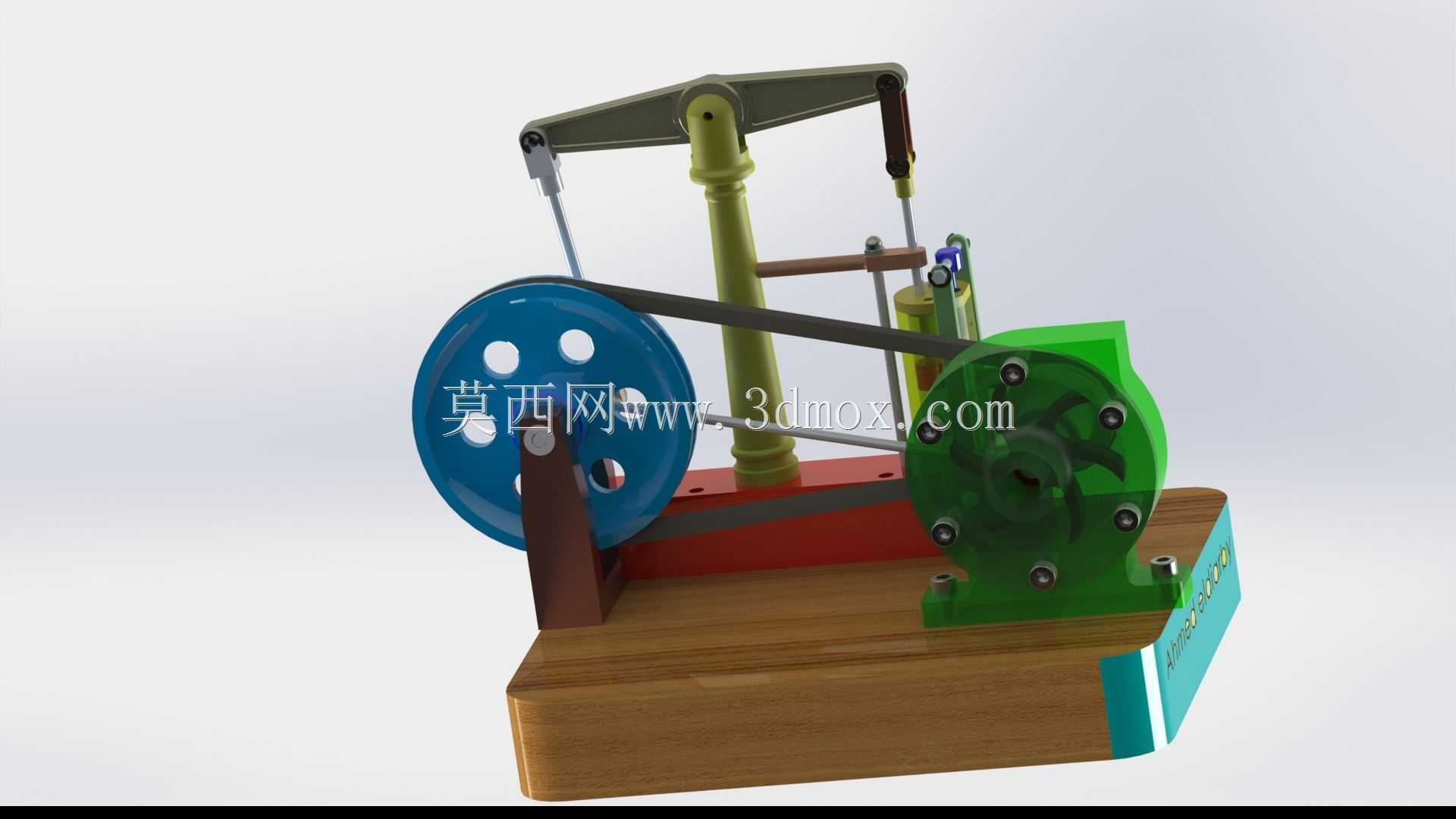

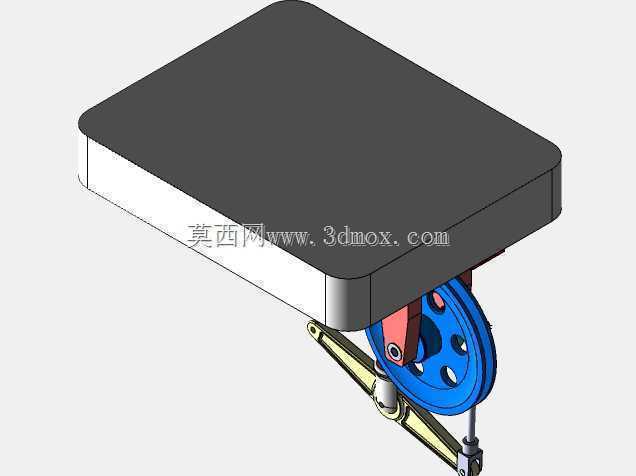

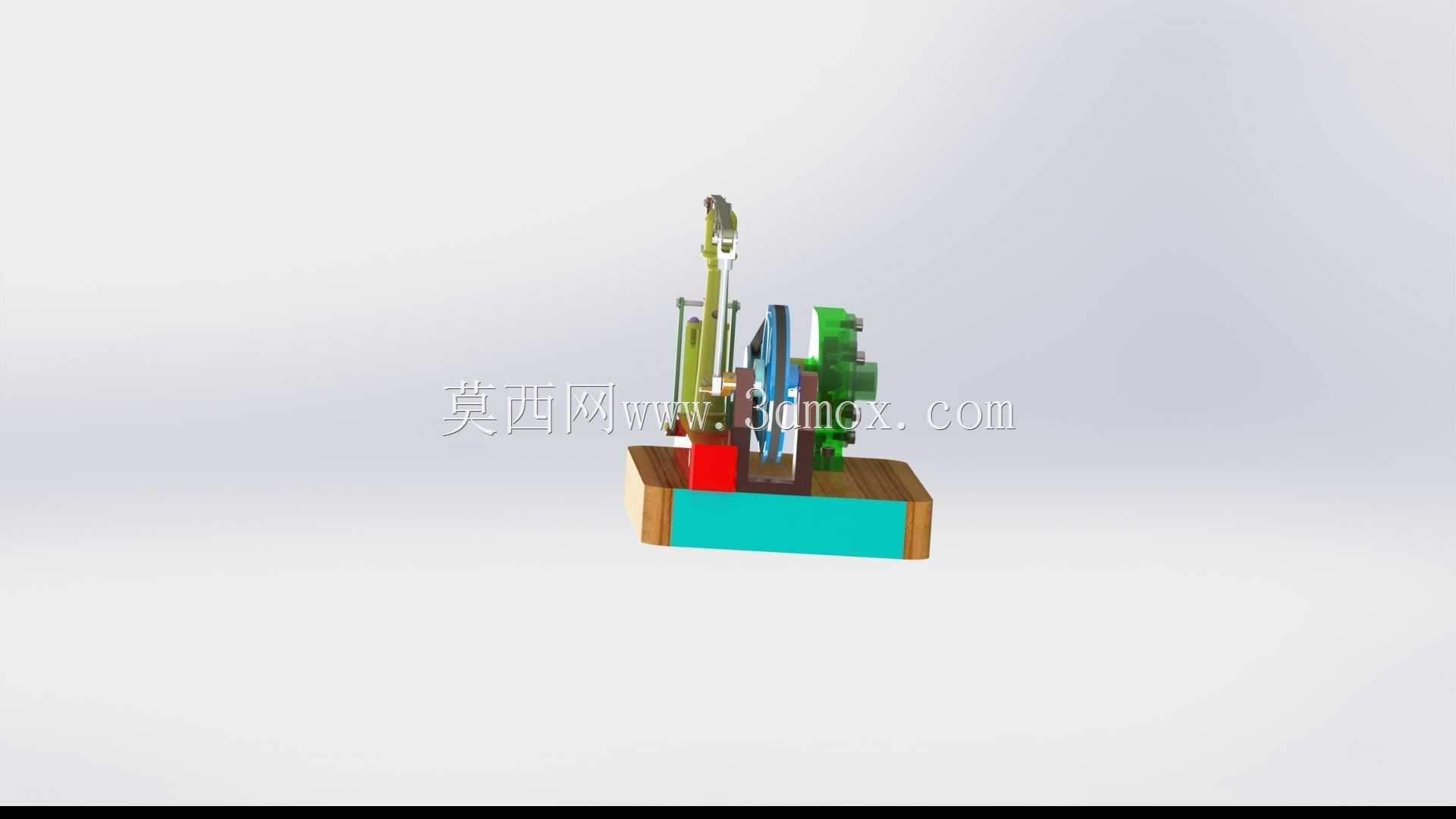

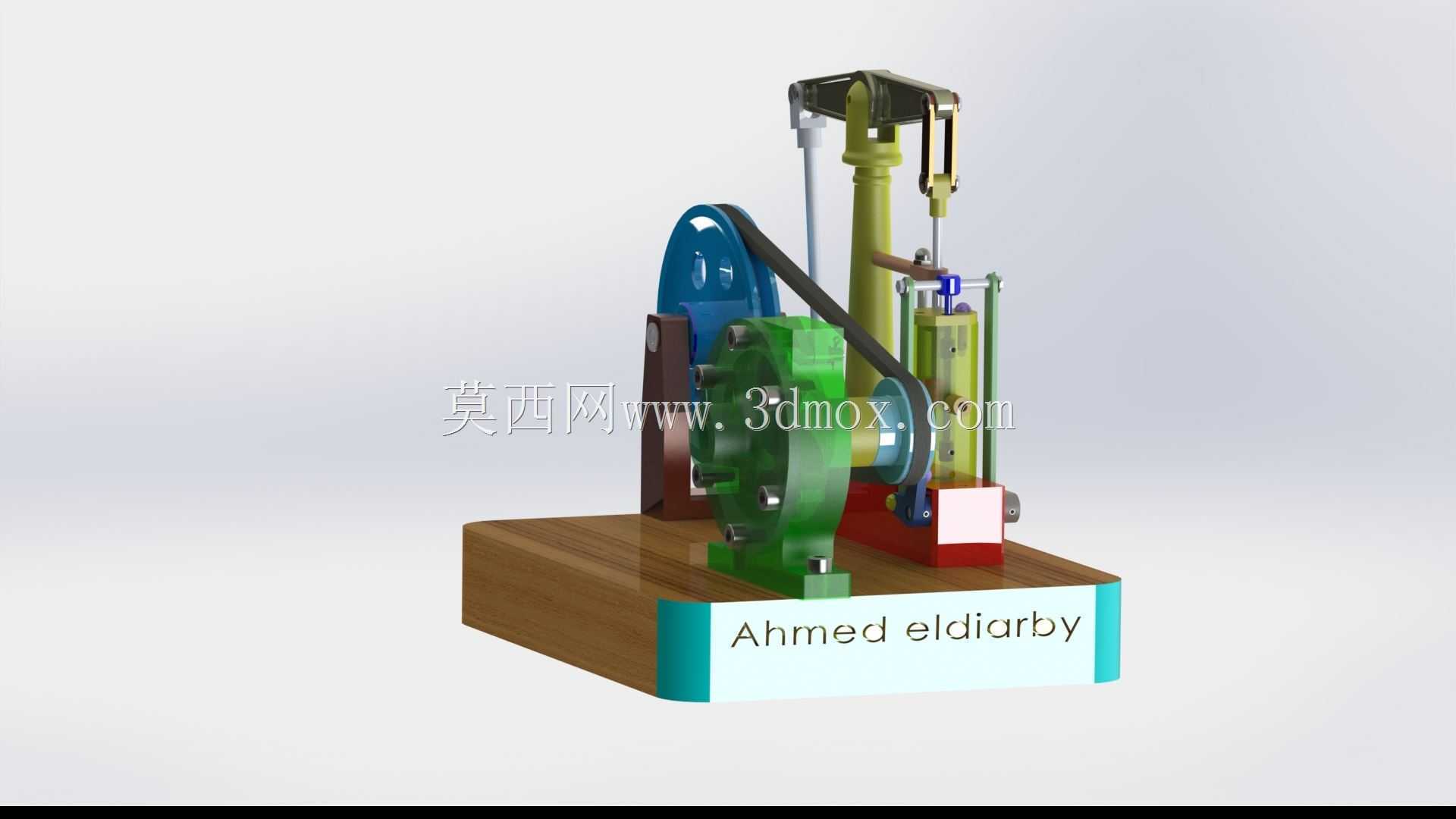

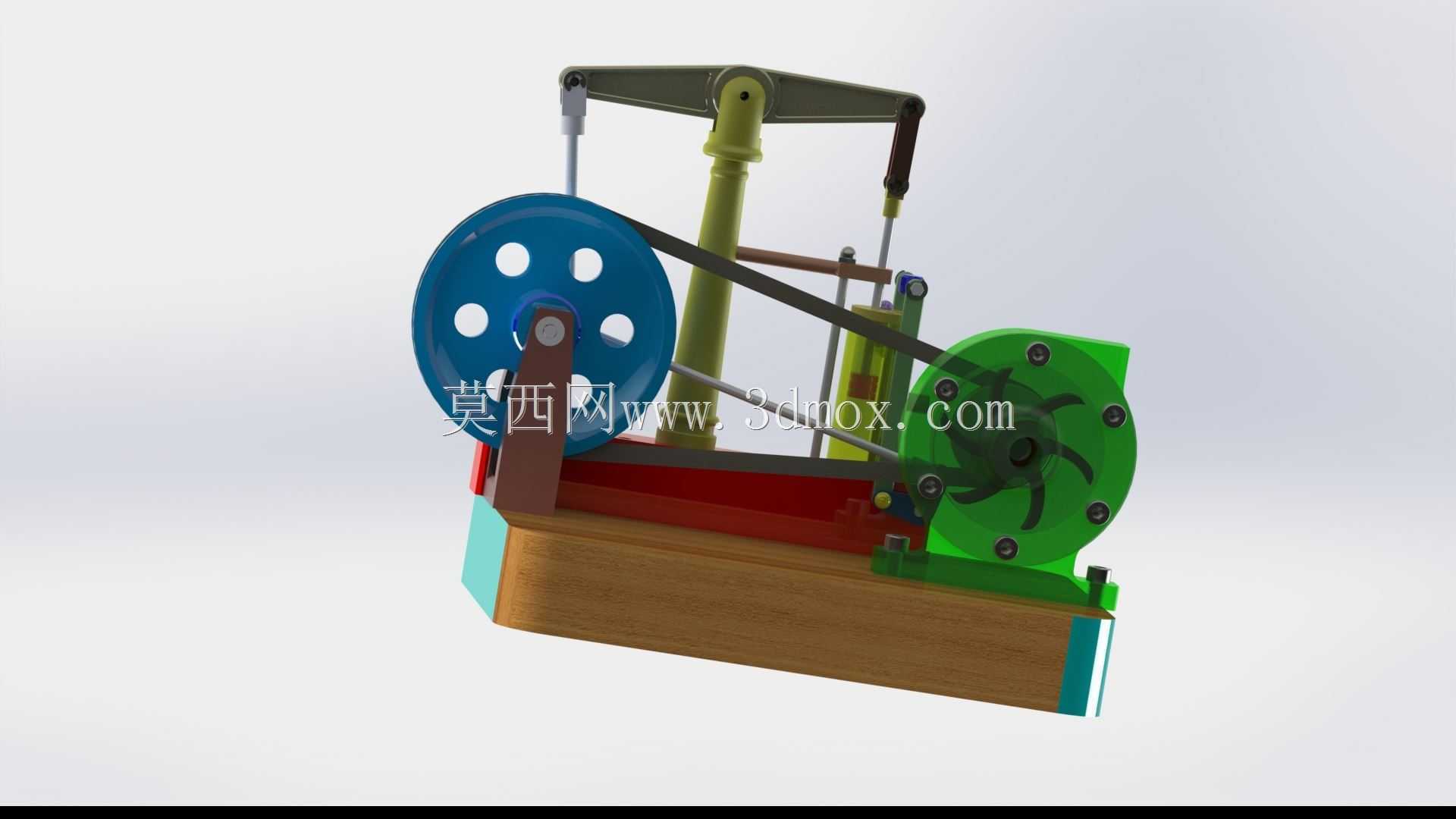

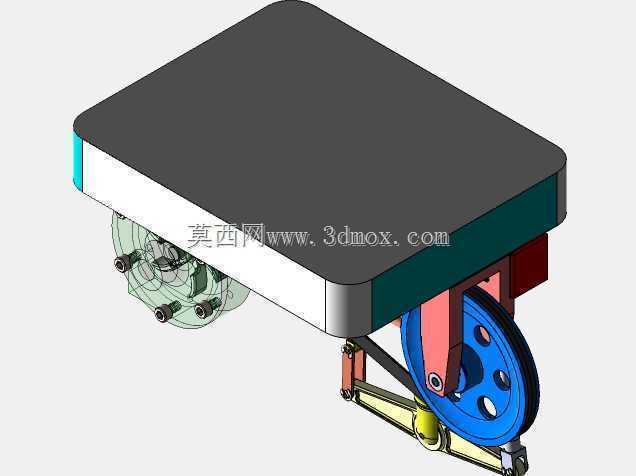

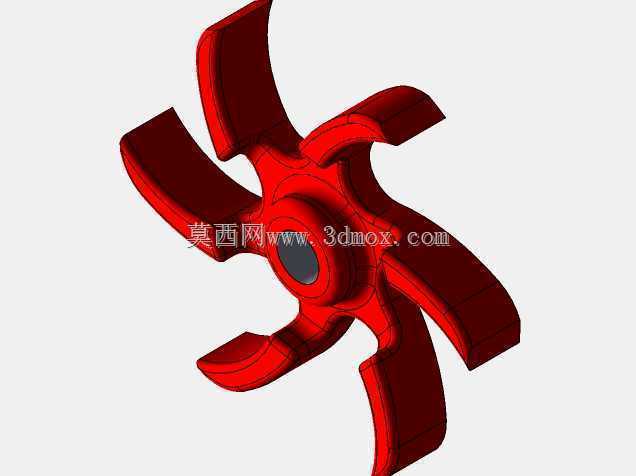

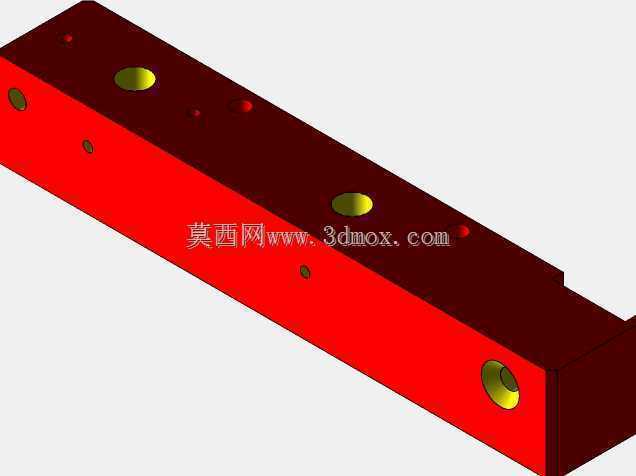

　　这套立式往复式蒸汽动力结构，核心是通过蒸汽压差推动活塞做直线往复运动，再经曲柄连杆机构将直线运动转换为旋转扭矩输出，属于早期热功转换的经典机械结构，目前多应用于教学演示、复古动力装置复刻、小型蒸汽动力爱好者改装场景，也可作为小型低压蒸汽试验台的动力输出单元。从结构布局来看，整套装置采用立式集成排布，将汽缸、曲柄飞轮组、传动带轮、滑动轴承座全部集成在实木安装基座上，基座预留了四个沉头安装孔位，可直接固定在试验台架或设备底座上，整体安装边界控制在长320mm、宽180mm、高260mm范围内，不需要额外占用过大的安装空间，适配小型试验台的安装尺寸要求。汽缸部分采用单作用立式汽缸设计，缸体内壁做珩磨处理，降低活塞往复运动的摩擦阻力，

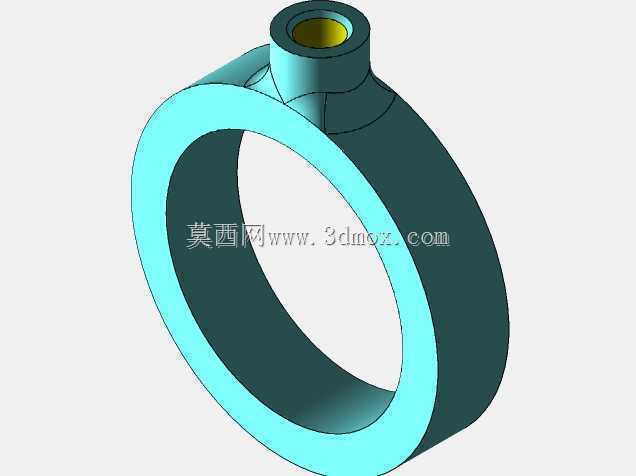

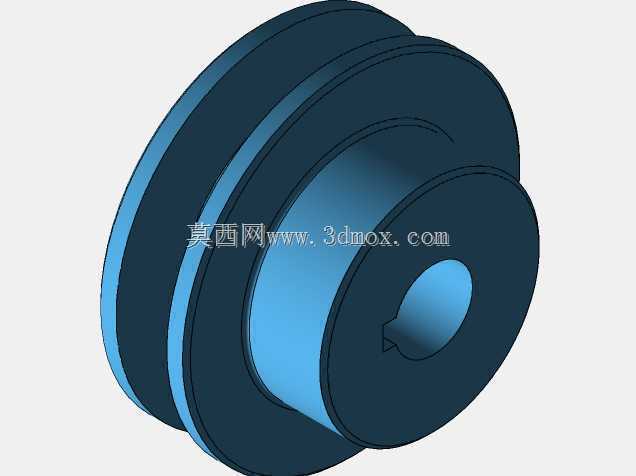

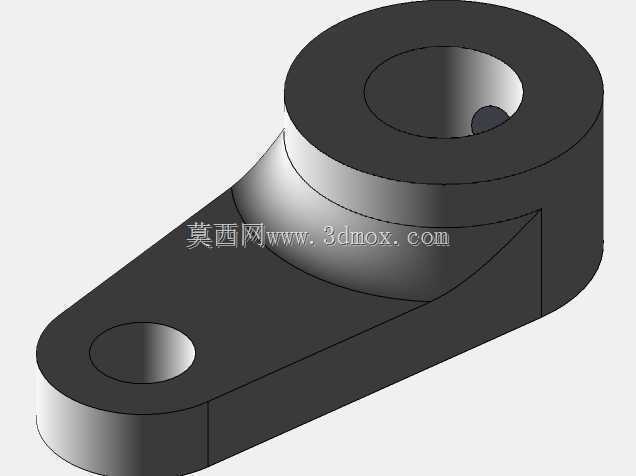

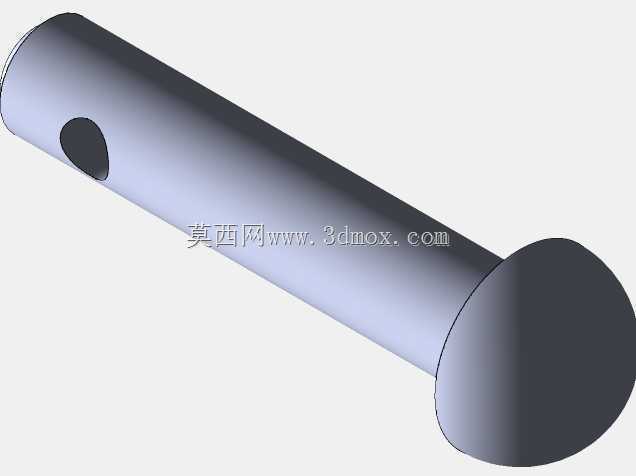

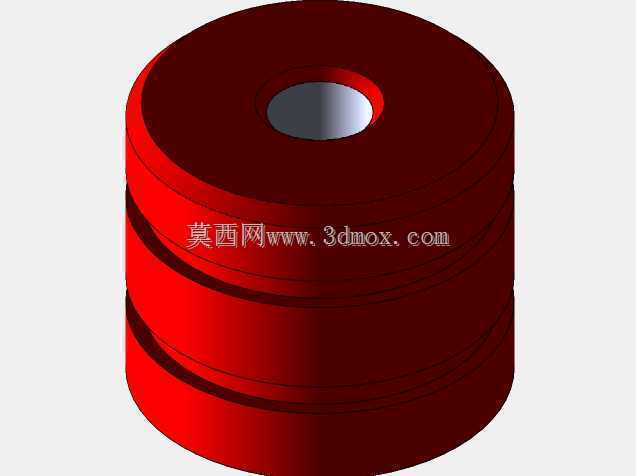

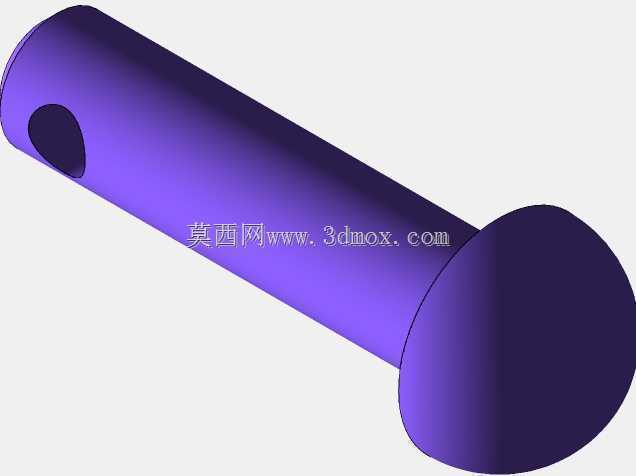

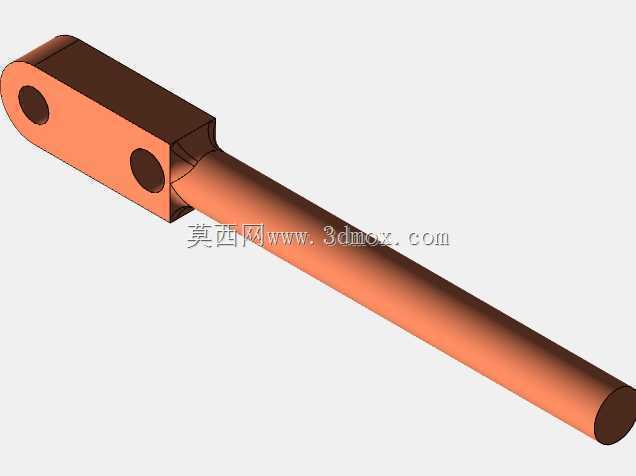

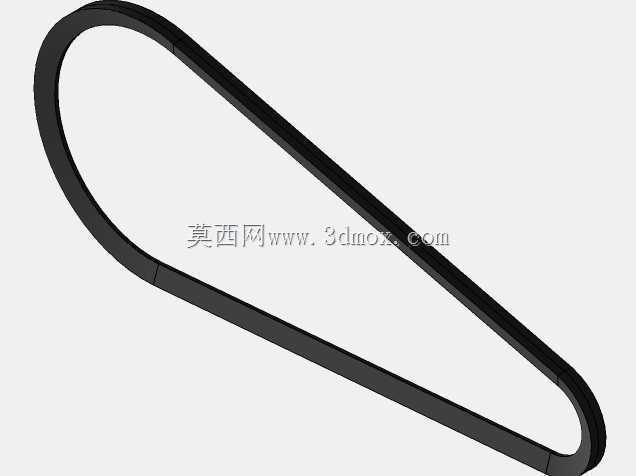

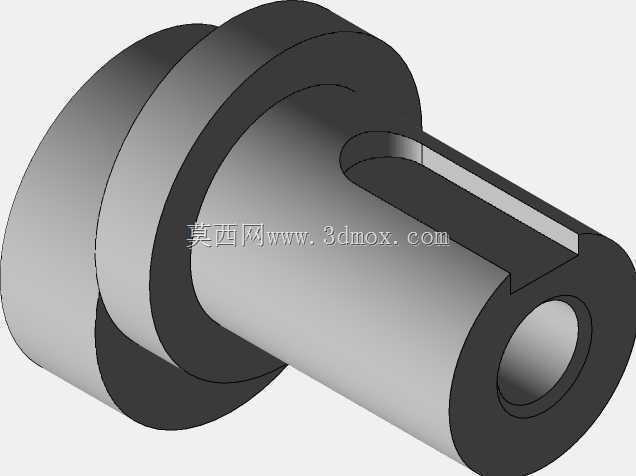

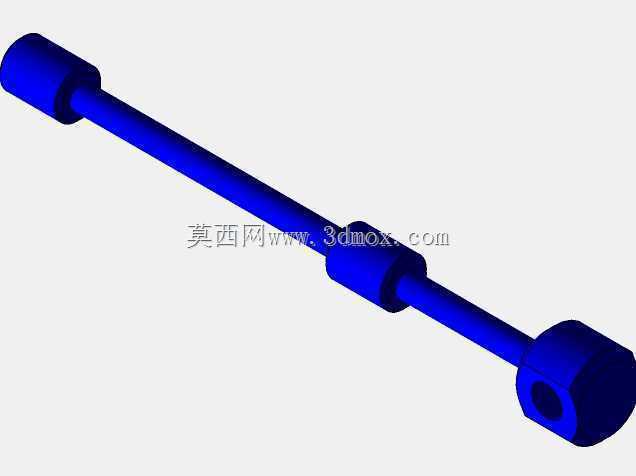

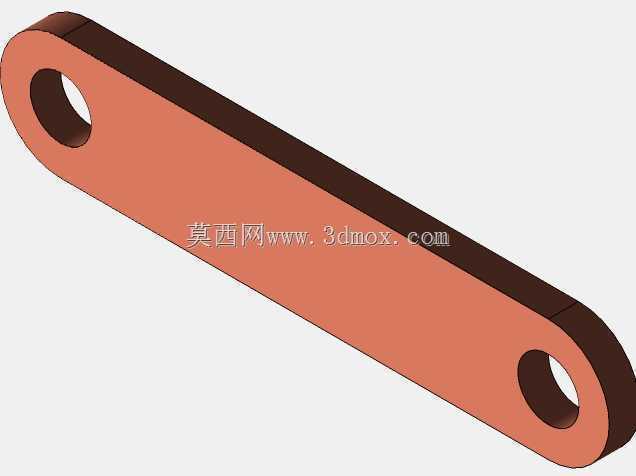

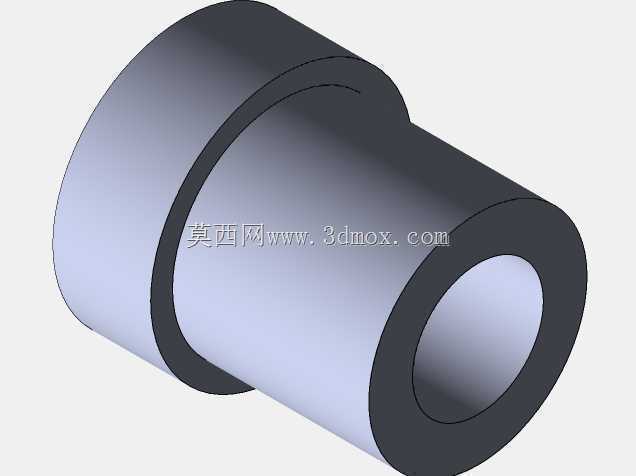

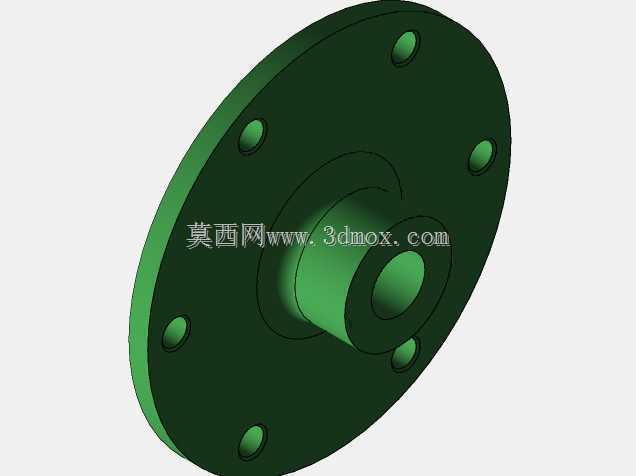

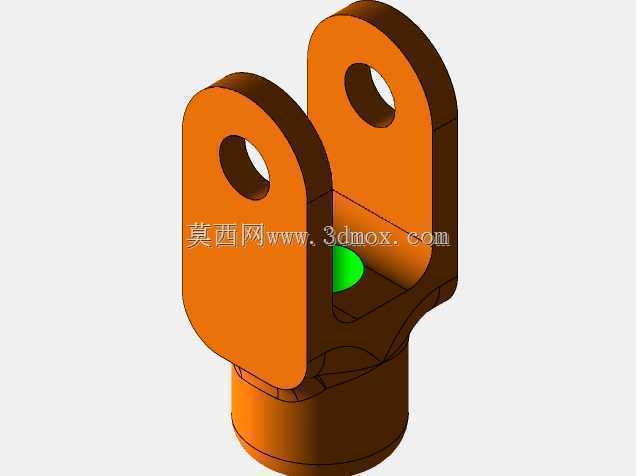

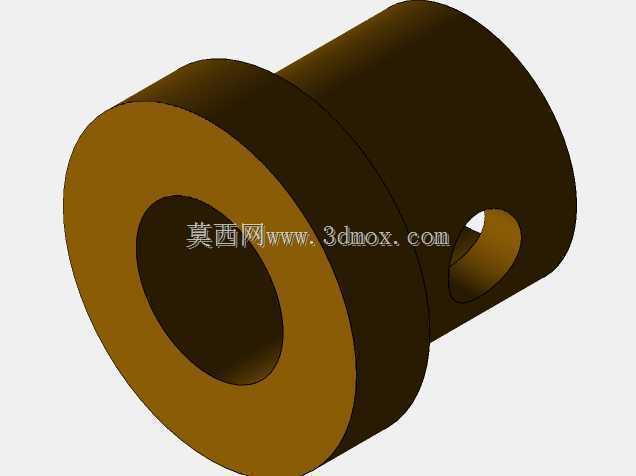

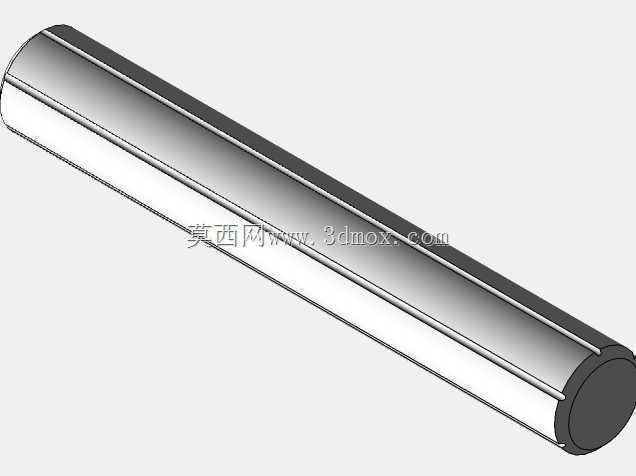

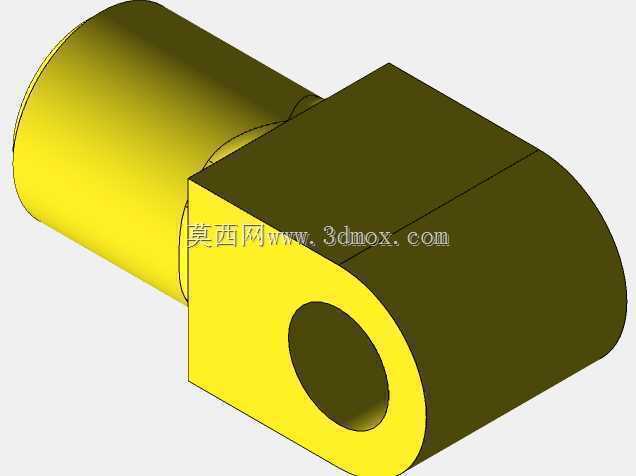

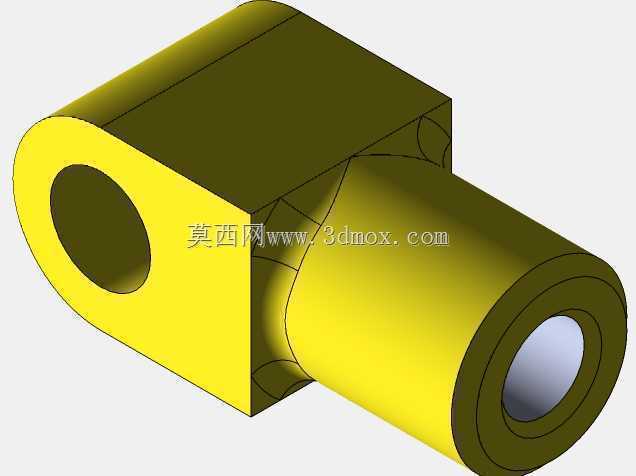

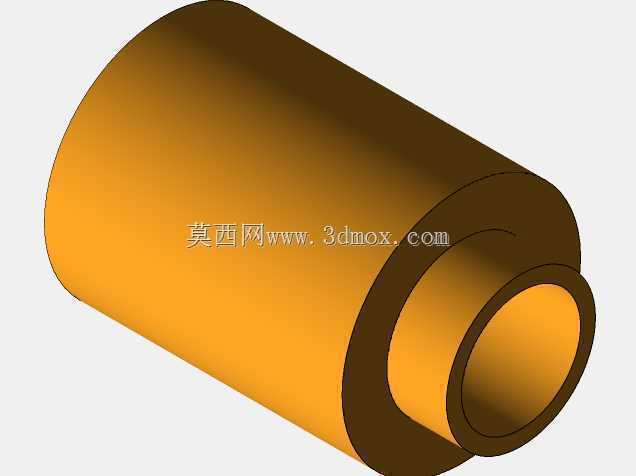

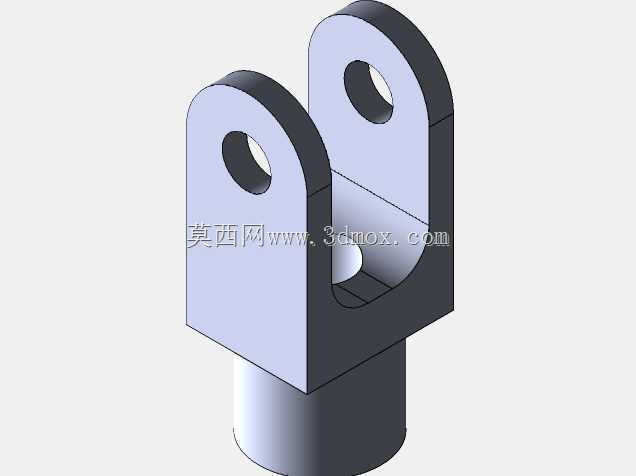

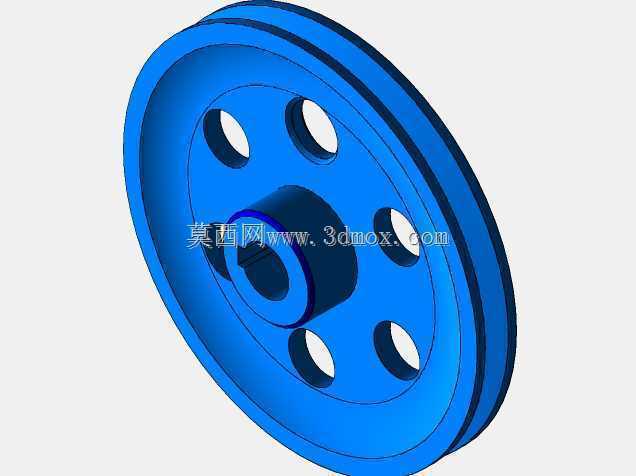

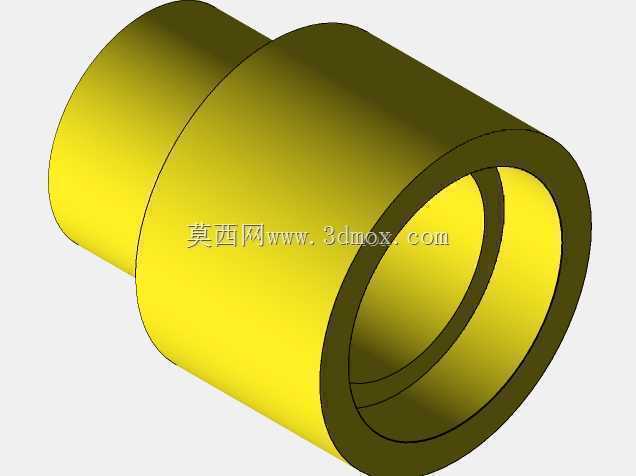

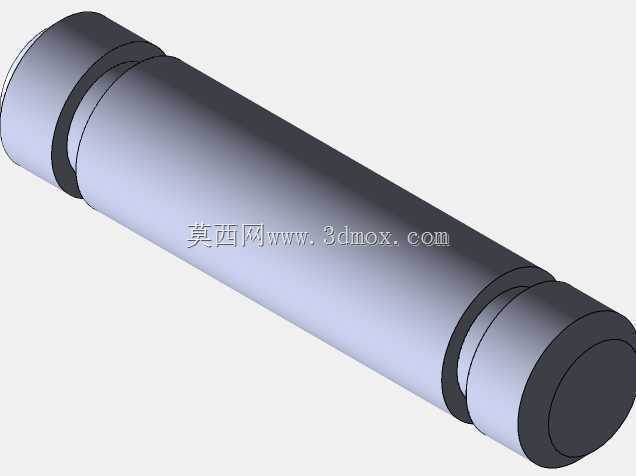

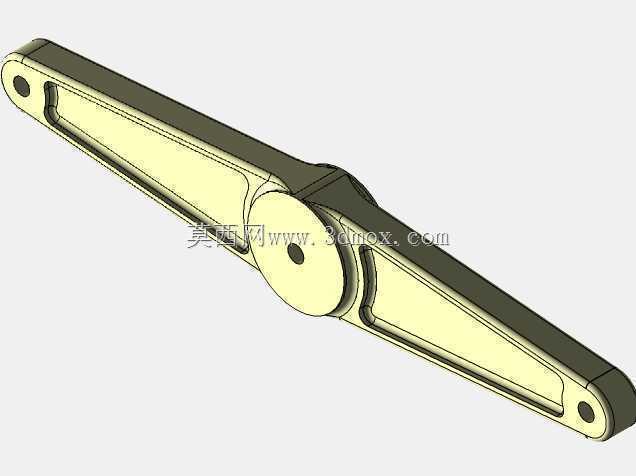

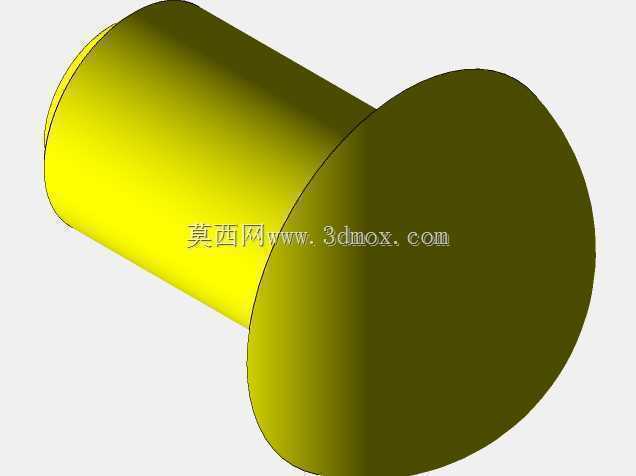

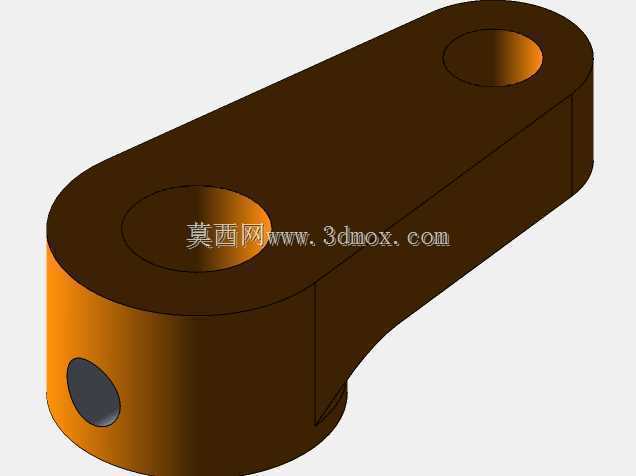

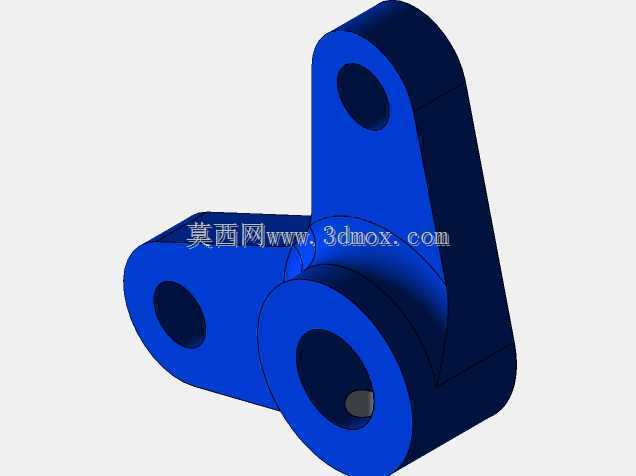

　　活塞上配置两道密封环，减少蒸汽泄漏量，提升热功转换效率；汽缸侧面设置进排气换向阀组，通过连杆与曲轴联动，随曲轴转动自动完成进排气的时序切换，不需要额外配置独立的控制气路，结构集成度更高。动力输出端配置大直径铸铁飞轮，利用飞轮的转动惯量储存能量，抵消活塞往复运动的死点冲击，保证输出转速的平稳性，飞轮轴端延伸出带轮安装位，可通过三角带连接外部负载，比如小型发电机、水泵、演示用加工机构等，带轮的槽型适配标准O型三角带，传动比可通过更换不同直径的带轮灵活调整，满足不同负载的转速匹配需求。传动部分的连杆采用分体式结构，大头端与曲轴曲柄销配合，配置铜质轴套减少磨损，小头端通过活塞销与活塞连接，连接间隙控制在0.02-0.05mm范围内，

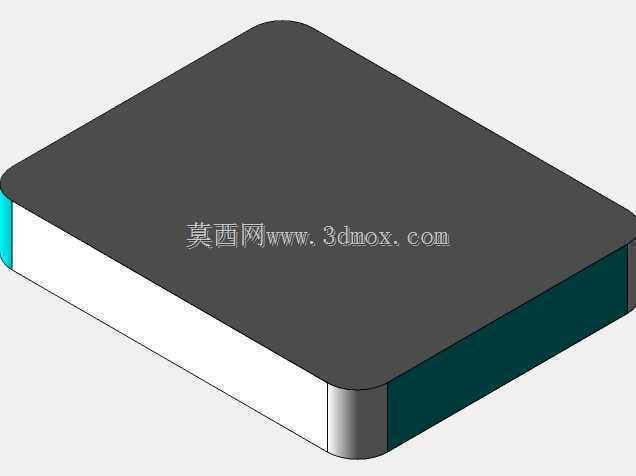

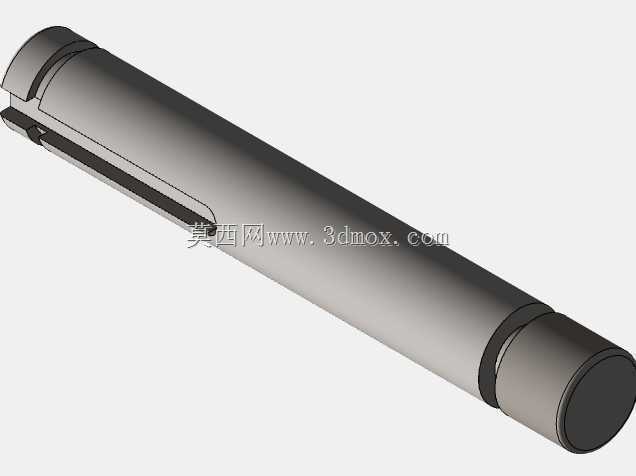

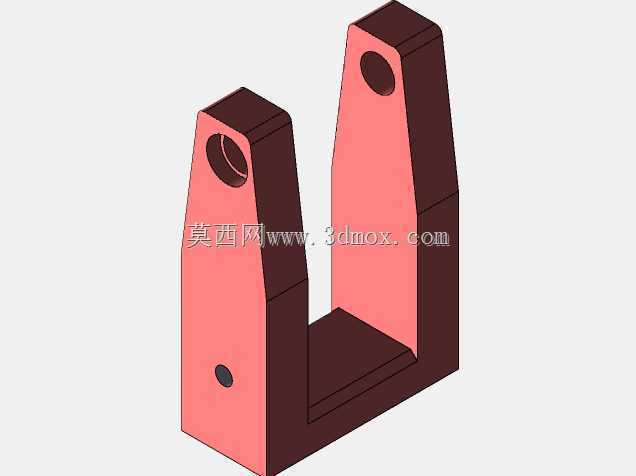

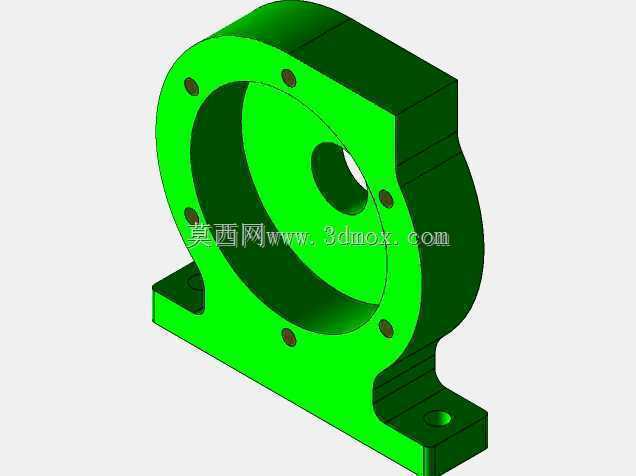

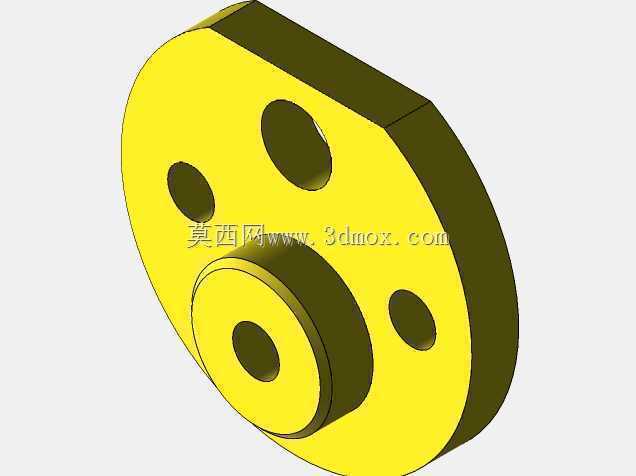

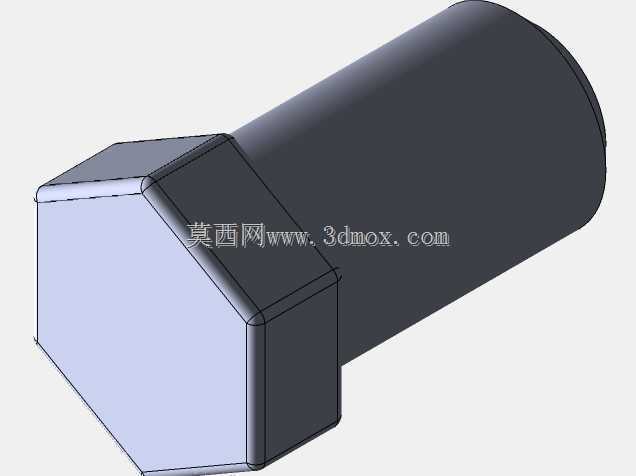

　　既保证运动灵活性，又避免间隙过大产生的冲击噪音；曲轴采用双支撑结构，两端通过滑动轴承座固定在基座支架上，轴承座预留润滑油注油孔，可定期加注润滑脂降低转动阻力。整套结构的设计思路优先考虑运动可靠性与拆装便捷性，所有零部件均采用螺栓连接固定，没有焊接或不可拆卸的结构，方便拆解观察内部运动原理，也便于易损件的更换维护；基座采用实木材质，既起到减震降噪的作用，也能隔绝汽缸传导的热量，避免安装台面被高温烫伤。在实际应用中，这套结构接入0.3-0.5MPa的低压饱和蒸汽即可稳定运行，输出转速可通过蒸汽进气量的调节阀灵活控制，空载最高转速可达300r/min，可稳定输出0.2kW左右的功率，足够驱动小型演示负载；

　　结构上所有运动部件均做了安全防护设计，飞轮与传动带外侧预留了防护罩安装位，加装防护罩后可避免运动部件外露造成的安全隐患，适配教学场景的安全使用要求。从建模逻辑来看，整套结构完全按照实际加工装配关系搭建，所有配合面均预留了合理的装配公差，运动部件没有干涉问题，可直接用于运动仿真演示，也可作为同类往复式动力结构设计的参考蓝本，帮助设计人员理解曲柄连杆机构的运动时序、换向阀的联动逻辑、飞轮惯量匹配的设计要点。
