方形漫反射光电感应检测元件

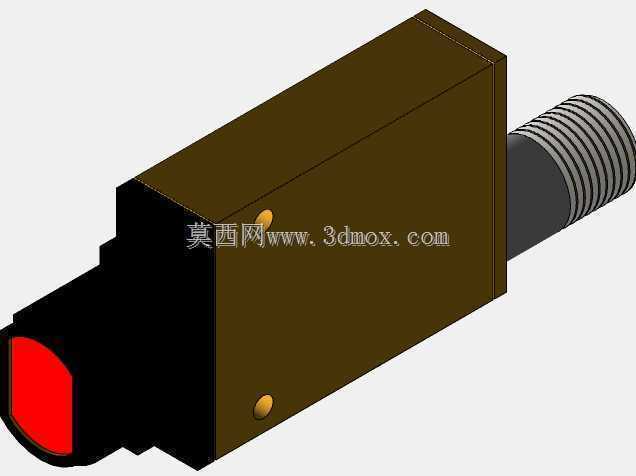

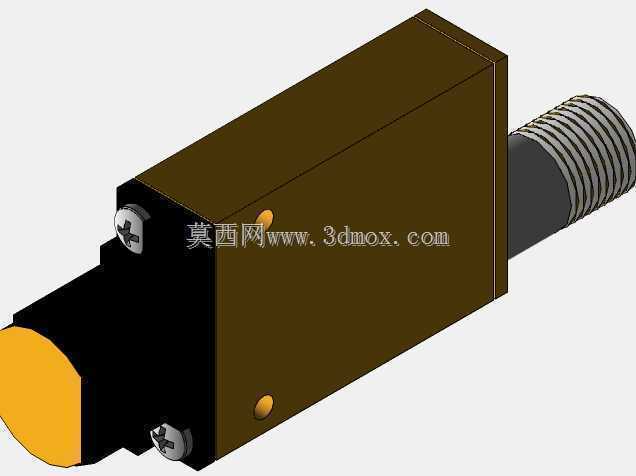

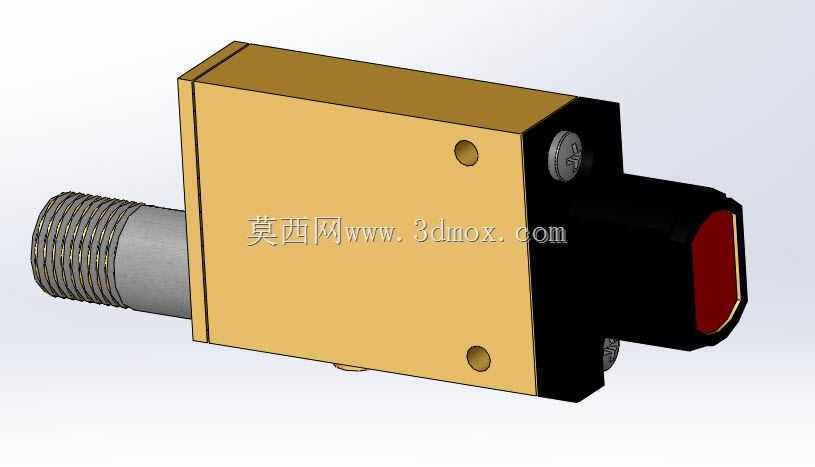

　　这款光电检测元件的结构设计，完全围绕工业现场的紧凑安装需求展开，主体采用方形金属壳体作为承载结构，壳体侧面预留两个沉头安装孔，可直接通过M3规格内六角螺丝固定在设备安装板上，安装孔的中心距经过标准化适配，能兼容多数自动化设备的传感安装位预留尺寸，不需要额外加工转接板就能完成装配。壳体一侧伸出的外螺纹金属接头，是专门为带锁紧的航空插头设计的连接结构，螺纹规格匹配常规M12*1的工业传感连接器，接线时可以直接旋紧插头，配合接头内部的密封圈，能达到IP65级别的防尘防水效果，完全适配车间里有切削液飞溅、粉尘漂浮的加工场景，不会因为现场环境的杂物侵入导致内部电路失效。

　　从实际应用场景来看，这类光电检测元件的覆盖范围极广，在皮带输送线上可以用来检测工件的到位情况，当工件移动到检测位置时，元件前端的感应头捕捉到反射光信号变化，就能给PLC传递到位信号，触发后续的分拣、挡停或者加工动作；在小型自动化装配工位上，它可以用来检测小零件是否被正确放置在夹具里，避免空夹或者漏装的问题；甚至在半封闭的设备防护门位置，也能用来检测门体的开合状态，相比机械行程开关，它没有物理接触的磨损问题，长期使用不会因为触点氧化或者机械磨损出现信号误判。

　　功能设计上，这款元件采用漫反射检测原理，不需要额外搭配反射板，依靠被检测物体表面反射的光线就能完成信号触发，对于不同材质的工件都有不错的适配性，不管是金属加工件、塑料壳体还是纸质包装材料，只要表面不是完全吸光的特殊材质，都能稳定触发信号。感应端的黑色防护套采用耐油污的橡胶材质，既可以保护内部的发射与接收镜片，避免被车间里的油污、铁屑刮花，也能阻挡侧面的杂光干扰，减少车间照明灯光、焊接弧光对检测精度的影响。壳体上方的微调螺丝，是用来调整检测距离的旋钮，用小号一字螺丝刀就能旋转调节，检测范围可以在几厘米到几十厘米的区间内灵活调整，现场调试的时候不需要拆卸元件，直接在安装位就能完成参数适配，调试效率比不可调的传感元件高很多。

　　设计思路上，这款元件没有采用复杂的异形结构，整体方正规整，一方面是方形壳体在安装时不需要额外做防转结构，两个固定孔锁紧之后就不会出现角度偏移，能长期保持感应头的对准精度；另一方面规整的外形在三维建模时也方便做装配干涉检查，结构工程师在做设备整体布局时，可以直接调用这个模型，不需要额外简化结构就能快速完成装配，壳体的所有棱边都做了0.5mm的倒角处理，既避免了加工时的锐边割手问题，也不会在装配时和周边的其他零件产生刮蹭。元件的整体厚度控制在20mm以内，即使是安装在空间非常局促的滑台侧面、机械手末端夹具上，也不会和周边的运动部件产生碰撞，外伸的接线接头长度也做了限制，不会因为接头过长导致运动时拉扯线缆。

　　从安装边界来看，这款元件的安装面平面度要求不高，普通的冷轧钢板安装面、铝型材安装面都能满足固定要求，不需要额外做精加工处理；接线方向可以根据现场布线需求选择，因为接头是螺纹旋接结构，不需要转动元件本体就能调整线缆的引出方向，不管是向上、向下还是侧向布线都能适配，避免了线缆过度弯折导致的线芯断裂问题。元件内部的电路做了稳压处理，适配常规的24V直流工业供电，电压波动在正负10%的范围内都能稳定工作，不会因为车间里其他大型设备启动时的电压波动出现误触发，输出信号直接兼容PLC的输入端口，不需要额外加转接模块就能直接接线使用，对于设备集成商来说可以减少很多外围电路的设计工作。
