红外晶体管传感模块结构设计

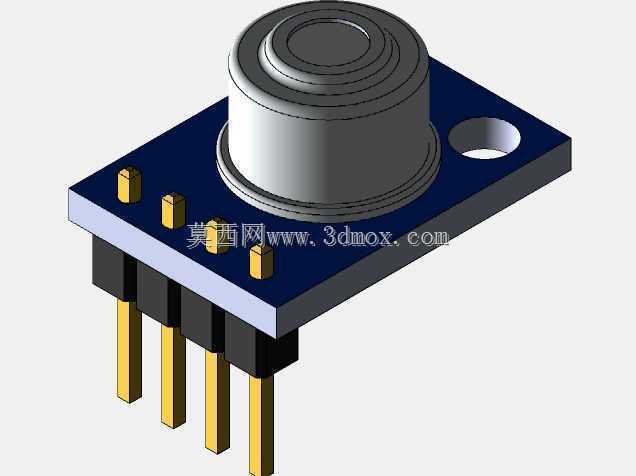

　　在非接触式温度检测、红外感应触发类设备的硬件选型与结构适配环节，这类带PCB载板的红外晶体管模块是应用频次极高的核心感应部件，常见于人体感应开关、非接触测温终端、红外计数装置、智能家居感应节点等场景，承担红外辐射信号捕捉、光电信号转换的核心功能，区别于直插式裸晶体管，载板集成式的设计大幅降低了终端设备的PCB布线难度，也减少了分立元件焊接带来的一致性偏差问题。从结构设计逻辑来看，模块采用分层堆叠的装配思路，底部为标准2.54mm间距的直插排针，共4根引脚，分别对应电源、信号输出、接地等功能定义，排针采用黄铜基材镀锡处理，既保证焊接时的吃锡性能，也能在插装到终端主控板时提供足够的插拔保持力，排针与上层PCB板之间通过黑色塑胶基座固定，

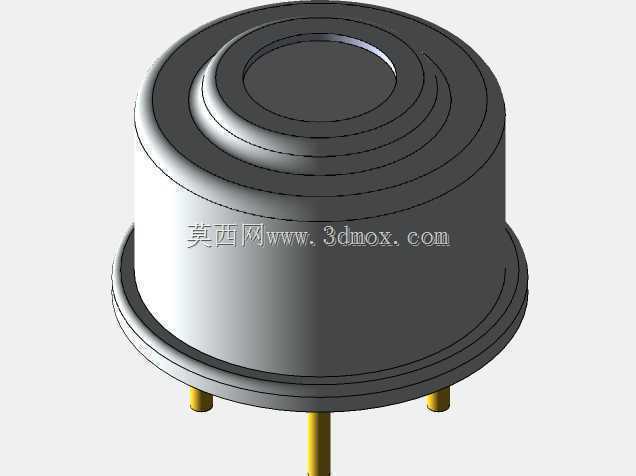

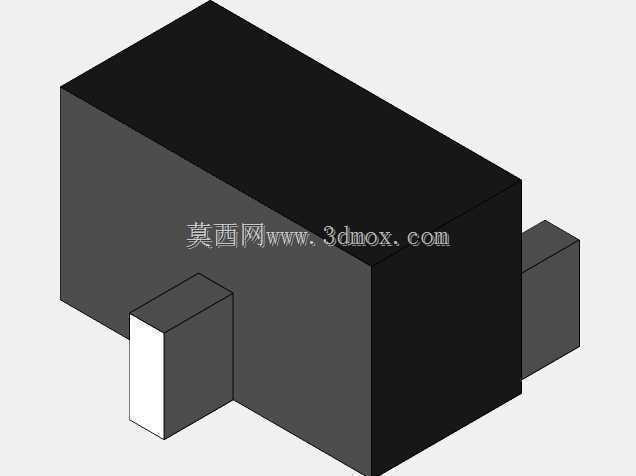

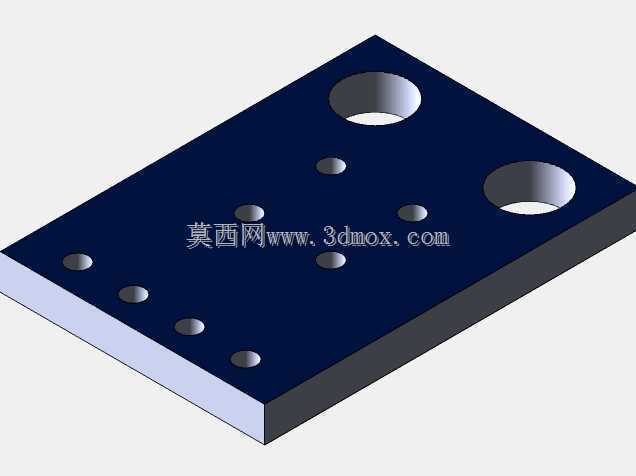

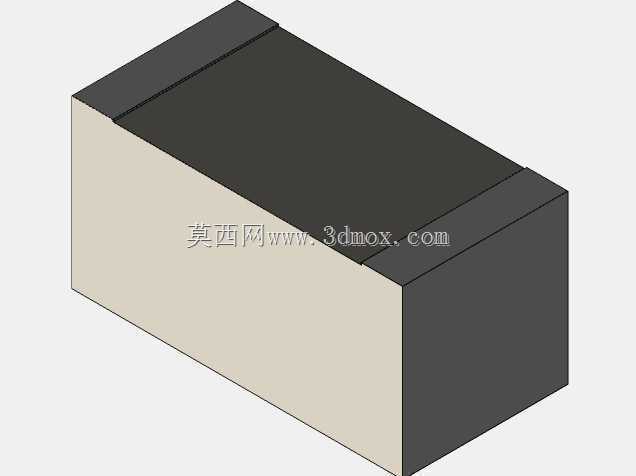

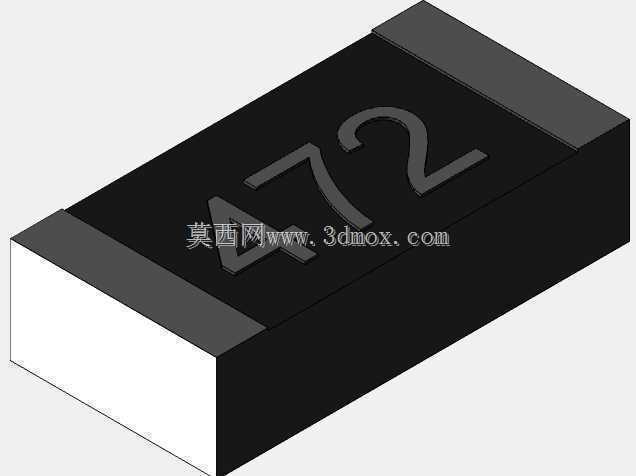

　　保证引脚间距的公差控制在±0.1mm以内，避免插装时出现对位偏差。PCB载板采用FR-4环氧玻纤基材，板厚1.6mm，表面做蓝色阻焊处理，板载除了核心的红外晶体管探头外，还预留了0、1uF滤波电容、限流电阻的贴装位，板体右上角设计了一个直径3.2mm的安装固定孔，可通过M3螺丝将模块直接锁附在设备壳体内部的安装柱上，不需要额外设计固定支架，大幅简化终端结构的固定方案。核心的红外晶体管探头采用金属TO封装结构，封装外壳做镀镍处理，顶部为红外透射窗口，窗口区域做了光学镀膜处理，可过滤可见光波段的杂波干扰，仅允许特定红外波段的辐射进入管芯内部，探头通过回流焊工艺焊接在PCB板的中心位置，焊接后探头顶端距离PCB板面的高度为12mm，

　　这个高度设计既保证探头不会被周边结构件遮挡感应视场，也不会因为突出过高导致在设备装配过程中出现磕碰损坏的问题。在实际结构适配时，需要注意模块的安装边界：模块整体外形尺寸为长18mm、宽12mm，排针向下突出PCB板的长度为8mm，探头向上突出PCB板的高度为12mm，安装时需要在探头对应的设备壳体位置预留直径8mm的通光孔，通光孔中心与探头中心的对位偏差不能超过0.5mm，否则会压缩探头的有效感应视场角，该模块的标准感应视场角为35°，在视场范围内的红外辐射源都能被稳定捕捉，感应响应时间控制在10ms以内，可满足绝大多数快速触发类的感应场景需求。设计过程中还考虑了模块的通用性，排针引脚的排布兼容市面上主流的红外传感模块接口定义，

　　终端设备在做方案迭代时，可以直接替换同封装的不同性能参数模块，不需要重新修改PCB板的布线与固定结构，大幅降低方案迭代的结构改造成本，板体的安装孔位也和同尺寸的其他传感模块保持一致，进一步提升了模块的适配范围。在焊接工艺适配性上，模块的所有元件都满足无铅回流焊的温度曲线要求，可直接和终端主控板一起过回流焊工序，不需要手工补焊，能适配批量生产的SMT贴片工艺要求，金属封装的探头外壳还可以通过PCB板上的预留接地焊盘连接到系统地，提升模块的抗电磁干扰能力，避免在复杂电磁环境下出现误触发的问题。
