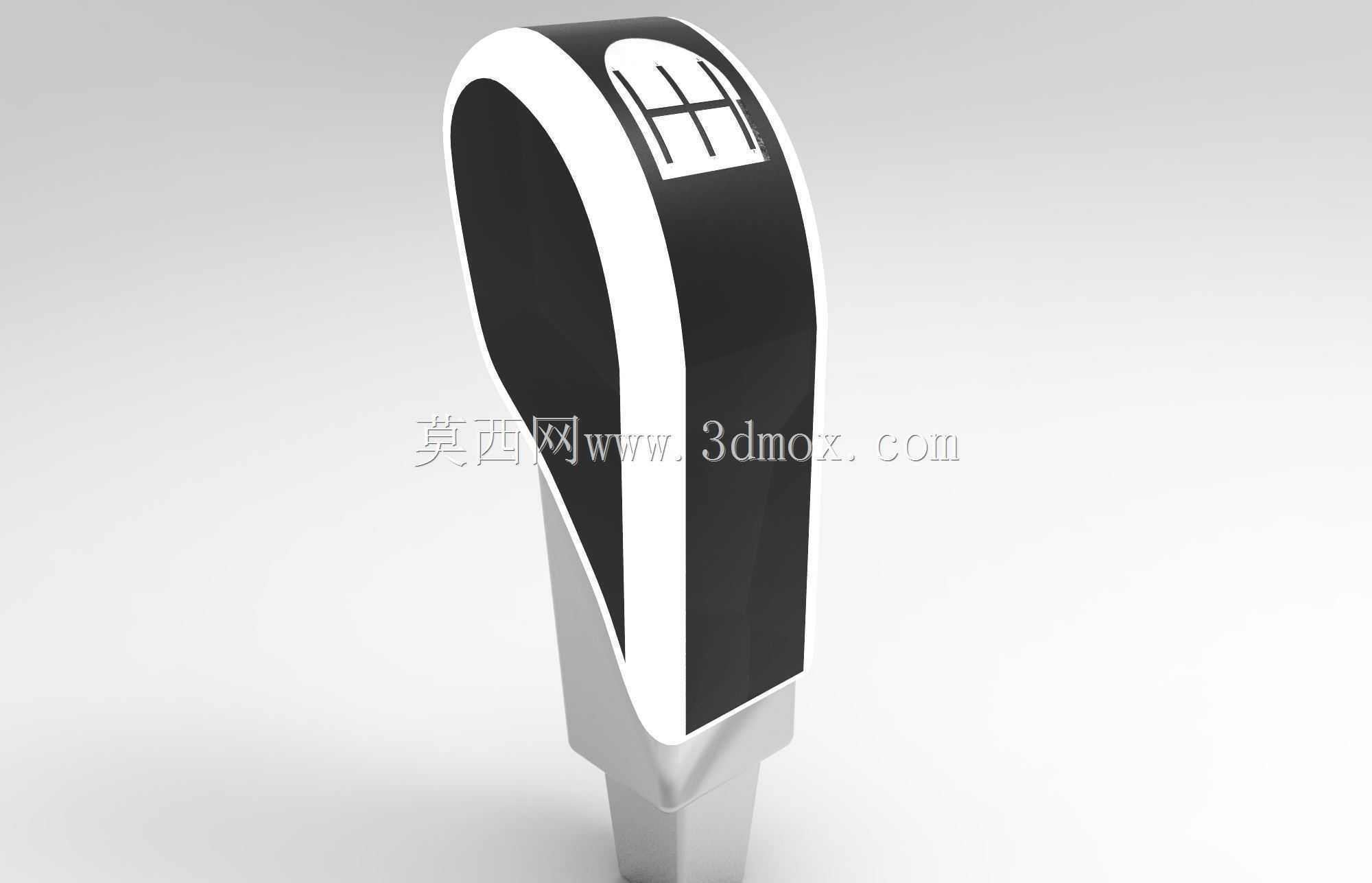

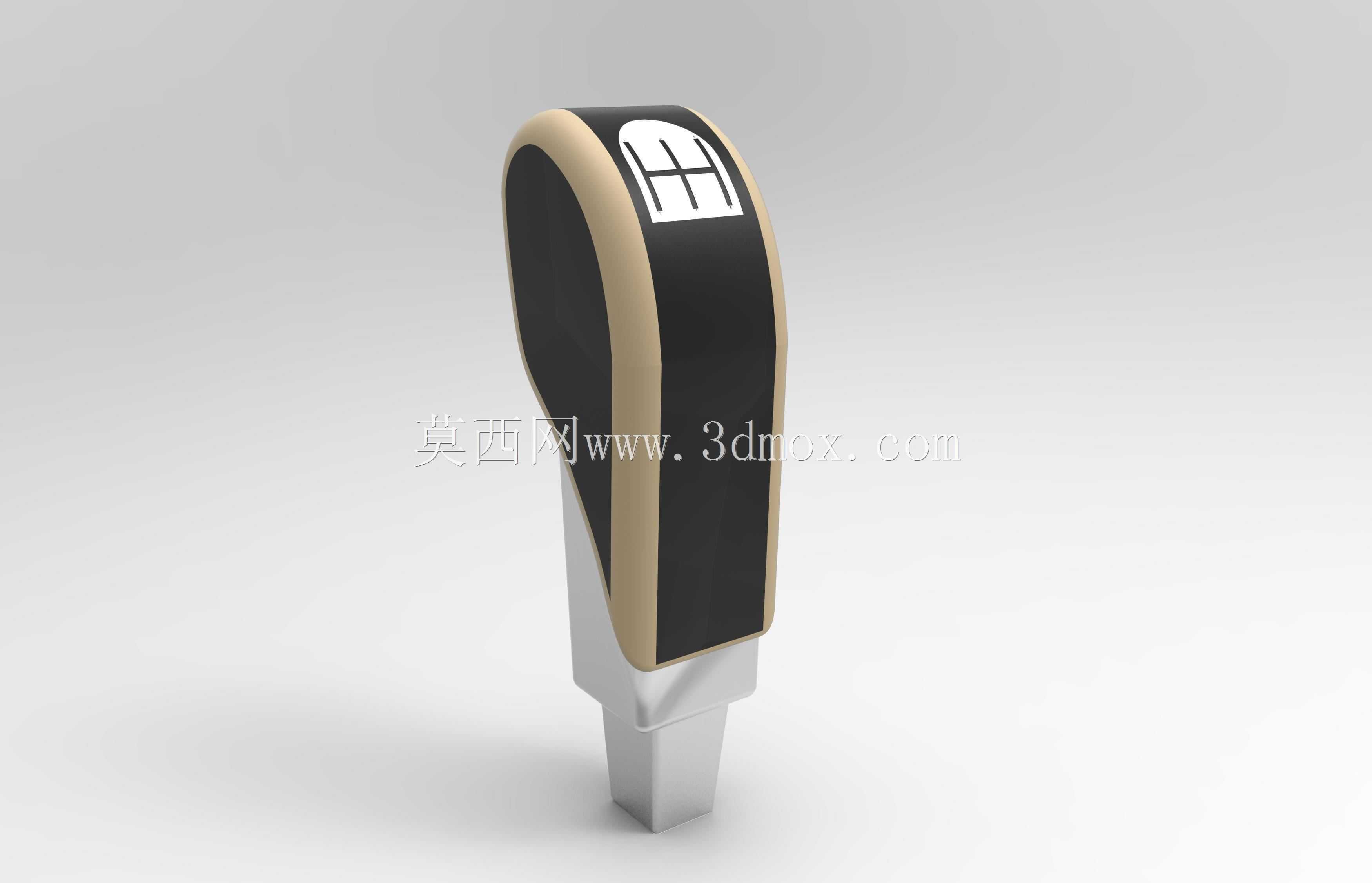

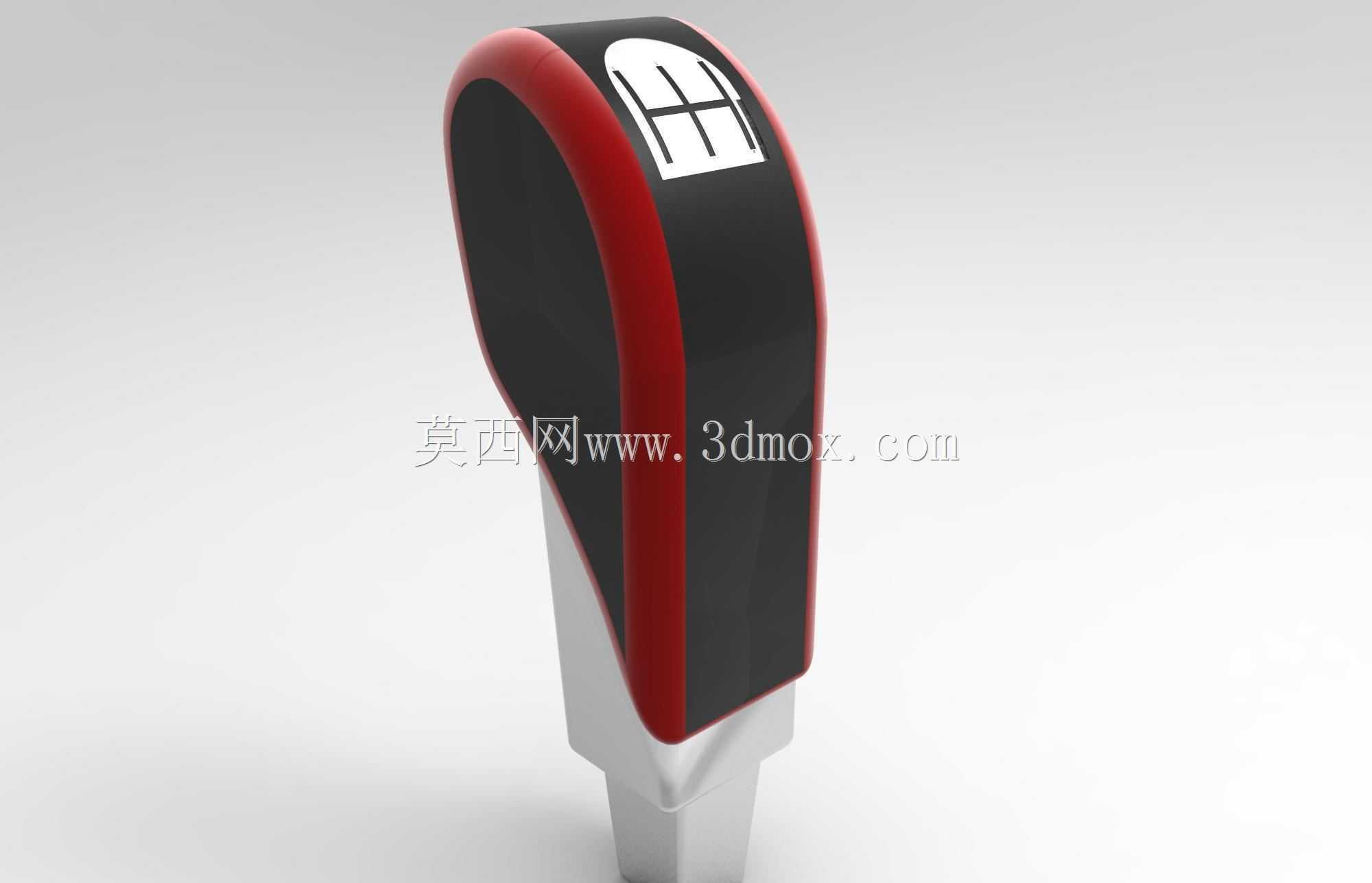

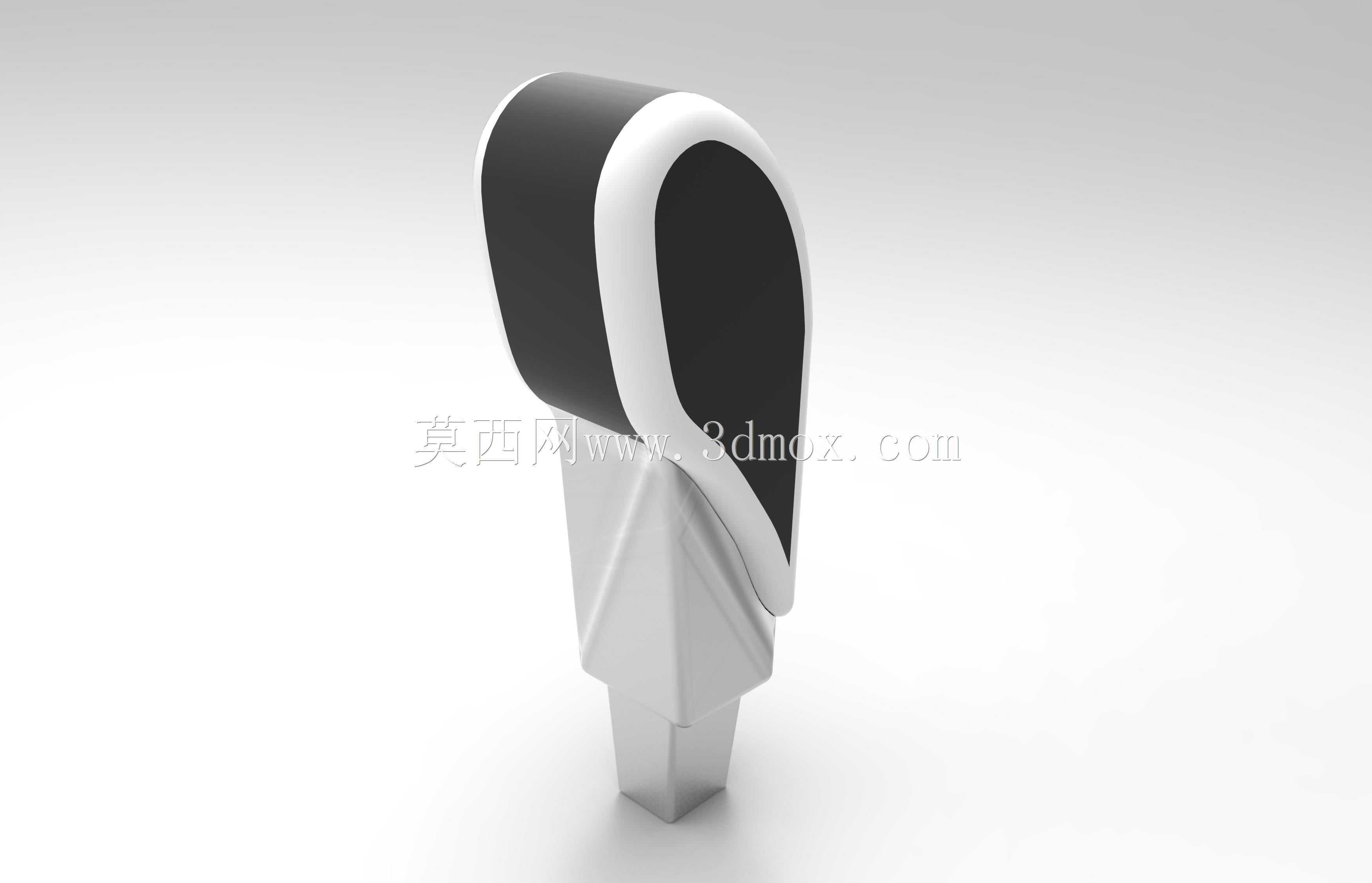

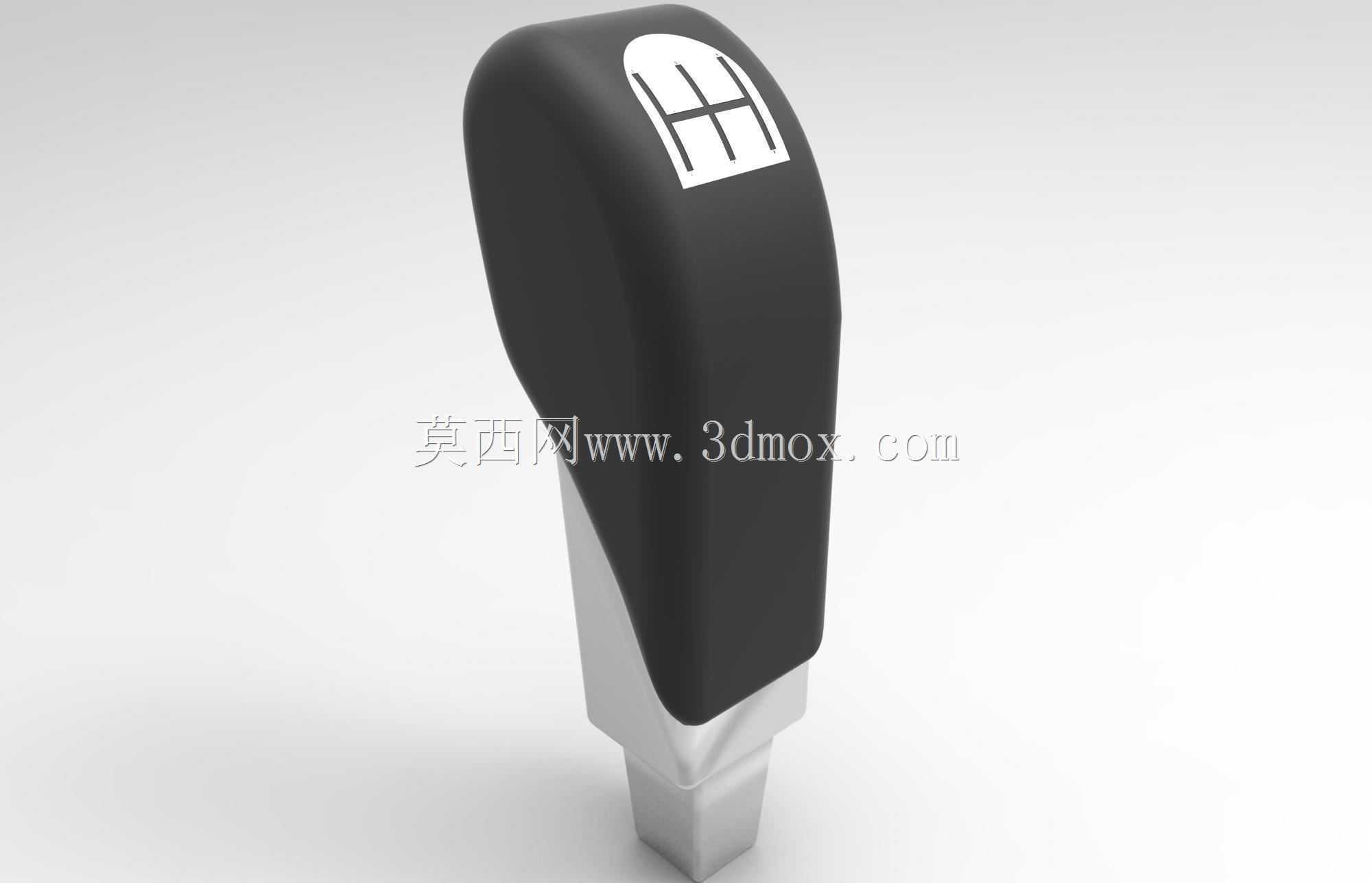

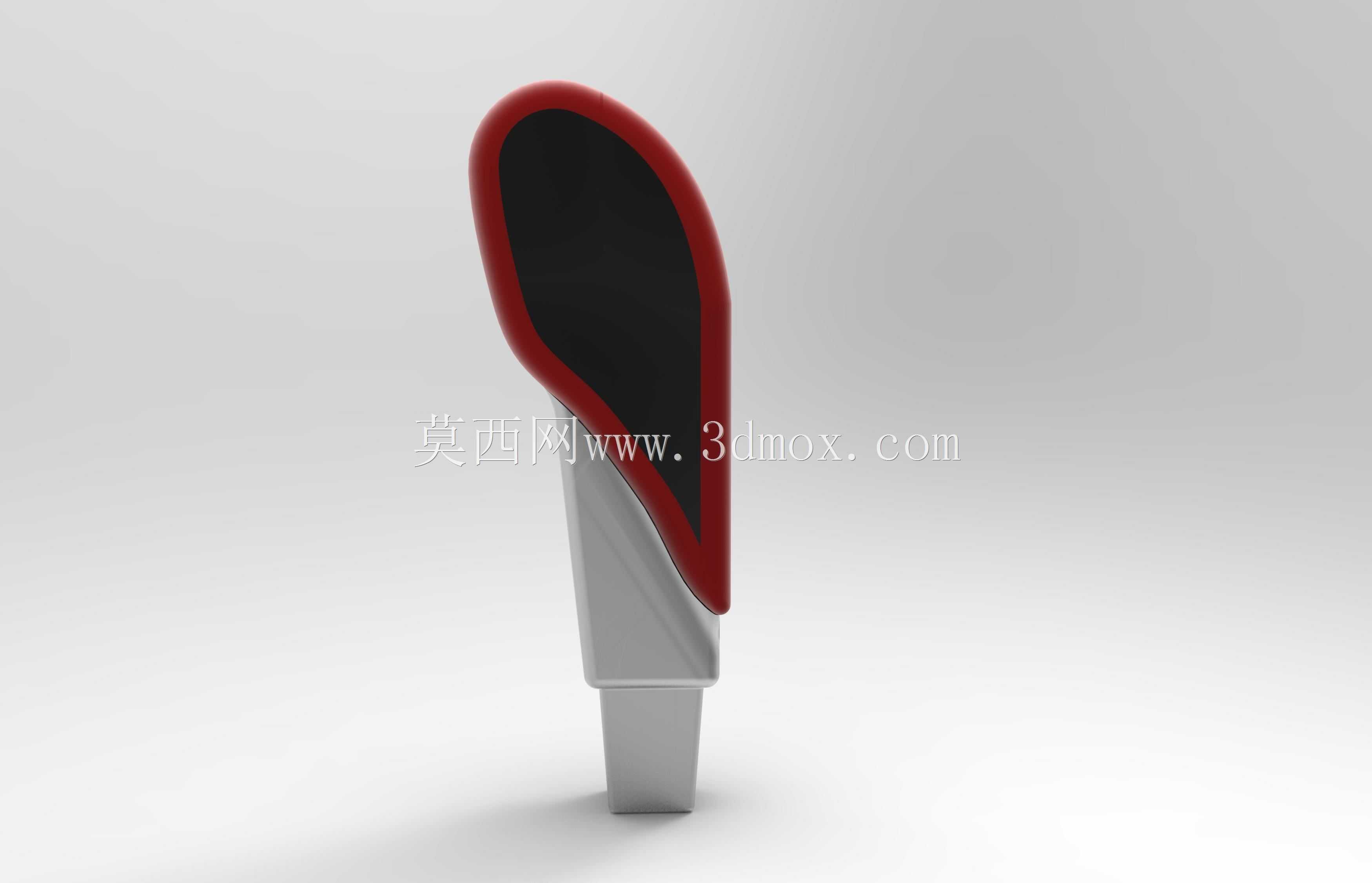

手动换挡杆结构三维数模

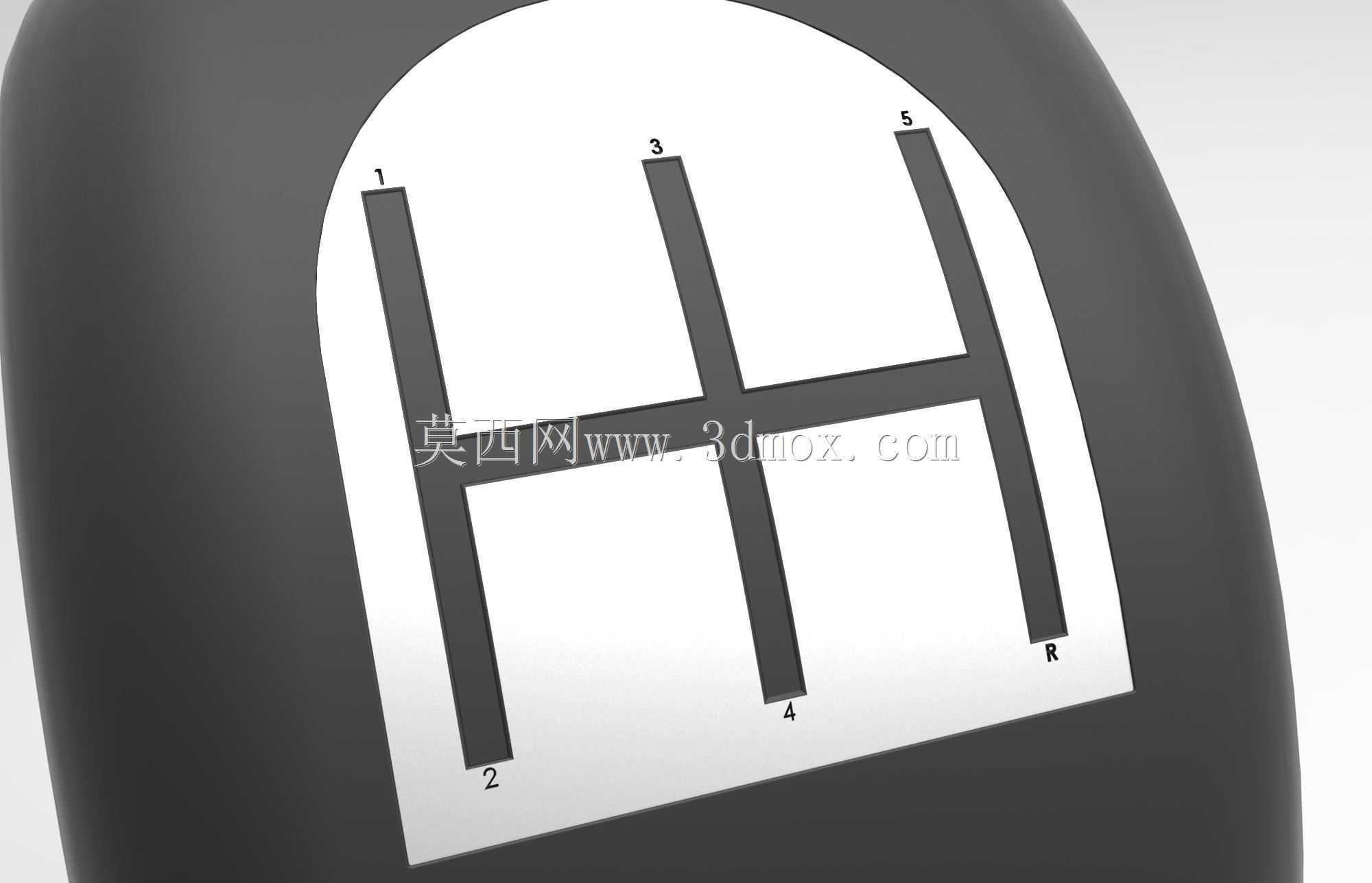

　　手动换挡杆作为手动变速器车型的核心操纵部件，直接承担着驾驶员换挡指令传递的功能，其设计合理性直接影响驾驶操作的手感、换挡行程的精准度以及长期使用的可靠性。在实际整车布置中，该部件需要匹配仪表台中部或者地台式换挡操纵区域的安装空间，握柄部分的曲面完全贴合人手握持的生理弧度，表面做了防滑的分色处理，顶部的挡位标识采用内嵌式结构，避免长期握持摩擦导致标识磨损脱落。从结构设计逻辑来看，该换挡杆的主体分为握持段、连接过渡段以及底部安装接口三个部分，握持段采用符合人机工程学的收腰造型，握持时手掌能够自然贴合曲面，换挡施力时不会出现打滑的情况；过渡段做了渐变的截面收窄设计，既保证了结构强度，又避免了换挡过程中与周边的内饰护板、

　　防尘套等部件产生运动干涉。底部的安装接口需要匹配换挡操纵机构的连杆轴销，安装边界严格匹配整车换挡机构的安装孔位公差，换挡行程的摆动范围控制在合理区间内，保证各挡位切换时的入挡顺畅度，不会出现卡滞、挡位模糊的问题。在实际应用场景中，这类手动换挡杆广泛搭载于传统燃油手动挡乘用车、轻型商用车以及部分工程作业车辆上，不同车型的换挡杆会根据整车内饰风格调整握柄的造型与配色，但核心的操纵逻辑、安装匹配尺寸都遵循统一的整车操纵系统设计规范。设计过程中需要重点考量长期反复操作的结构耐久性，握柄与内部金属杆芯的连接采用过盈配合加卡扣限位的双重固定结构，避免长期换挡施力导致握柄松动、转位；表面的包覆材质需要耐手汗、耐摩擦，

　　在高低温环境下不会出现材质发硬、表层脱落的问题。从建模逻辑来看，该数模完整还原了换挡杆的外部曲面与内部安装结构，曲面过渡连续无突兀折角，安装接口的尺寸公差完全符合实车装配要求，既可以用于整车内饰布置的匹配校验，也可以作为换挡操纵系统结构设计的参考样件，帮助设计人员快速核对换挡行程、安装空间、人机握持点等关键参数，减少前期设计阶段的干涉校验工作量。在结构强度校核层面，换挡杆需要承受换挡过程中横向与纵向的反复冲击力，杆芯部分采用金属材质保证刚性，握柄部分采用非金属材质提升握持舒适度，两者的连接位置做了应力分散设计，避免应力集中导致的部件断裂问题。实际装车状态下，换挡杆外部会套装橡胶防尘套，阻挡灰尘、杂物进入下方的换挡操纵机构，

　　因此该换挡杆的过渡段尺寸也充分考虑了防尘套的装配空间，保证防尘套安装后不会出现褶皱、卡滞，随换挡动作顺畅伸缩。挡位标识的位置设置在握柄顶部的驾驶员直观可视区域，换挡时驾驶员不需要大幅度转移视线即可确认挡位位置，降低驾驶过程中的操作安全隐患。握柄的整体重量经过合理配重，换挡时的吸入感与操作阻尼匹配整车的换挡调校风格，既不会因为过重导致换挡费力，也不会因为过轻导致挡位吸入感不足、操作发飘。
