小型直流电机端盖组件结构设计

　　在小型动力输出场景中，这类直流电机端盖组件是支撑电机内部转子、保障整机装配精度的核心结构件，常见于小型自动化执行机构、消费类电动工具、便携动力设备的动力单元中，承担着轴承定位、壳体密封、外部安装衔接的多重作用。从实际工程应用来看，这类端盖的设计首先要匹配对应功率直流电机的转子轴伸长度，预留轴承位的同轴度公差通常控制在0.02mm以内，避免转子转动时出现扫膛、偏磨的问题，直接影响电机的运行寿命与噪音表现。

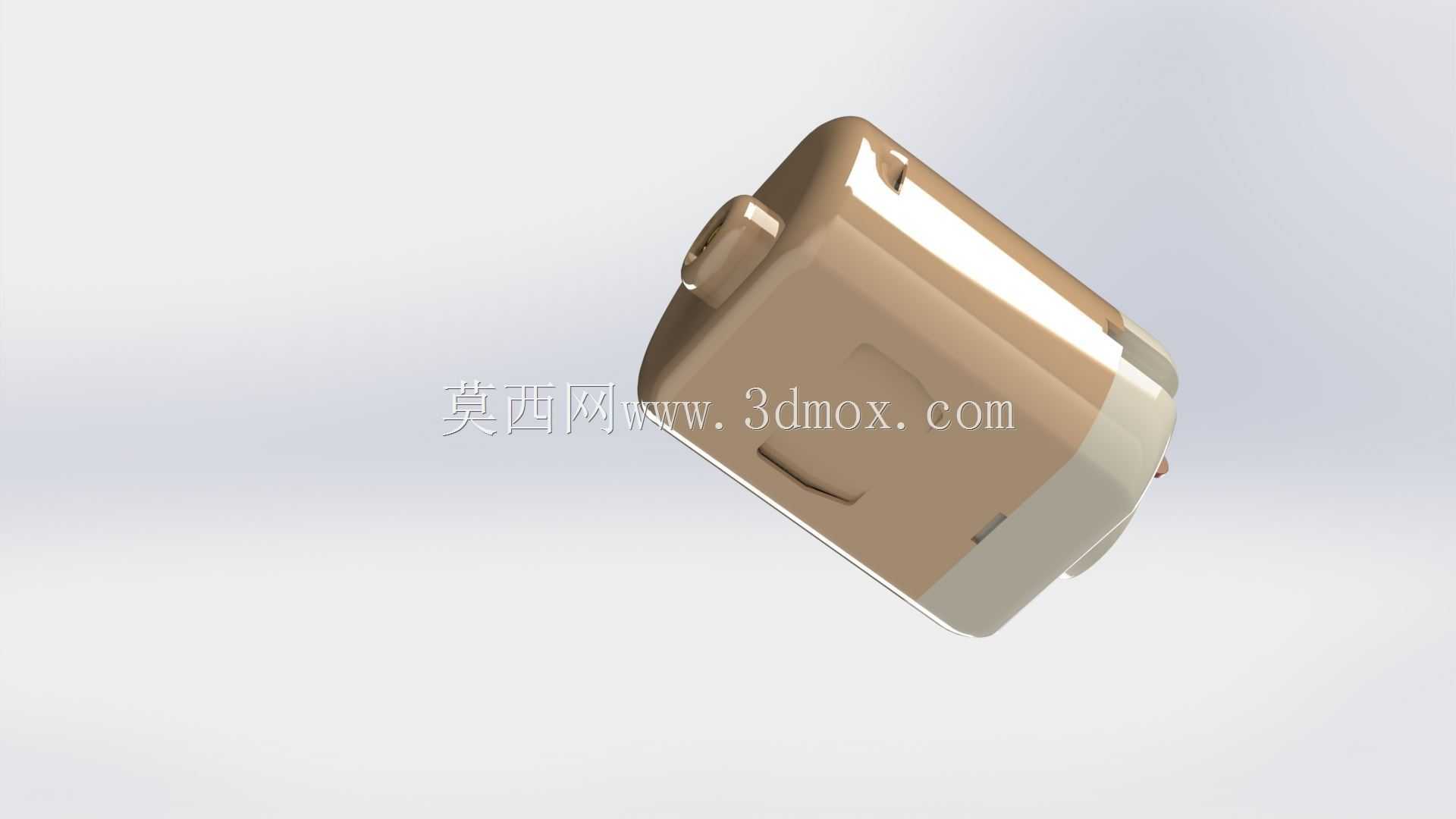

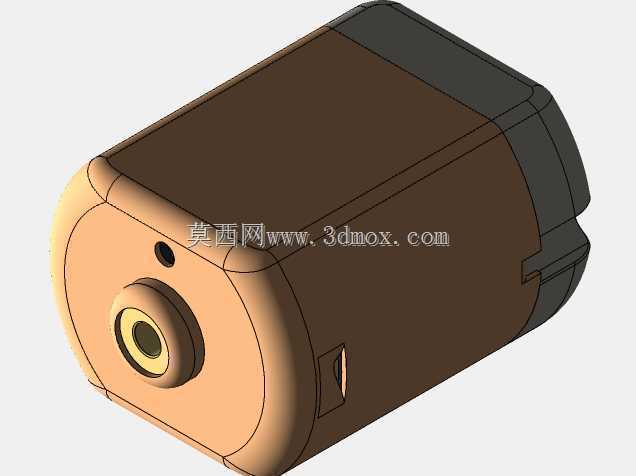

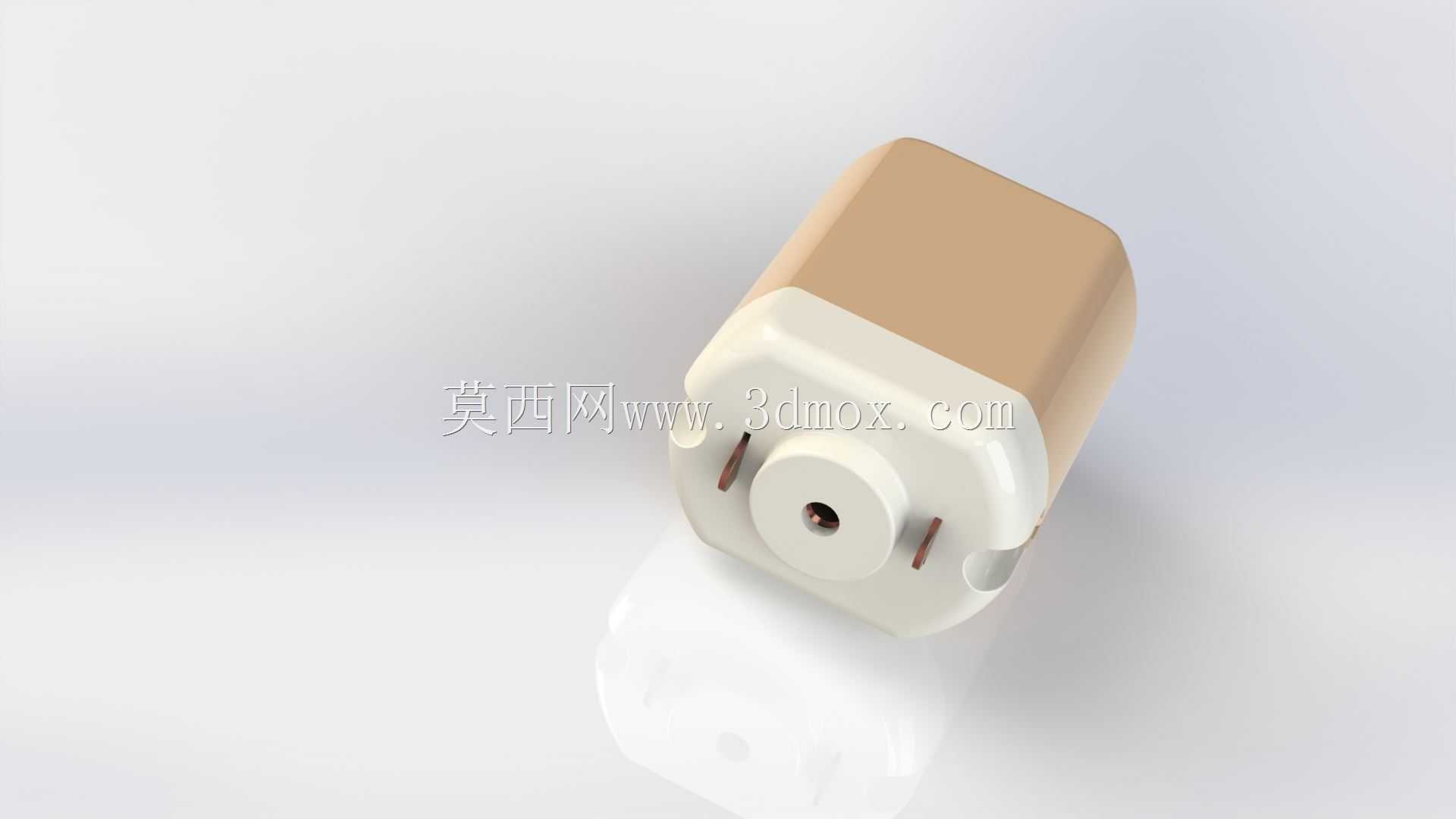

　　设计过程中，端盖的主体外形采用圆角过渡的方型结构，相比传统圆形端盖，在整机装配时能够提供更稳定的防转定位面，不需要额外增加防转销结构，就能适配卡扣式或者螺丝锁紧的装配工艺，减少整机装配的工序步骤。端盖侧面预留的轴伸避让孔，尺寸刚好匹配输出轴的直径公差，孔位边缘做了0.5mm的倒角处理，既可以避免装配时刮伤输出轴表面的防锈涂层，也能在安装密封胶圈时提供导向，防止胶圈被切边导致密封失效。端盖与电机主壳体的配合面设计了0.3mm高度的止口，止口的配合公差选用H7/h6的间隙配合，既能够保证装配时的顺畅对位，也能控制端盖与壳体之间的同轴度误差，避免两端轴承位不同心带来的转子转动阻力增大问题。

　　从安装边界来看，这类端盖的外部安装孔位采用对称布局，孔距尺寸适配主流小型直流电机的通用安装规格，安装孔的沉头深度设计为2mm，能够完全容纳M3规格的内六角螺丝头部，不会出现螺丝头突出端盖表面的情况，适配紧凑空间内的设备安装需求。端盖的壁厚设计均匀控制在1.8mm，既能够满足支撑轴承的结构强度要求，在电机运行产生振动时不会出现共振异响，也能尽可能控制端盖的整体重量，适配便携类设备的轻量化设计需求。端盖内部的轴承室深度设计为4mm，刚好容纳604ZZ型号的微型轴承，轴承室底部设计了0.2mm的退刀槽，方便机加工时的刀具退刀，同时也能避免轴承装配时顶到底部无法完全到位的问题。

　　在实际选型适配时，这类端盖组件需要匹配对应功率段的直流电机转子，端盖的材质选用阻燃ABS加玻纤增强，相比金属端盖能够起到更好的绝缘效果，避免电机出现漏电风险，同时材质本身的自润滑特性也能减少与壳体配合面的磨损，多次拆装也不会出现配合间隙变大的问题。端盖表面的脱模斜度控制在1度以内，既满足注塑生产的脱模要求，也不会因为斜度过大导致止口配合面的接触面积不足，影响装配后的结构稳定性。端盖边缘设计的小型卡扣结构，能够在螺丝锁紧前先与主壳体预固定，方便生产线的装配作业，不需要操作人员全程手扶对位，能够有效提升装配效率。针对不同的使用场景，端盖的轴伸孔位置可以根据需求加装油封或者毛毡密封，适配有防尘、防油要求的使用环境，比如在小型木工电动工具、厨房小家电的动力单元中，密封结构能够阻挡粉尘、水汽进入电机内部，延长电机的无故障运行时间。
