带安装柱弧形开口金属挂接构件

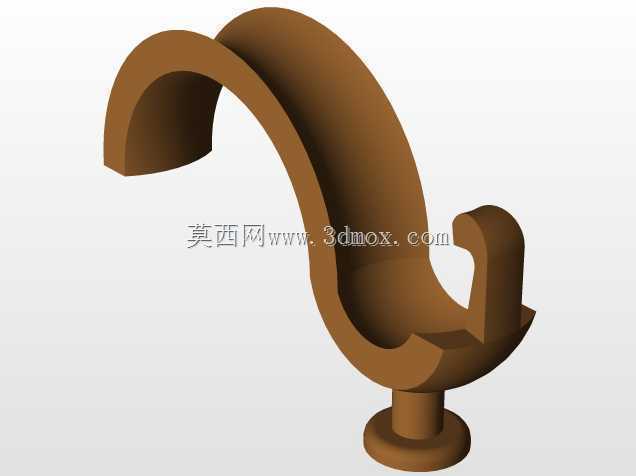

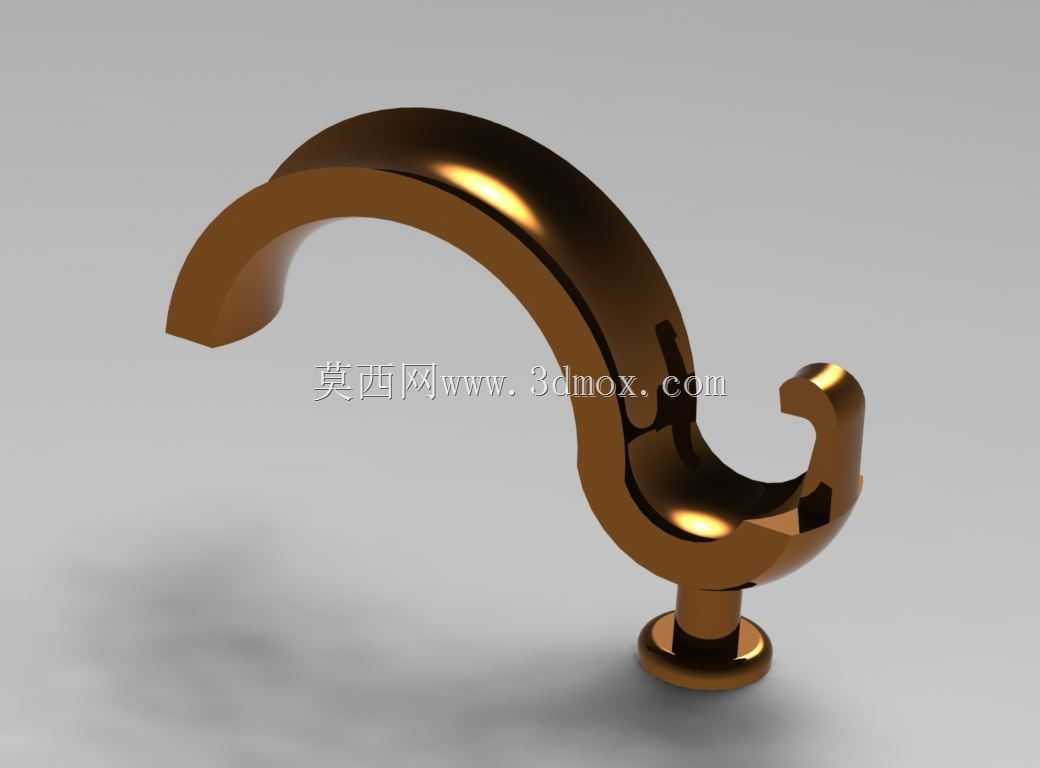

　　日常做结构配套设计时，这类带安装柱的弧形挂接构件是很常见的小部件，别看结构简单，实际应用场景覆盖得非常广，从民用家具的柜门挂接、置物架配件，到工业设备的管线临时挂装、工装夹具的辅助挂点，甚至小型输送设备的侧边挂件固定都能用到。做这个构件的三维建模时，首先要考虑的是实际使用中的受力逻辑，弧形主体的曲率不能随便定，要匹配常见挂接物体的直径范围，开口处的小勾结构是特意设计的防脱结构，挂入物体后不会因为轻微晃动就滑脱，同时开口的宽度要做合理控制，既要保证挂接操作时能顺利卡入，又不能因为开口过大导致挂接后间隙量超标，使用过程中出现窜动。底部的安装柱是整个构件的安装基准，柱身的直径和端部的凸缘尺寸要匹配标准的安装孔位，

　　常规配套的是面板上的冲压圆孔，安装时直接将柱身压入孔内，端部凸缘卡在面板背面，不需要额外的紧固件就能完成固定，这种安装方式的好处是装配效率高，外露面没有螺丝头，外观更整洁，适合对外观有一定要求的民用产品配套。建模过程中要注意弧形段的壁厚均匀性，金属材质的这类挂钩如果壁厚不均，压铸或者冲压成型时容易出现应力集中，挂接受力时会在壁厚突变的位置发生断裂，整个弧形段的过渡圆角要做顺滑处理，不能有尖锐的棱边，一方面是避免刮伤挂接的线缆或者物件表面，另一方面也是减少应力集中点，提升构件的整体使用寿命。开口处的两个卡位凸点，尺寸控制要精准，凸点过高会导致物件挂入时阻力太大，操作不便，凸点过低又起不到防脱的作用，

　　实际设计时一般会根据挂接物件的硬度调整凸点的突出量，如果是配套挂接硬塑管线，凸点高度可以控制在0.3到0.5毫米，如果是挂接软质的线束，凸点高度可以适当加大到0.8毫米左右。安装柱的长度要根据安装面板的厚度来定，常规配套1到2毫米厚度的金属面板或者塑料面板时，柱身长度要比面板厚度多出1.5毫米左右，保证端部凸缘能完全穿过面板后卡在背面，不会因为面板厚度公差导致安装后松动。整个构件的外形没有多余的装饰结构，所有曲面都是为了功能服务，弧形主体的内侧曲面是主要的受力接触面，建模时要保证这个面的光滑度，不能有建模留下的折线或者凹凸，否则挂接物件时会出现局部应力过大，长时间使用后磨损加快。实际选型使用时，要先确认挂接物件的最大重量，

　　这类铜质外观的构件一般是锌合金压铸成型，常规尺寸下静态承重可以达到5公斤左右，如果需要更大的承重，可以调整壁厚或者更换不锈钢材质，对应的三维模型也可以直接调整参数后导出工程图开模生产。另外在做装配验证时，要注意安装柱中心到弧形最外侧的距离，这个尺寸决定了安装后挂钩突出面板的距离，要预留足够的挂接空间，避免挂接物件时和面板或者周边的其他构件发生干涉，很多新手设计师容易忽略这个安装边界尺寸，导致实际装配后挂接操作空间不足，物件没法顺利挂入。还有弧形段的起始角度，从安装柱根部向上延伸的弧度要做合理的上扬角度，角度太平的话挂接物件容易滑落，角度太陡的话挂入和取下物件时操作不顺手，常规设计上扬角度在120度到140度之间是比较符合人体操作习惯的，这个角度区间内不管是单手挂取还是双手操作都比较顺畅。
