铃木摩托车燃油箱三维结构模型

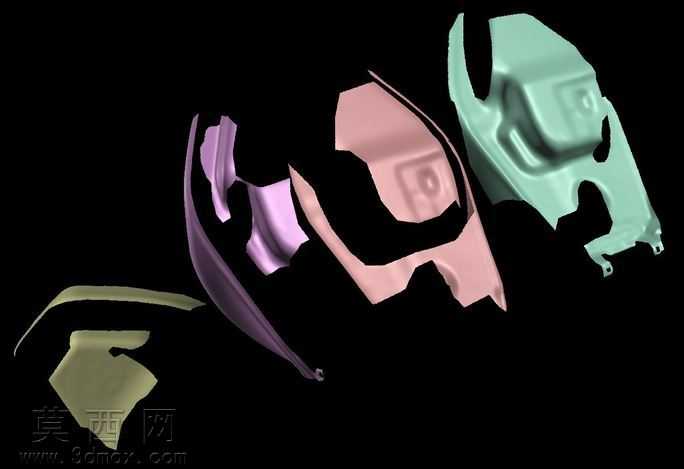

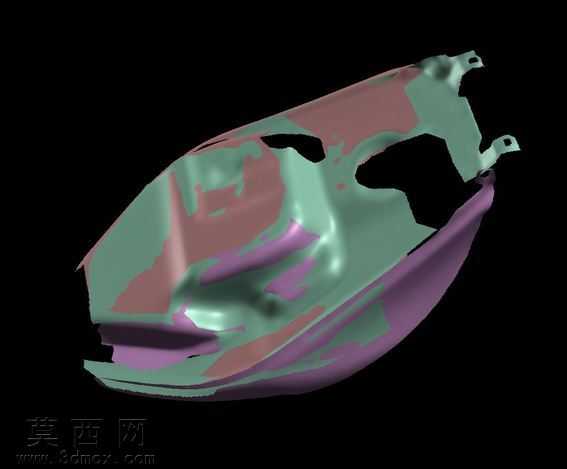

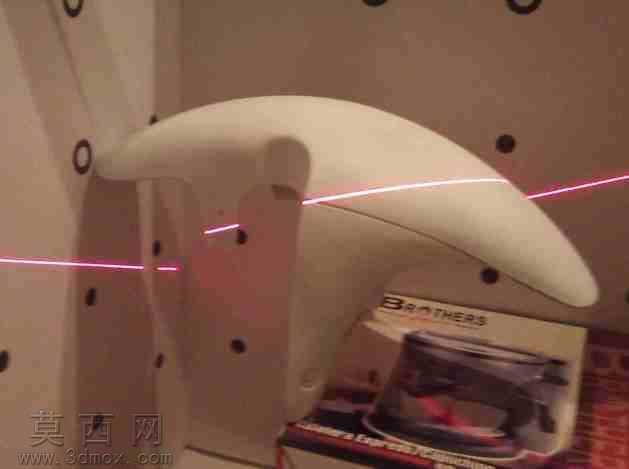

本模型为铃木摩托车配套燃油箱的三维结构设计作品，建模过程依托三维扫描获取的实体点云数据开展逆向重构，完整还原了量产油箱的真实曲面形态与结构细节。建模初期通过激光扫描设备采集实体油箱的全表面点云数据，针对扫描过程中因反光、遮挡产生的点云缺失、噪点问题，先完成点云的去噪、精简与对齐处理，再通过曲面拟合、桥接、曲率连续调整完成主体曲面的搭建，全程严格控制曲面G2连续精度，保证油箱外表面顺滑无突兀折角，匹配摩托车外观的流线型设计需求。模型完整还原了油箱顶部的燃油加注口结构，包含加注口安装定位凸台、密封配合环槽、油箱盖锁止卡位等细节，同时还原了油箱尾部的安装固定卡扣、底部的油泵安装预留位与油路接口结构，所有安装位的尺寸公差均参照原厂配件参数设定，可直接用于配套结构的装配验证。材质渲染阶段为模型赋予哑光金属漆面材质，模拟量产摩托车油箱的金属基底与漆面质感，针对加注口的金属密封环、锁止卡扣单独赋予金属镀铬材质，通过光影调整突出曲面的光影过渡效果，还原真实油箱的视觉质感。设计过程中先后迭代三个版本，针对初始版本中曲面曲率不匹配、安装位定位偏差、边缘过渡生硬等问题逐一调整优化，最终版本的曲面贴合度、结构完整性均达到较高精度，可用于摩托车改装设计、配件开模参考、整车装配干涉验证、教学演示等多个场景，模型包含完整的实体结构与曲面数据，能够适配不同三维软件的导入编辑需求。
