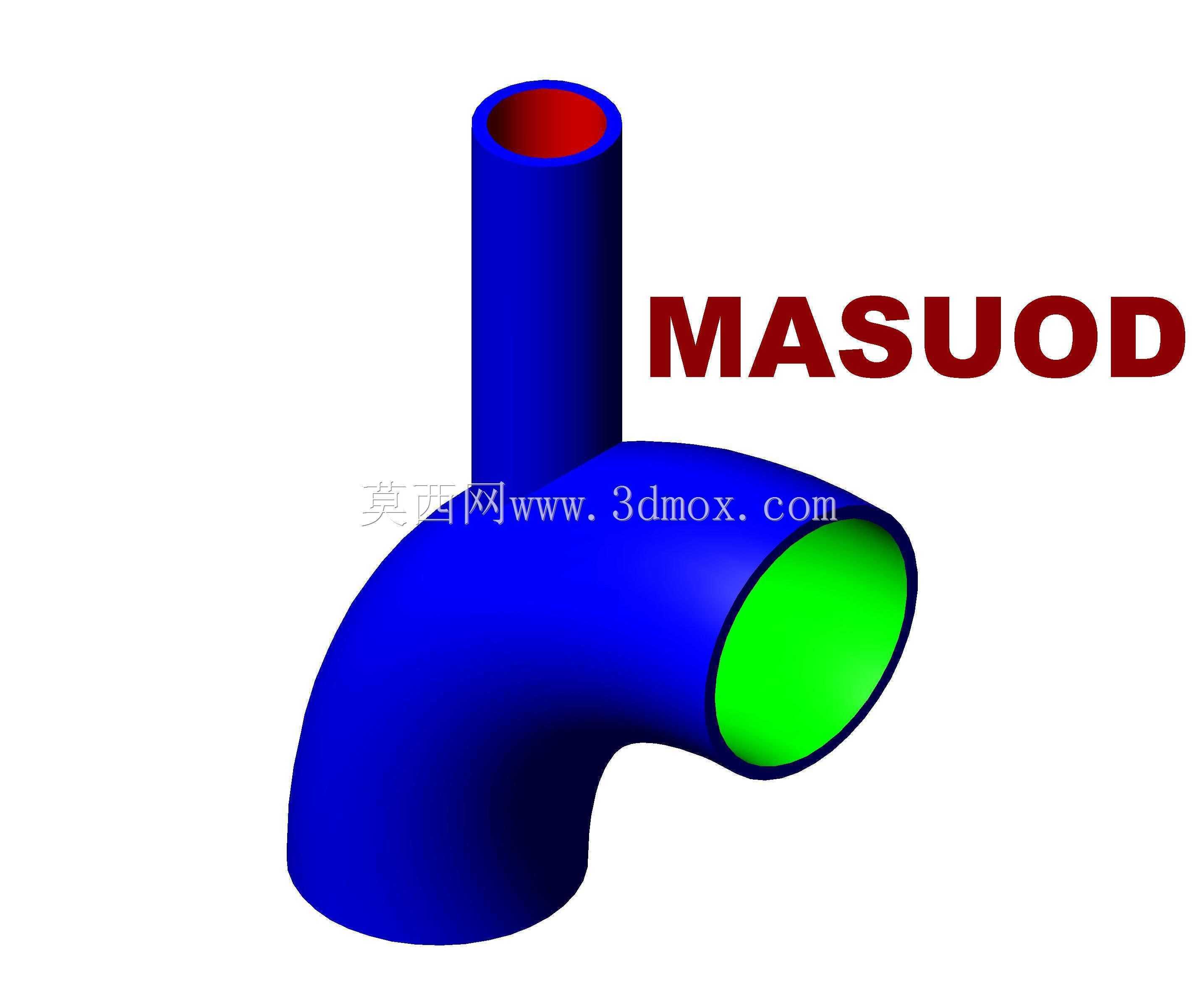

异径直角弯管流体转向连接件结构

　　在工业流体输送系统的管路布设场景中，受安装空间限制、管路走向调整、不同通径管路对接需求的约束，这类异径直角弯管是管路布设环节中使用频率极高的连接构件。不同于等径弯管仅承担流体转向的单一功能，该构件同时整合了90度流向切换与通径渐变过渡的双重作用，可直接对接两种不同通径的垂直布设管路，省去了额外加装异径转接头的工序，能有效减少管路连接节点数量，降低流体在节点处的泄漏风险与局部压损。

　　从实际使用场景来看，这类弯管常出现在民用给排水管路改造、小型化工流体输送支路、车间压缩空气管路布设、暖通空调水循环系统的末端转向位置，尤其是在设备周边安装空间局促，无法通过多段直管加标准弯头拼接完成管路转向与变径的场景下，一体式的异径弯管能大幅压缩管路占用的安装空间，避免多段拼接带来的管路同轴度偏差问题。

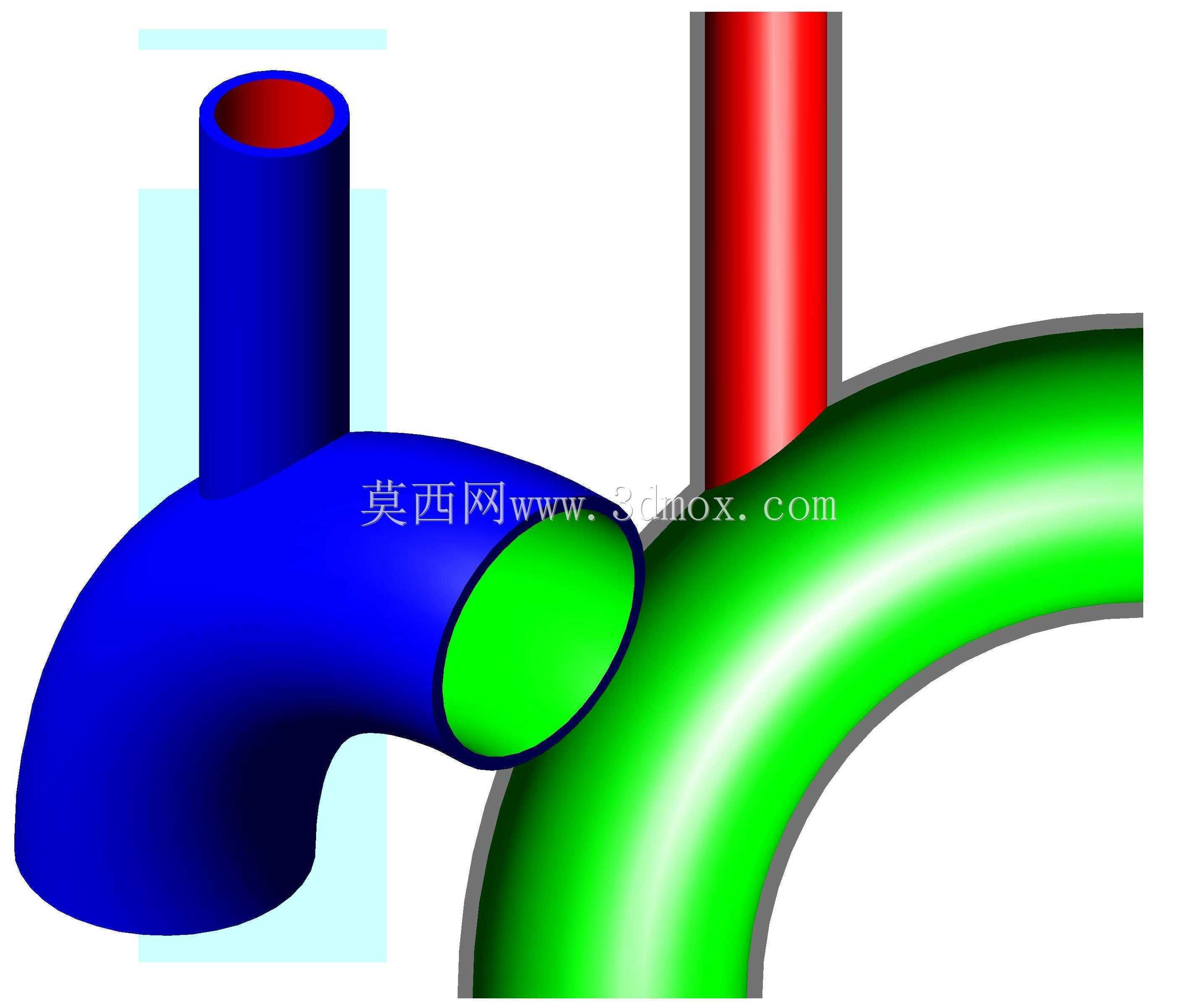

　　设计层面上，该弯管的弯曲段采用了大曲率半径的圆弧过渡结构，而非直角折角结构，这一设计的核心考量是降低流体流经转向段时的湍流强度，当流体从竖直段流入弯曲段时，平滑的内壁曲面可以引导流体逐步改变流向，减少流体对管壁的局部冲刷，同时避免直角折角处容易出现的流体滞流区，降低管路内杂质沉积堵塞的概率。两端的接口分别对应不同的通径尺寸，竖直段接口通径更小，水平段接口通径更大，接口端面预留了标准管路对接的配合余量，可适配常见的粘接、热熔、卡套等多种管路连接方式，无需额外加工接口结构即可直接完成装配。

　　安装边界方面，该弯管的竖直段轴线与水平段轴线呈严格的90度垂直关系，两个接口的端面分别与自身轴线保持垂直，安装时需保证对接管路的轴线与对应接口轴线重合，避免出现偏角导致的连接应力集中。弯管弯曲段的外轮廓最大回转半径是安装时需要重点核对的尺寸参数，在布设管路时需预留出对应半径的安装空间，避免弯管外壁与周边设备、墙体或其他管路发生干涉。壁厚设计上，弯曲段的外侧壁厚略大于内侧壁厚，这是考虑到流体转向时对外侧管壁的冲击压力更大，同时弯管加工过程中外侧壁的拉伸减薄量更高，通过非等壁厚的设计可以保证整个构件各位置的结构强度均匀，在额定工作压力下不会出现局部应力过载的问题。

　　从流体性能角度看，该弯管的通径过渡段设置在弯曲段的后半段，流体在完成主要转向后才逐步进入通径扩大的区域，这种布局可以避免变径结构与转向结构的流场干扰叠加，进一步降低局部阻力系数，在相同流量下，相比采用标准弯头加异径接头的拼接结构，该一体式弯管的压损可降低15%左右，对于长距离输送的流体系统而言，能有效减少输送过程中的动力损耗。构件的内壁整体做了平滑处理，没有明显的拼接缝或加工台阶，可减少流体输送过程中的阻力，同时避免杂质在管壁凸起处挂壁堆积，适配输送清水、压缩空气、低粘度化工流体等多种介质，在常规工作温度与压力范围内可长期稳定运行，无需额外的维护操作。
