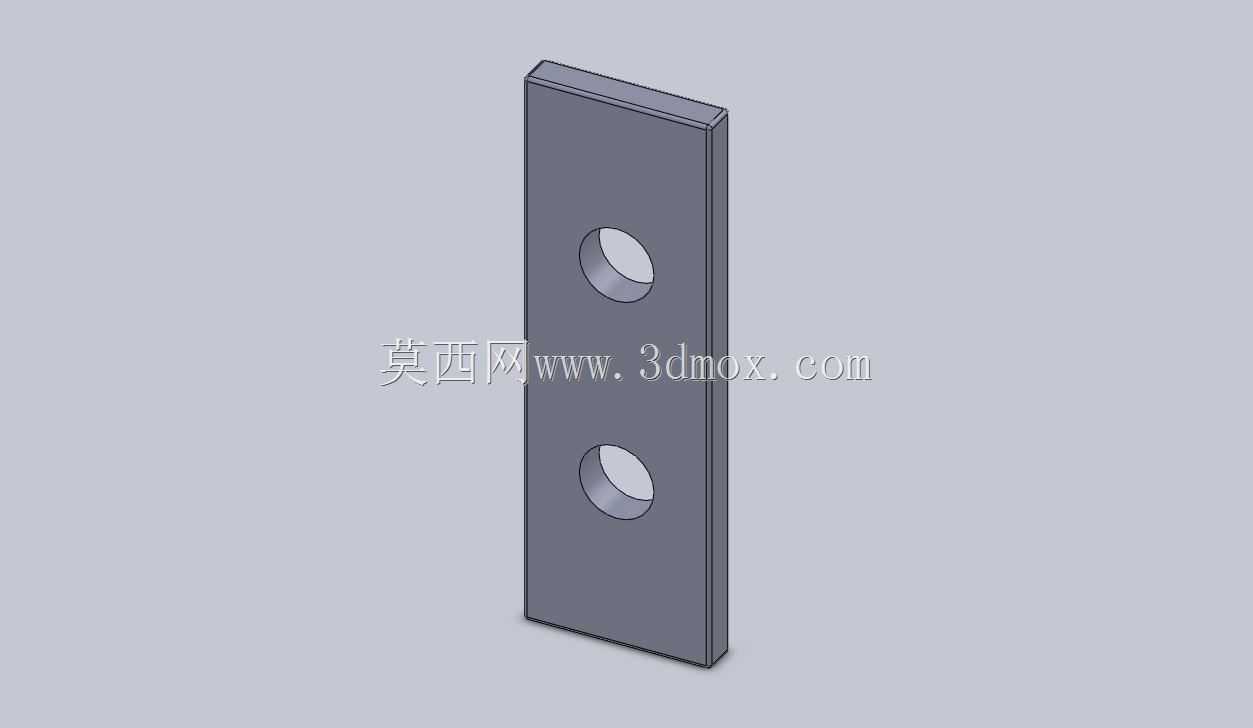

双孔定位长条形钢制卡尺构件

　　在常规机械加工、装配调校的现场测量环节里，这类带双贯通孔的长条形钢制构件是卡尺类量具配套定位结构里的常见组成部分，日常作业中常配合卡尺主尺完成批量工件的快速定位测量，尤其在流水线工位的重复尺寸核验场景下，能有效减少每次测量的对位调整时间，降低人工手持对位带来的随机误差。从实际使用的功能逻辑来看，该构件的两个贯通孔并非随意排布，孔位间距是匹配常用卡尺的定位销安装尺寸设计的，安装时只需将对应规格的定位销穿过孔位与卡尺基体的安装孔锁紧，就能让该构件作为测量基准挡边使用，测量轴类零件长度、板件边距的时候，工件端面抵靠在该构件的平整侧面上，卡尺测头移动到工件另一端即可直接读取数值，不需要反复找正基准面。设计这类构件的时候，

　　首先要考虑的是长期使用的耐磨性能，所以整体采用平直钢板加工成型，两个安装孔做了倒角处理，既避免安装时销件刮蹭孔壁产生毛刺，也能减少应力集中，防止长期受侧向力的时候孔边出现开裂。构件的整体厚度控制在适配卡尺安装槽的尺寸范围内，安装后不会突出卡尺基体的滑动基面，避免测量时剐蹭工件表面影响读数精度；构件的两个长边都做了锐边倒钝处理，日常拿取、安装的时候不会划伤操作人员，也不会在抵靠工件基准面的时候刮伤工件的已加工表面。从安装边界来看，构件的长度覆盖了常用卡尺的最大测量行程对应的基准挡边需求，宽度方向的尺寸刚好嵌入卡尺基体的导向槽内，安装后不会出现横向窜动，两个安装孔的中心连线与构件的长度方向保持严格平行，

　　保证安装后构件的测量基准面与卡尺测头的移动方向垂直，避免出现测量余弦误差。实际装配的时候，不需要额外加装调整垫片，只要将销件锁紧即可完成固定，后期维护的时候如果构件基准面出现磨损，只需松开销件更换同规格构件就能恢复测量精度，不需要对卡尺主体进行调校，能大幅减少现场量具的维护停机时间。在钣金加工、小五金件批量检测的工位上，这类构件的使用频率很高，相比直接用卡尺本体的端面做基准，加装该构件后基准接触面积更大，抵靠薄型工件、异形小工件的时候不会出现基准滑移的问题，比如测量小型冲压件的边距、小轴销的总长时，大接触面的基准挡边能让工件定位更稳，新手操作人员也能快速掌握测量方法，减少测量培训的时间成本。设计建模的时候，

　　要重点保证两个安装孔的同轴度、孔中心距的公差，还有构件两个大平面的平面度、侧面与大平面的垂直度，这些形位公差直接影响最终的测量精度，建模时需要先绘制整体的矩形轮廓，拉伸成实体后再切除出两个贯通孔，最后对所有锐边做倒钝处理，孔口的倒角尺寸要匹配常用的圆柱销安装倒角，保证装配时销件能顺利导入。另外构件的表面不需要做额外的装饰性处理，只要去除加工毛刺、保证表面平整即可，过高的表面处理要求反而会增加不必要的加工成本，毕竟这类构件属于量具的易损配套件，需要兼顾实用性和更换成本。
