外六角带孔流体传输班卓琴螺栓

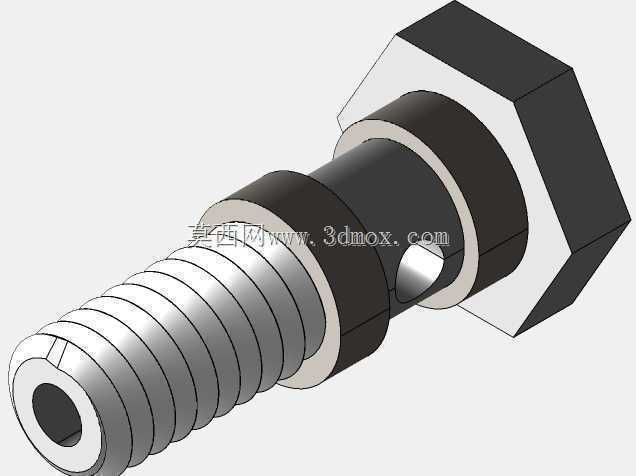

　　在液压系统、润滑管路以及小型流体输送回路的搭建中，这类带侧向通油结构的螺栓是很容易被忽略但又不可或缺的连接件，和普通仅起紧固作用的螺栓不同，它的核心作用是在完成两个部件锁紧固定的同时，为流体提供一条穿过螺栓轴线或者侧向引出的流通通道，省去了额外布置接头的空间，在紧凑安装场景里优势非常明显。从结构上看，这款螺栓采用外六角头部设计，对应的拧紧力矩匹配常规六角套筒工具，现场装配不需要特殊工装，普通机修班组的常规工具就能完成安装锁紧，头部和螺杆衔接的位置做了退刀槽处理，一方面是加工时给螺纹车削留退刀空间，另一方面也能避免安装时螺杆根部和安装面硬接触造成的应力集中，降低长期受振动后出现根部断裂的风险。螺杆部分的螺纹采用标准公制粗牙设计，

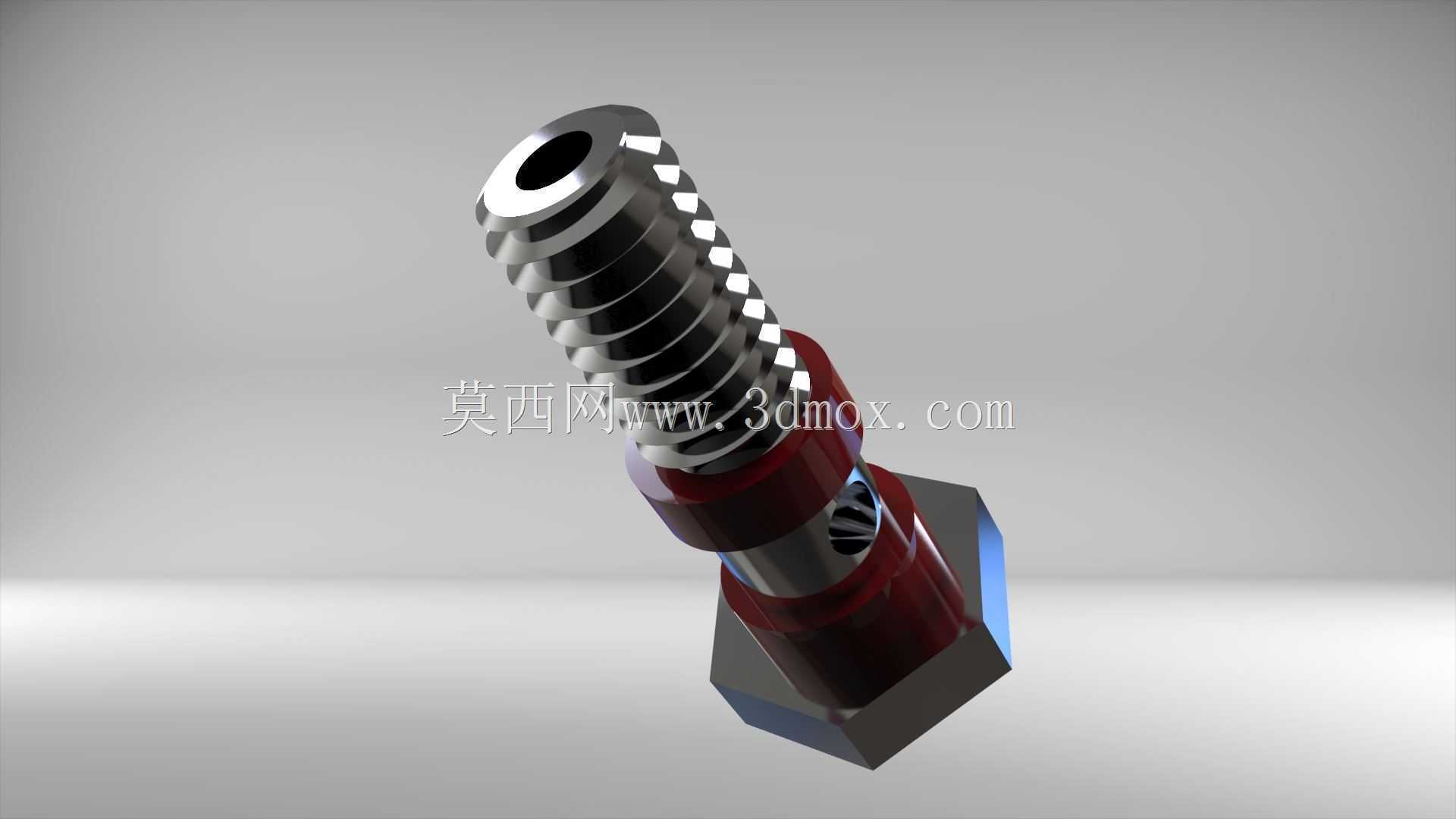

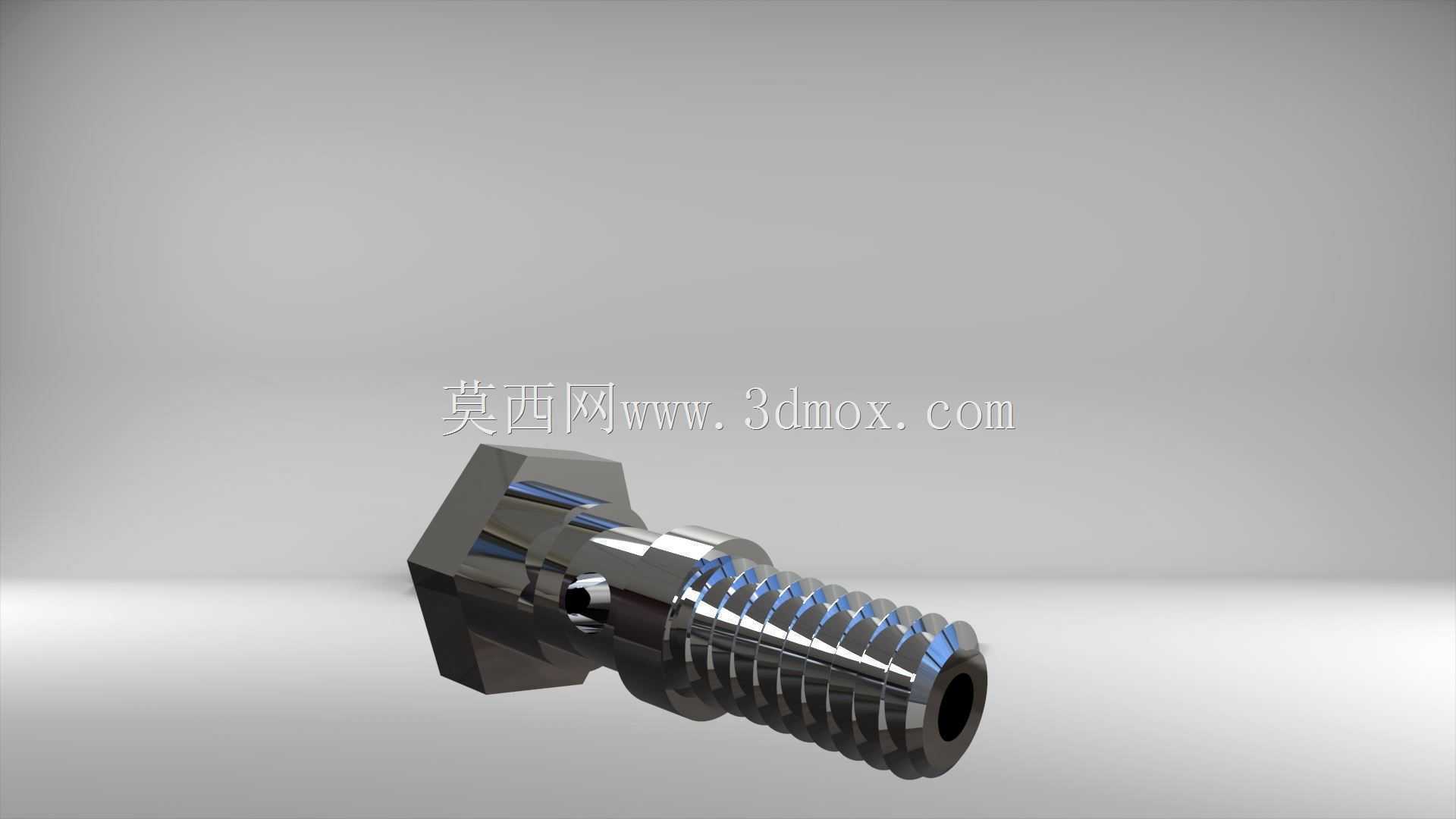

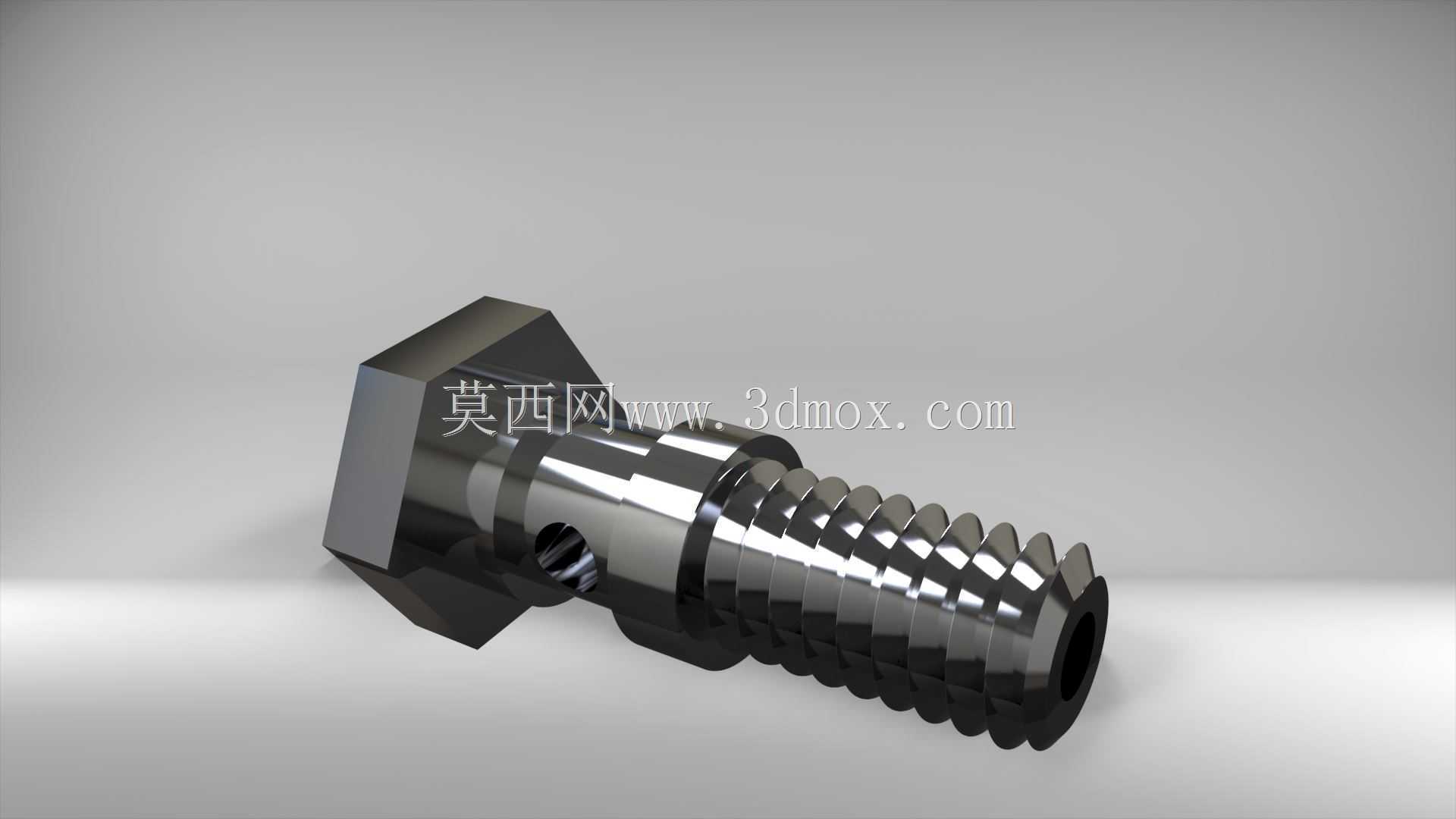

　　啮合长度覆盖常规安装板厚的适配范围，螺纹收尾处没有突兀的台阶，拧入螺纹孔时不会刮伤内螺纹牙型，能保证足够的螺纹啮合强度，承受系统工作时的压力冲击和振动载荷。螺栓杆身靠近头部的位置设计了径向通孔，这是流体进出的核心通道，孔口边缘做了倒角去毛刺处理，不会在流体通过时产生尖锐的紊流区，也能避免安装时割伤配套的密封垫圈，保证密封面的贴合完整性。这类螺栓最常见的应用场景是柴油机的润滑油路连接、小型液压机具的进出油口固定、气动系统的分支管路锁紧，比如在小型内燃机组的缸头润滑油路布置中，用这类螺栓直接把润滑油管接头压在机体安装面上，螺栓中心的孔道把机体主油道的润滑油引导到外接的润滑支管，不需要额外在机体上加工独立的接头安装螺纹，

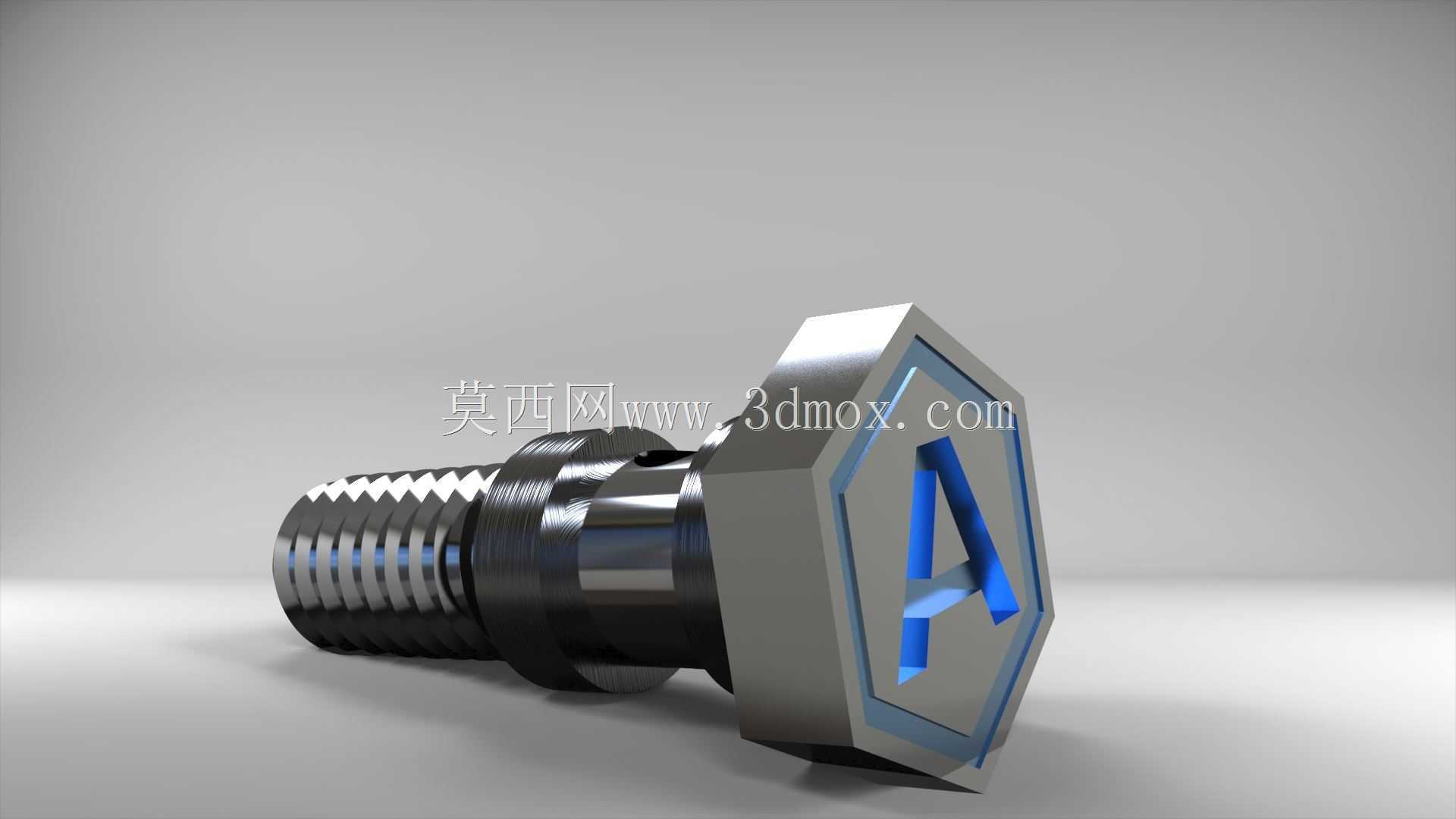

　　大幅压缩了管路布置的空间，同时减少了一个潜在的泄漏点。在设计这类零件的三维模型时，首先要明确安装边界：六角头部的对边尺寸要和对应规格的套筒尺寸匹配，同时要留出足够的扳手操作空间，避免安装时套筒和周边部件干涉；螺杆的长度要根据实际夹紧的部件厚度计算，要保证螺纹拧入深度满足强度要求，同时螺杆末端不能顶到螺纹孔底部，预留至少1到2个螺距的间隙，避免安装不到位；杆身的流体通孔直径要根据管路的通流能力计算，通流面积不能小于配套管路的内孔截面积，否则会造成流道节流，提升系统的压力损失，通孔的位置要和配套的密封垫圈油孔对齐，偏移量不能超过密封垫圈的密封带宽，否则会出现密封失效泄漏。另外，螺栓头部的标识区域做了凹陷的字符成型结构，方便后期做规格、

　　强度等级的标识打刻，不会因为打刻造成头部应力集中。杆身的表面粗糙度要求也做了区分，和密封垫圈接触的轴颈位置粗糙度要达到Ra1.6以下，保证密封面的贴合度，螺纹部分的粗糙度满足普通紧固螺纹的要求即可，不需要过高的加工精度，平衡加工成本和使用性能。在实际选型替换时，除了核对螺纹规格、螺杆长度、通孔直径这些核心尺寸，还要确认螺栓的材质强度等级，对应不同的系统工作压力，低压润滑回路可以用常规的8.8级碳钢材质做表面发黑处理，中高压液压回路则需要选用10.9级或者更高强度的合金结构钢，配合对应的表面镀锌或者达克罗处理，满足防腐和强度要求。安装时要注意控制拧紧力矩，力矩过大会造成螺栓杆身变形，挤压内部的流体通道，甚至造成螺纹滑牙，力矩过小则会出现密封面压合不紧，出现流体泄漏，同时要在螺栓和安装面之间搭配对应规格的组合密封垫圈，保证静密封的可靠性，在振动较大的设备上使用时，还可以配合螺纹胶或者防松垫圈，避免长期运行后螺栓出现松动退扣。
