人行道线性排水构件结构设计

　　日常市政道路运维里，人行道区域的排水不畅一直是影响行人通行体验、缩短铺装层使用寿命的核心诱因，传统点式雨水口收水范围有限，遇到短时强降雨时很容易在步道表面形成径流积水，甚至倒灌至相邻商铺或非机动车道，这款线性排水构件的设计初衷，就是解决传统收水设施的覆盖盲区问题。从实际落地场景来看，这类构件主要铺设在人行道与路缘石衔接的边界带、人行道无障碍坡道下沿、步行街区铺装面的找坡最低点，以及公交站台、人行过街等候区这类人员密集、易产生积水的步道区段，替代传统离散布置的雨水箅子，形成连续的收水带，让步道表面的径流可以在最短路径内汇入排水系统，避免行人通行时溅水、滑倒，也减少积水长期浸泡步道砖导致的铺装松动、基层沉降问题。

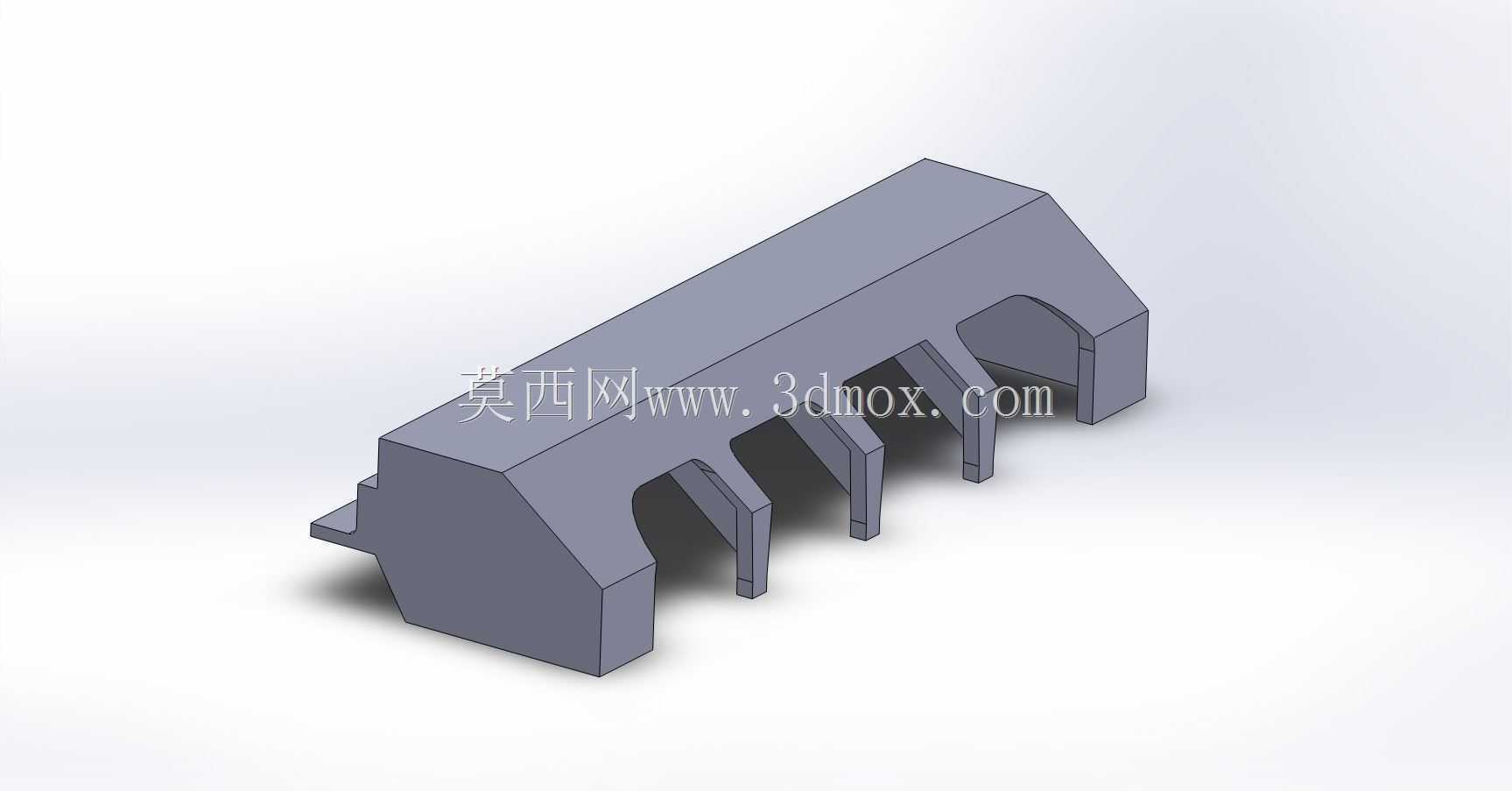

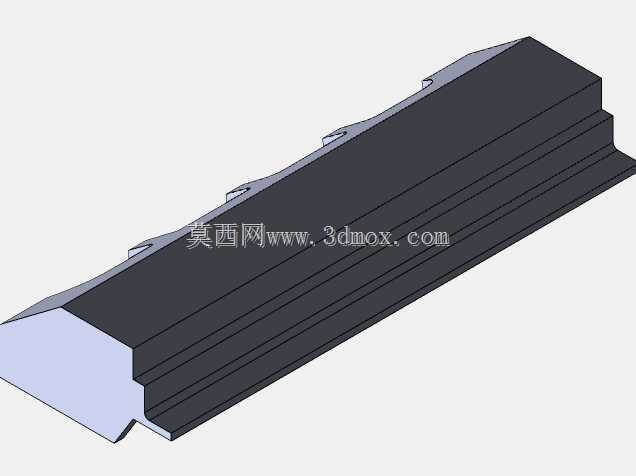

　　从功能特性上看，这款构件采用一体化的腔体式结构，主体的过水流道为渐变截面设计，沿排水走向的流道深度逐步调整，匹配不同坡段的汇水流量变化，避免在长距离铺设时出现流道内雍水、沉积物淤积的问题。构件迎水面设置了多道连续的格栅式进水口，进水缝隙的宽度经过反复校核，既保证足够的过水面积满足50年一遇的短时强降雨收水需求，又能将缝隙尺寸控制在安全阈值内，避免女士高跟鞋跟卡入、孩童手指误入等安全隐患，同时格栅的筋条做了圆角过渡处理，不会对行人鞋底、轮椅滚轮、行李箱轮造成卡滞。构件的外侧设置了与步道基层衔接的嵌固边，安装时可以直接嵌入透水混凝土或水泥砂浆基层内，不需要额外做复杂的锚固结构，后期如果出现局部损坏，也可以单独拆换单段构件，不需要大面积破除步道铺装，大幅降低运维成本。

　　在设计思路的落地过程中，首先要考虑的是人行道区域的荷载边界，这类构件的安装位置属于行人通行区域，不需要承受机动车荷载，但需要满足行人密集通行、非机动车偶尔误驶入的荷载要求，因此主体结构的壁厚做了针对性优化，在保证整体抗冲击强度的前提下，尽可能减少构件自重，降低运输和安装阶段的人工搬运强度。构件的拼接端设置了企口式定位结构，相邻两段拼接时可以直接通过企口卡合定位，保证拼接处的平整度误差控制在1mm以内，避免接缝处出现错台导致行人绊倒，同时企口处预留了密封胶填缝的槽位，安装时填入耐候密封胶，可以防止路面积水从接缝处渗入基层，避免基层被水浸泡后出现沉降。

　　关于安装边界与尺寸适配，这款构件的整体高度匹配常规人行道铺装的基层加面层总厚度，安装完成后顶面可以与步道砖表面完全齐平，不会出现突出或凹陷的问题；构件的进水侧紧贴路缘石立面安装，收水范围可以覆盖路缘石与步道衔接的易积水缝隙，不需要额外调整步道的找坡方向，施工时只需要按照常规步道找坡要求，将坡向导向构件安装侧即可。流道的末端设置了与市政排水支管衔接的标准接口，可以直接对接常见管径的PVC或混凝土排水支管，不需要额外做转接件，减少现场施工的非标加工量。另外，构件的格栅内侧还预留了挡污篮的安装卡槽，后期运维时可以定期取出挡污篮清理落叶、烟头、泥沙等杂物，避免杂物进入市政排水管网造成管道淤积，大幅减少管网疏通的作业频次。

　　从实际使用的细节优化来看，构件的顶面做了细微的防滑纹理处理，即使在表面有水的情况下，也能保证足够的摩擦系数，避免行人滑倒；构件的所有外露棱角都做了倒钝处理，不会在安装或运维过程中划伤作业人员，也避免行人意外磕碰时受伤。整体结构没有多余的复杂曲面，既可以采用预制混凝土批量生产，也可以采用复合材料模压成型，适配不同项目的成本控制需求，生产过程中脱模难度低，成品率高，适合大规模市政步道项目的批量采购应用。
