方形带斗格栅式排水地漏结构设计

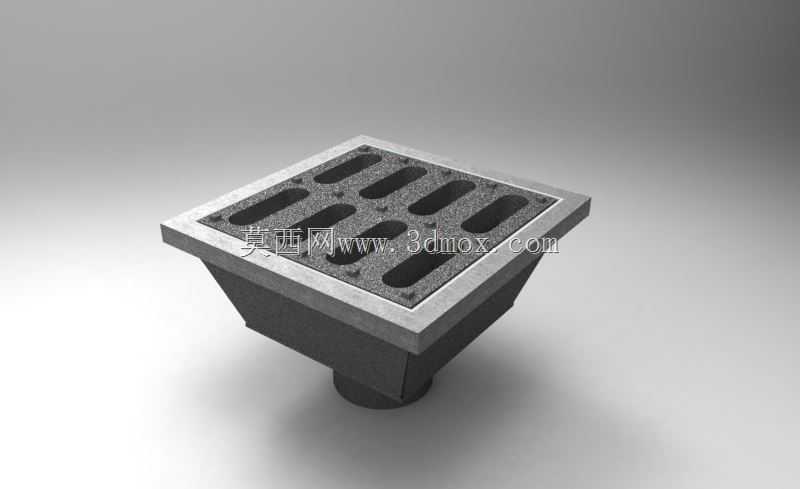

　　这款方形带集水斗的格栅式排水构件，主要适配建筑室内外硬质铺装区域的重力流排水场景，常见于商用厨房操作区、地下车库出入口、工业厂房车间地面、市政人行道边角等需要快速排走地面积水的点位，核心作用是在排水过程中拦截体积较大的固体杂物，避免杂物进入排水管网造成管道堵塞，同时通过下方的锥形集水斗收拢水流，降低排水时的水流紊动，提升汇水效率。

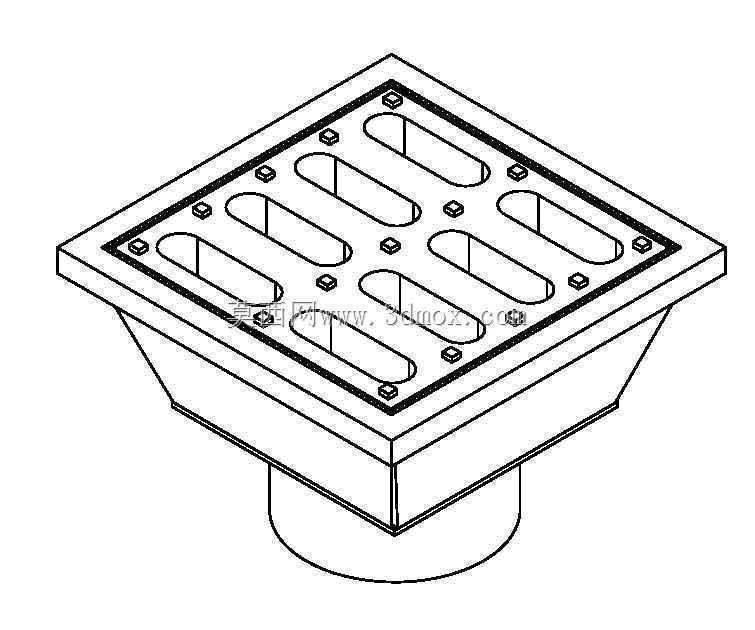

　　从结构设计逻辑来看，上部盖板采用方形外框布局，相比同尺寸圆形盖板，在方形铺装砖面安装时无需额外裁切过多铺装材料，安装贴合度更高，外框上预留的沉头安装孔位，可通过膨胀螺丝将盖板整体固定在预埋的排水基座上，避免重型车辆碾压或行人踩踏时盖板移位、翘曲，消除通行安全隐患。盖板表面的排水孔采用长条形腰型孔排布，孔位沿盖板对角线方向对称布置，既保证了足够的过水面积，又能控制开孔间隙宽度，可拦截直径大于15mm的固体杂物，比如食物残渣、落叶、碎石块、生产废料等，防止这类杂物进入下方排水管道造成淤积。腰型孔的边缘做了小圆弧过渡处理，避免开孔处应力集中，在承受动载荷时不会从孔边位置出现开裂变形。

　　盖板下方连接的锥形集水斗，上沿与盖板外框尺寸匹配，向下逐步收窄至底部圆形接口，这种变径结构一方面可以将盖板区域汇入的水流快速收拢，引导水流垂直进入下方排水立管，减少水流在排水口位置的旋流和飞溅，另一方面锥形结构的内壁做了顺滑过渡，没有直角死角，不容易滞留杂物，日常疏通维护时也更容易清理淤积的泥沙。底部的圆形接口为标准承插结构，可直接对接常用规格的PVC或铸铁排水立管，安装时无需额外制作变径接头，降低现场施工的适配难度。

　　从安装边界条件来看，这款构件的上部盖板外沿尺寸适配常规300mm见方的预留排水洞口，安装时需要在铺装层施工阶段提前预留对应尺寸的安装槽，将集水斗嵌入结构层内，底部立管接入排水支管后，再将盖板外框嵌入铺装层的预留槽内，调整盖板上表面与周边铺装面齐平，误差控制在2mm以内，避免出现凸起绊脚或者凹陷积水的问题。盖板的承载等级按照普通行人与轻型非机动车通行场景设计，盖板厚度与加强筋布局经过载荷验算，可承受不超过5kN的均布载荷，满足常规民用与一般工业场景的使用需求，如果是重载车辆通行区域，需要对应加厚盖板板材厚度、增加加强筋密度来提升承载能力。

　　在实际使用过程中，这类带集水斗的格栅盖板相比无斗的平篦式盖板，汇水速度提升约30%，尤其是在大流量排水场景下，不容易出现因水流扩散导致的局部积水问题。同时盖板与集水斗采用可分离式设计，日常维护时只需掀开上部盖板，即可清理集水斗内拦截的杂物，无需开挖铺装层，维护操作十分便捷。设计时还考虑了防滑需求，盖板表面除排水孔外的平面区域做了细微的凹凸纹理处理，在表面积水的情况下，行人行走时的摩擦力足够，不容易滑倒。整体结构没有复杂的活动零部件，长期使用过程中不容易出现结构失效，耐用性较强，适配绝大多数常规地面排水场景的使用需求。
