DN350PN16法兰连接流量测量筒体结构

　　在市政供水主管网、化工流体输送干线、工业循环水系统这类大口径流体输送场景中，管道内的介质流量实时采集是生产管控、能耗核算、贸易计量的核心环节，这类场景的管道公称通径普遍达到DN300以上，常规的插入式流量测量装置很难满足满管流状态下的测量精度要求，同时高压工况下的密封可靠性也直接决定整套管线的运行安全，本次涉及的DN350PN16规格测量筒体，正是针对这类中高压大口径管线的流量测量需求设计的核心承载构件。

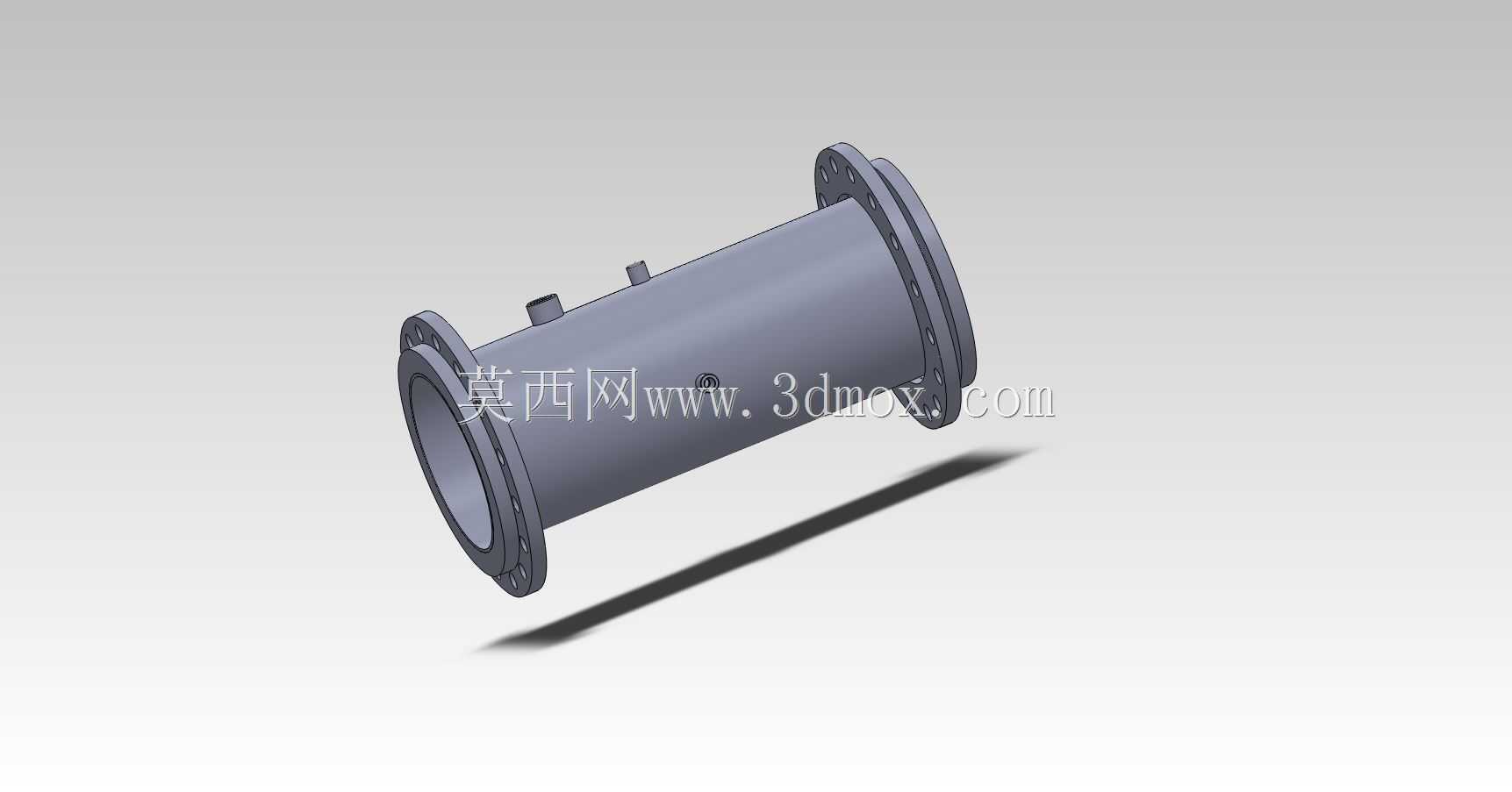

　　从实际安装边界来看，该筒体两端采用标准凸面法兰连接结构，法兰密封面、螺栓孔中心距完全匹配PN16压力等级下DN350管径的法兰连接规范，不需要在现场对管线进行额外的切割改道或者焊接作业，只需要将筒体串接在两段管线的法兰之间，加装对应压力等级的密封垫片后穿入螺栓按对角顺序紧固即可完成安装，整体安装长度控制在常规同管径流量测量装置的标准尺寸范围内，不会额外占用管线的安装空间，不管是新建管线的预装还是老旧管线的计量改造，都能直接适配现有管线的安装空间，不需要调整原有管线的支撑结构。

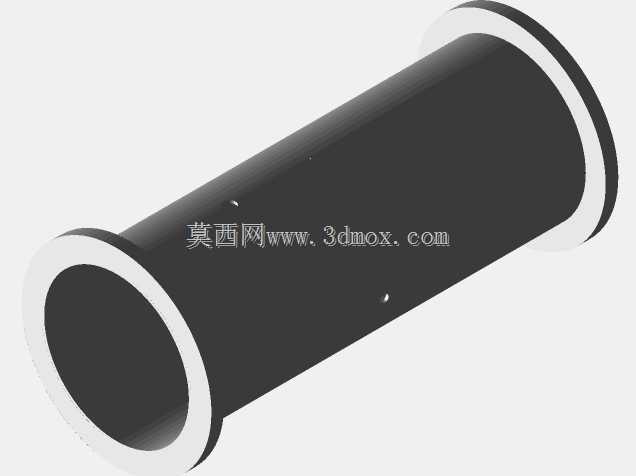

　　筒体本体采用等径直筒结构设计，内壁做了光滑过渡处理，没有突兀的凸起或者变径结构，介质在筒体内流动时不会产生额外的紊流，能为流量测量元件提供足够长的直管段稳流区域，避免因为流态紊乱导致的测量数据偏差。筒体侧壁预留的测量接口位置经过流场仿真验证，设置在介质流动充分发展的区域，避开了两端法兰附近的流场扰动区，不管是配套差压式测量元件还是插入式流量传感器，都能获得稳定的流场数据，测量精度可以稳定控制在工业计量允许的误差范围内。筒体上的两个小型凸台结构，分别对应测量装置的取压口或者传感器安装位，接口的尺寸、同轴度都做了公差控制，安装测量元件时不需要额外配做转接件，直接通过标准螺纹或者法兰连接就能完成装配，接口处的密封结构设计能承受1.6MPa的工作压力，不会出现介质渗漏的问题。

　　从结构强度设计角度，筒体的壁厚经过压力校核，在PN16的额定工作压力下，筒体本身的环向应力、轴向应力都留有足够的安全余量，即使遇到管线水锤产生的瞬时压力冲击，也不会出现筒体变形或者焊缝开裂的问题。两端法兰和筒体的连接采用全焊透结构，焊接后做了应力消除处理，避免长期运行过程中焊接位置出现应力腐蚀。筒体外侧的防腐处理适配常规工业环境的使用要求，不管是敷设在地下管廊还是安装在露天厂区，都能抵御环境中的水汽、腐蚀性介质的侵蚀，延长构件的整体使用寿命。

　　在实际选型应用中，该结构可以适配清水、常温无强腐蚀性的化工流体、循环冷却水等多种介质的流量测量场景，不需要针对介质特性做额外的结构修改，只需要根据测量介质的温度选择对应耐温等级的密封垫片和测量元件即可。和传统的将测量元件直接安装在工艺管道上的方式相比，采用这种预制好的测量筒体，能避免在现场管道上开孔焊接带来的施工风险，也能减少现场安装时的测量位置偏差，保证测量数据的一致性，同时后期维护时只需要将筒体两端的法兰拆开，就能对测量元件或者筒体本身进行检修更换，不需要对长距离的工艺管线进行改动，大幅降低后期运维的工作量和成本。

　　在三维建模过程中，该结构的所有配合尺寸都严格遵循现行管道法兰标准，法兰的螺栓孔数量、孔径、密封面尺寸都和标准件库内的对应规格法兰完全匹配，筒体的同轴度、测量接口的位置度都做了参数化约束，设计人员如果需要调整公称通径或者压力等级，只需要修改对应的参数就能快速生成同系列不同规格的模型，不需要重新从零开始绘制，能大幅提升同类型产品的设计效率。建模过程中对筒体的内部流道做了实体化处理，后续如果需要做流场仿真分析，可以直接提取内部流道模型导入仿真软件，不需要额外做模型修补工作，能缩短前期设计验证的周期。
