人行道桥梁临边防护栏结构设计

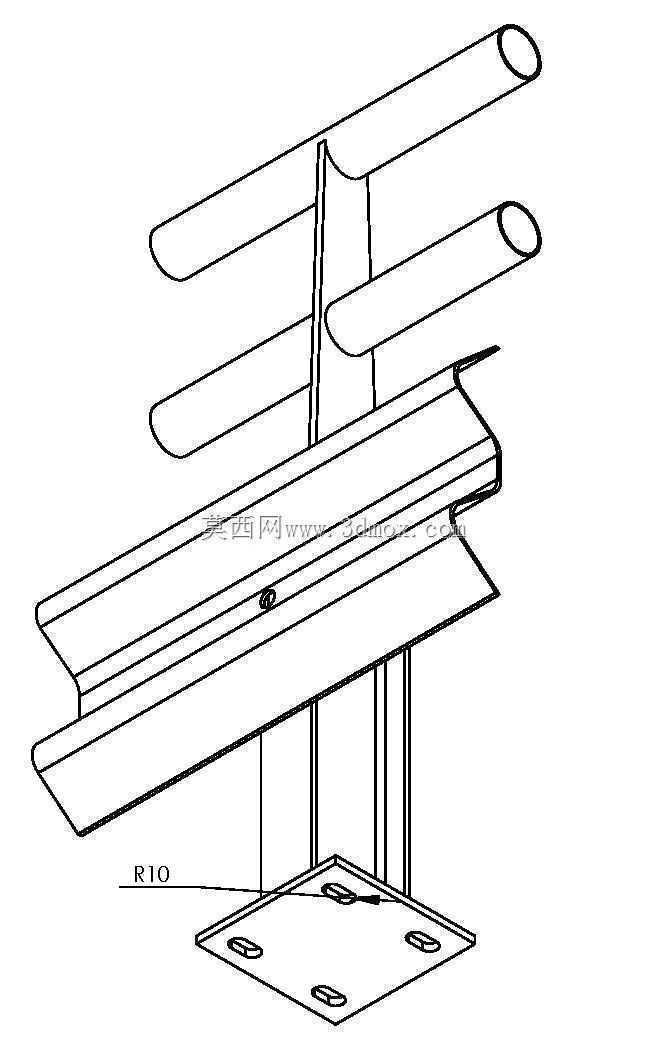

　　做市政桥梁配套结构设计快十二年，经手的人行道临边防护构件少说也有三四十套，这套带底部安装座的双横杆桥梁防护结构，是去年给城郊跨河步行桥做配套时反复调整过三版的方案，落地后实际使用反馈比预期稳很多。先从安装边界说起，这套防护构件的底部安装法兰是整块矩形钢板，四个安装孔位做了长圆孔设计，孔位间距适配桥梁人行道侧边预埋的M16化学锚栓组，现场安装时允许有±5mm的安装偏差，不用在现场二次扩孔，这点是跟现场安装队磨合了五六个项目后定下来的细节，之前做圆孔设计时，经常因为预埋锚栓偏位导致安装卡滞，耽误工期。法兰板上方的支撑立柱采用矩形空心型钢，立柱与法兰板的连接位置做了三角加劲肋，加劲肋的折弯半径标注为R10，这个数值不是随便定的，一方面是避免折弯处应力集中，防止长期受侧向冲击时焊缝开裂，另一方面是折弯模具通用，加工时不用单独开模，能压缩加工成本。

　　再看横杆部分，采用的是两根平行的圆管横杆，上下横杆的间距控制在1100mm总高度范围内，下横杆距离人行道铺装面的高度留了100mm的间隙，这个间隙是考虑到后期人行道铺装的磨损、积雪堆积还有日常清扫的需求，不会因为铺装层轻微抬高就顶住横杆，也不会留太大间隙导致孩童钻出。横杆与立柱的连接采用抱箍式固定件，不用现场焊接，所有构件都在工厂做热浸镀锌处理后运到现场，拧紧紧固件就能完成安装，避免现场焊接破坏镀锌层导致后期锈蚀，之前做过现场焊接的项目，不到三年焊缝位置就开始返锈，后期维护成本很高。

　　从实际应用场景来看，这类防护结构主要用在有人行道的市政桥梁、高架步道的临边位置，核心作用是防止行人意外跌落，同时能承受一定的侧向冲击，按照市政防护设施的要求，横杆需要承受≥1kN/m的水平侧向荷载，这套结构在做有限元校核的时候，加载到1.5kN/m时最大变形量不到8mm，远低于规范要求的1/100跨度限值，完全满足安全要求。设计的时候还考虑了后期维护的便利性，所有紧固件都采用不锈钢防盗螺栓，外露的螺栓端都加了塑料保护帽，既防止螺栓锈蚀，也避免尖锐的螺栓端刮蹭过往行人。

　　很多刚入行的设计师做这类防护结构时，容易忽略排水和积尘的问题，这套结构的所有型材端口都做了封堵，横杆安装时预留了3‰的坡度，坡向立柱位置，立柱内部预留了排水孔，雨水能顺着立柱内腔排到法兰板位置的排水槽，不会在管腔内积水导致冬季冻胀裂管，之前在北方做项目时就遇到过管腔积水冻胀把圆管撑变形的情况，这个细节也是踩过坑之后加上的。另外，底部法兰板与人行道铺装面接触的位置，安装时会垫一层5mm厚的橡胶减震垫，一方面能缓冲桥梁振动带来的紧固件松动，另一方面能防止法兰板与铺装层硬接触导致的铺装层碎裂，也能避免雨水从安装孔位置渗入桥梁结构层腐蚀预埋锚栓。

　　从加工工艺角度来说，这套结构的所有零件都可以采用常规的型材切割、折弯、焊接工艺完成，不需要特殊的加工设备，适合批量生产，单组构件的重量控制在合理范围内，两个安装工人就能完成搬运和安装，不需要大型吊装设备，对于跨河、跨线这类吊装不便的桥梁场景来说，适配性很强。之前有同行问过为什么不用三横杆设计，其实是考虑到人行道的视觉通透性，双横杆搭配中间的隐形防护索（预留了安装孔位），既能满足防护高度要求，也不会因为横杆太多遮挡行人看河景的视线，毕竟步行桥除了通行功能，也有景观属性，不能把防护栏做成密不透风的围墙。还有立柱的间距，常规设置是2m一档，这个间距是综合考虑横杆挠度、材料用量和安装效率定的，间距太大的话横杆需要加大壁厚，材料成本会上升，间距太小的话立柱用量增加，安装工时也会变长，2m的间距是经过成本核算后性价比最高的选择。
