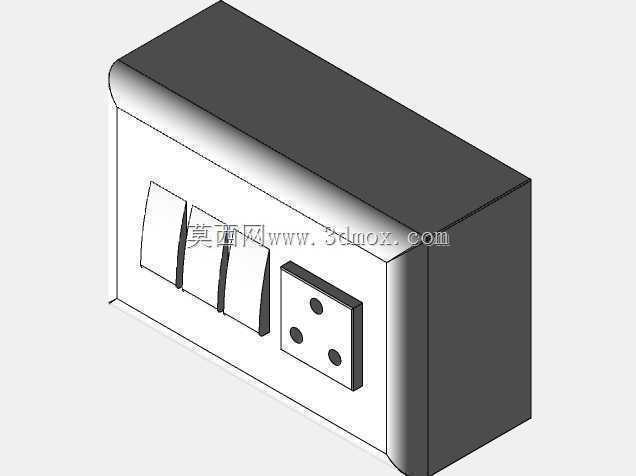

带五孔插座的三开墙壁开关箱结构

　　日常民用配电场景里，这类集成插座功能的墙壁开关箱是室内配电末端最常见的部件，不管是住宅装修、小型办公空间布线还是临街商铺的电气改造，都会大量用到这类集成式开关组件，相比单独排布开关与插座的方案，集成式结构能减少墙面开孔数量，降低墙面施工的修补工作量，也能让墙面的电气面板排布更规整，减少零散面板带来的视觉杂乱感。

　　从实际使用功能来看，这款开关箱集成了三个独立的按键式开关模块与一个国标五孔插座模块，三个开关可分别对应三路照明回路的通断控制，比如可以分别控制客厅主灯、玄关辅助灯、阳台照明的供电，不需要额外增设单独的开关面板；旁侧的五孔插座可直接为临近位置的小功率用电设备供电，比如落地灯、手机充电器、小型桌面风扇这类设备，不用再单独拉接插线板，减少墙面明线的外露，提升空间用电的整洁度。

　　做结构设计的时候，首先要考虑的是暗装底盒的适配性，国内民用住宅通用的86型暗装底盒是这类开关箱的安装基准，所以整个面板的外轮廓尺寸要匹配86底盒的安装孔位，安装孔的中心距严格控制在60mm的通用标准，确保现场施工时不需要额外改造预埋底盒就能直接固定。面板的边缘做了微小的圆弧过渡，一是避免安装时尖锐边角划伤施工人员的手部，二是贴墙安装时能更好地贴合墙面，减少墙面不平整带来的缝隙，避免灰尘、蚊虫从缝隙进入底盒内部。

　　开关按键的排布做了等距分隔，每个按键的按压行程控制在3mm左右，按压力度设置在1.5N-2N的区间，既不会因为按压力度过轻导致误触发，也不会因为力度过大造成按压手感生涩，长期使用的疲劳感更低。按键与面板之间的缝隙控制在0.3mm以内，兼顾按键活动余量与防尘需求，日常清洁擦拭面板的时候，清洁用水不会轻易渗入内部结构造成电路短路。插座模块的保护门结构是设计中不能省略的部分，两极与三极插孔都设置了独立的保护门，只有当插头的插脚同时施力时才能顶开保护门，单极插入时保护门处于锁止状态，能避免儿童误触插孔造成触电风险，符合民用电气配件的安全规范要求。

　　安装边界方面，这款开关箱的面板突出墙面的厚度控制在8mm以内，不会因为突出过多在走廊、过道这类狭窄通行空间造成磕碰，面板的材质选用阻燃PC料，长期使用过程中即使内部接线端子出现轻微打火，也不会引燃面板造成火情蔓延。内部的接线端子采用铜质镀镍结构，导电性能稳定，不容易氧化生锈，接线时的压线螺丝能牢牢固定2.5平方及以下规格的铜芯导线，不会出现导线松脱导致的接触不良、接头发热问题。开关的触点采用银合金材质，频繁通断电路的过程中不容易出现电弧烧蚀，能满足至少四万次的开关操作寿命，匹配民用场景下十年级别的使用周期需求。

　　在三维建模过程中，需要重点还原按键的活动间隙、插座插孔的位置尺寸、背部接线端子的排布空间，确保模型导入装配场景时，能准确匹配暗装底盒的安装空间，不会出现面板与底盒干涉、接线位置与预埋管线冲突的问题。面板表面的纹理做了细微的磨砂处理，建模时也要还原这种表面质感，避免渲染出来的效果出现过于强烈的塑料反光，更贴近实际产品的视觉效果。另外，开关与插座模块在面板上的位置比例也要符合日常使用的操作习惯，开关模块设置在左侧更符合多数人右手操作时的按压习惯，插座设置在右侧也能避免插插头时被开关按键硌到手，操作的人机合理性在设计阶段就通过结构排布做了优化。
