离心泵蜗壳式泵壳结构三维设计

　　在流体输送类设备的核心部件设计中，离心泵泵壳是直接决定整机水力效率、运行稳定性与承压可靠性的关键结构，本次呈现的蜗壳式泵壳结构，是单级单吸离心泵中应用最为广泛的壳体构型，广泛适配民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等常规离心泵应用场景，是中小流量高扬程离心泵的标配壳体结构。从实际设备运行逻辑来看，该泵壳承担着三个核心功能：首先是汇集叶轮甩出的高速流体，通过蜗壳流道的断面面积渐变设计，将流体的部分动能平稳转化为压能，降低流道内的水力紊流损失，这也是蜗壳构型相比导叶式泵壳在中小功率离心泵中更具成本与效率优势的核心原因；其次是作为整泵的承压承载基体，既要承受泵运行过程中内部流体的静压力与动态水锤冲击，还要为叶轮、

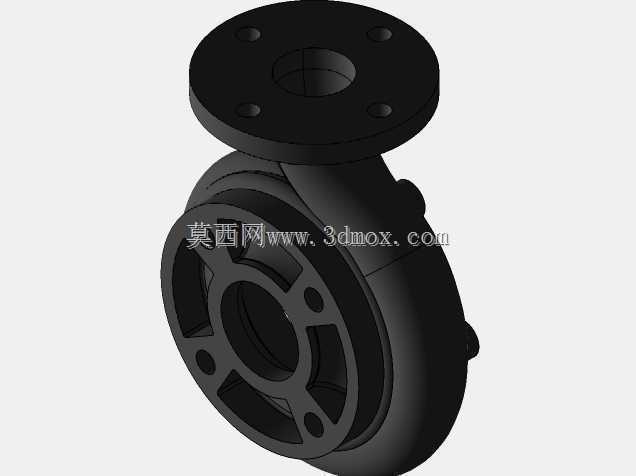

　　泵轴、密封组件提供安装定位基准，同时承担进出口管路连接的载荷传递；最后是构成整泵的流体密封腔边界，配合密封组件阻止流体外泄，同时预留密封件安装、检修的操作空间。从设计思路层面拆解，该泵壳采用典型的螺旋形蜗室结构，蜗室断面从隔舌位置开始沿着叶轮旋转方向逐步扩大，断面面积变化严格遵循等速度矩设计原则，保证流体在蜗室内流动时圆周方向速度分布均匀，避免出现局部涡流、滞流区，降低水力噪声与能量损失；顶部的法兰结构为泵的出口连接端，采用凸面法兰密封形式，法兰上均匀布置4个螺栓通孔，适配常规中低压管路的法兰连接标准，法兰端面的密封槽结构可适配非金属平垫片，满足1.6MPa级别的承压密封要求；侧面的带孔法兰结构为泵的进口端，

　　采用轴向进水的直锥段过渡设计，保证流体进入叶轮前流态平稳，避免进口预旋带来的效率下降与气蚀风险，进口法兰同样采用螺栓孔均布设计，与进口管路的对接同轴度公差控制在机械设计常规要求范围内，减少安装错位带来的附加应力。从安装边界与尺寸配合角度来看，该泵壳的蜗室径向尺寸与适配叶轮的外径直接匹配，隔舌与叶轮外缘的间隙控制在合理区间，间隙过小容易出现叶轮与泵壳的刮擦风险，间隙过大则会导致容积效率下降、回流损失增加；泵壳上预留的轴承座连接止口与泵体支架安装位，采用同轴度定位设计，保证泵轴安装后与蜗室中心的重合度，避免叶轮运行时出现偏磨；进出口法兰的螺栓孔中心圆直径、法兰厚度、密封面尺寸均匹配对应通径的管路法兰标准，

　　无需额外加工转接件即可完成现场管路对接；泵壳外壁的加强筋结构沿着蜗室螺旋走向布置，在不显著增加壳体壁厚的前提下提升壳体的刚性与承压能力，降低泵运行过程中的壳体振动变形，同时减少壁厚带来的材料成本浪费。在实际工程选型应用中，这类蜗壳式泵壳适配闭式叶轮结构，可输送清水或物理化学性质与水相近的介质，介质温度适配范围覆盖常规常温供水到120℃以下的热水循环场景，泵壳的流道表面粗糙度设计要求控制在合理范围内，减少流体沿程摩擦损失，隔舌位置采用圆角过渡设计，降低局部阻力系数同时减少气蚀对隔舌的冲蚀损伤，延长泵壳的实际使用寿命。从建模逻辑来看，该结构的三维设计需要优先保证蜗室螺旋线的断面变化精度，隔舌位置的曲面过渡要顺滑无突变，进出口法兰的安装基准与蜗室中心的位置公差需要严格控制，所有安装配合面的止口尺寸要预留合理的加工余量，螺栓孔的位置度要满足法兰连接的互换性要求，壳体壁厚根据承压等级计算取值，在满足强度要求的前提下尽可能降低壳体重量，兼顾成本与运行可靠性。
