离心泵闭式叶轮三维结构设计

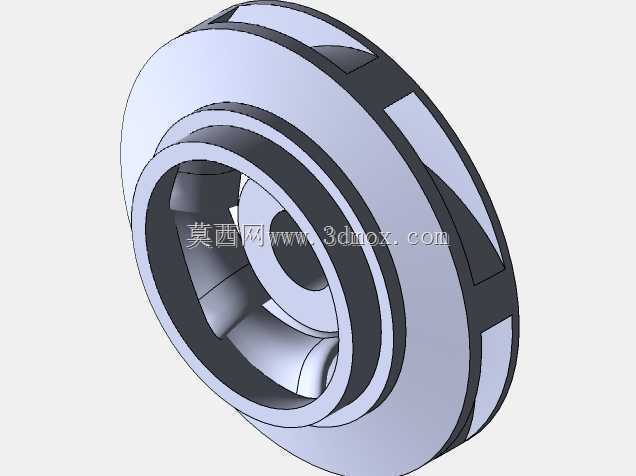

　　在流体输送类设备的核心部件设计中，叶轮作为直接将机械能传递给介质的做功元件，其结构合理性直接决定整台泵组的运行效率、汽蚀余量与运行稳定性。这款闭式叶轮的结构设计，主要面向单级单吸离心泵的应用场景，适配清水、低粘度理化特性接近清水的工业介质输送工况，常见于城镇供水系统二次加压、工业循环冷却水回路、暖通空调水循环、农田排灌等常规流体输送场景，也可通过调整过流面材质适配轻度腐蚀性介质的输送需求。从结构功能来看，该叶轮采用后弯式叶片设计，叶片与前后盖板一体成型，属于典型的闭式叶轮结构，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，介质在流道内的流动泄漏损失更低，在输送清洁无大颗粒杂质的介质时，能保持更高的容积效率与运行稳定性，适合扬程适中、流量稳定的连续运行工况。叶轮的前盖板采用流线型锥面过渡设计，从叶轮入口处的圆弧收口段平滑延伸至叶片外缘，这种设计能够减少介质进入叶轮流道时的局部阻力损失，降低介质在入口处的湍流脉动，从结构层面优化泵组的必需汽蚀余量参数，减少泵组在入口压力偏低工况下发生汽蚀损伤的概率。后盖板侧设计有与泵轴配合的轮毂安装位，轮毂内孔可根据配套泵轴的直径、键槽规格做适配调整，轮毂与后盖板的衔接位置设置有均匀过渡的圆角结构，避免应力集中导致的结构疲劳，适配泵组长时间连续运行的载荷需求。叶片的型线设计基于一元流动理论做基础拟合，同时结合实际运行的流场仿真结果做局部修型，叶片从入口端到出口端的扭曲角度沿径向渐变，

　　能够引导介质在流道内完成轴向到径向的流向转变，减少流道内的二次流、旋涡等不良流态，降低介质流动过程中的水力损失，提升能量转换效率。叶片的数量设置兼顾了效率与运行平稳性，既不会因为叶片数量过少导致流道扩散度过大引发流动分离，也不会因为叶片数量过多增加流道的摩擦阻力损失，同时能降低叶轮旋转过程中的压力脉动幅值，减少泵组运行时的振动与噪声。从安装边界来看，叶轮入口端的密封环位与泵体的密封环配合形成小间隙密封，控制叶轮出口高压介质向入口侧的回流泄漏，该配合位的尺寸公差需要严格控制，间隙过大会导致容积效率下降，间隙过小则可能在泵组运行受热膨胀时发生动静部件摩擦。叶轮后盖板侧可根据设计需求设置平衡孔或者配套平衡盘结构，

　　用于平衡叶轮运行时产生的轴向力，降低泵组轴承的轴向载荷，延长轴承的使用寿命。叶轮的外缘尺寸与泵体的蜗壳流道尺寸匹配，确保介质从叶轮流出后能顺畅进入蜗壳流道完成动能到压力能的转换，避免出现流道对中偏差导致的水力冲击。在实际建模过程中，需要重点关注叶片与前后盖板的衔接圆角处理，所有过流面的衔接位置都要保持平滑过渡，不能出现突兀的棱角或者台阶，避免在这些位置形成局部低压区诱发汽蚀，同时也能减少介质中固体颗粒在壁面的附着堆积。轮毂的轴向长度需要满足与泵轴的配合长度要求，确保扭矩传递的可靠性，键槽的位置与尺寸需要与轴上的键位匹配，同时要做应力校核，避免启动瞬间的扭矩冲击导致键槽位置开裂。对于不同的应用场景，该叶轮的基础结构可以做针对性调整，

　　比如输送含少量微小颗粒的介质时，可以适当加厚叶片入口端的厚度提升耐磨性能，输送高温介质时则需要预留足够的热膨胀间隙，同时校核高温下的结构强度。这类闭式叶轮的设计过程中，不能只关注水力效率参数，还要兼顾结构的工艺性，一体铸造的结构需要考虑拔模斜度与铸造圆角的设置，确保铸件能够顺利成型，减少铸造缺陷的产生，后续的机加工工序也要明确基准面，确保密封环位、轮毂内孔、端面的形位公差满足装配要求，避免叶轮组装后出现动平衡超差的问题，毕竟叶轮作为高速旋转的转子部件，动平衡精度直接影响泵组运行的振动值与轴承寿命，通常这类叶轮在完成机加工后都需要做动平衡试验，在指定位置去除多余重量，将不平衡量控制在标准允许的范围内。
